4�3�2� BARRA ANALÓGICA

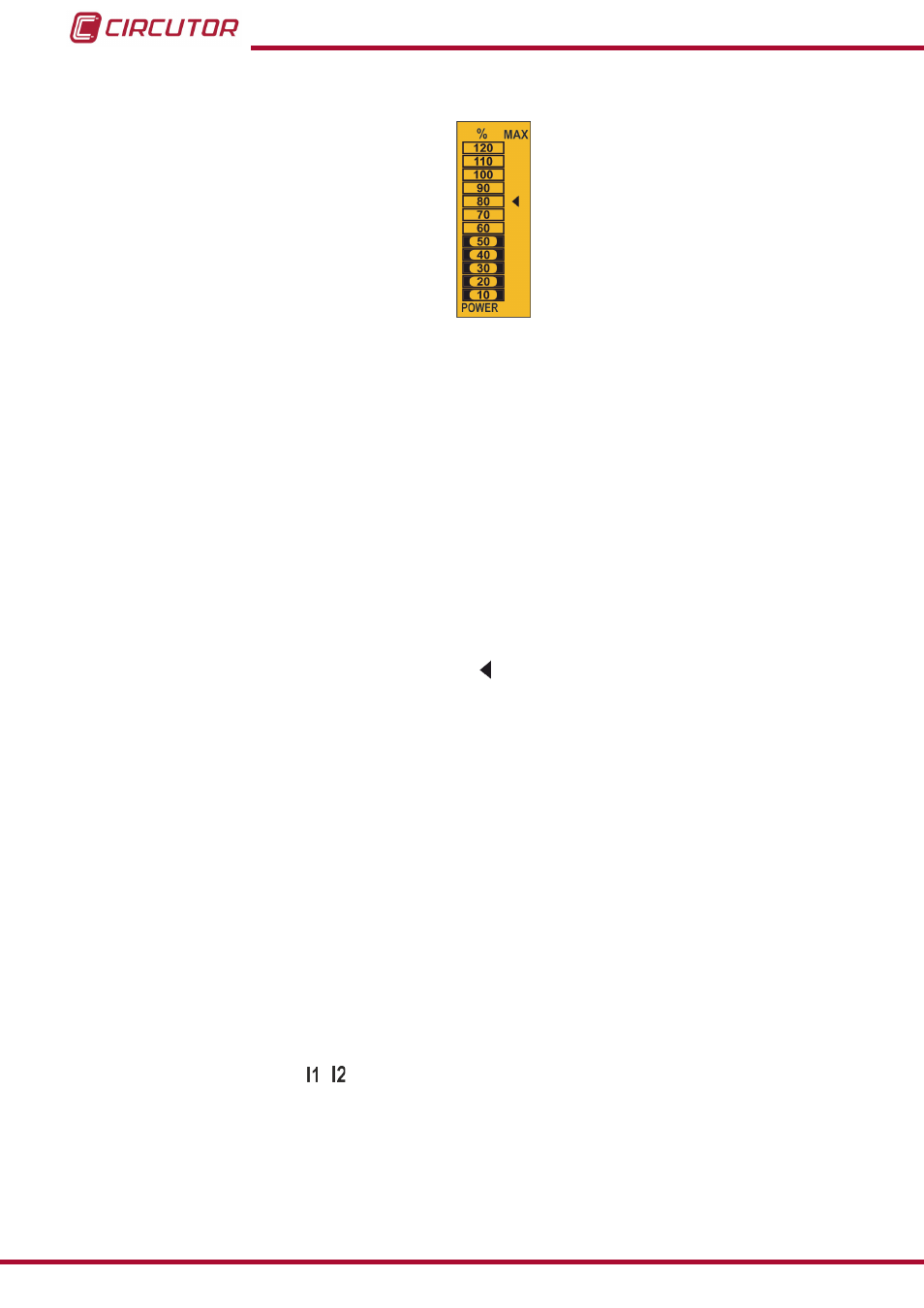

Figura 16: Barra analógica�
En la barra analógica se visualizan dos parámetros:
La potencia actual de la instalación en %
Este parámetro se visualiza a través de las 12 divisiones, cada una de ellas del 10%,
en las que divide la barra analógica.
El equipo calcula la potencia actual de la instalación a través de la formula:
P = V*I*cos(φ)
Donde la tensión y el cos(φ) son los valores actuales de la instalación.
La corriente está referenciada a su fondo de escala. ( Un 100% es el fondo de escala
del equipo y un valor por encima del 100% nos indica que está fuera de los márgenes).
La máxima demanda del sistema alcanzada, es decir el valor máximo porcentual
alcanzado de la potencia desde que se inició el equipo.
Este valor se indica a través del icono .
El valor se resetea a la vez que los valores máximos y mínimos. (
)
Ejemplo: En la
se observa que el rendimiento de la instalación está al 50% y la máxi-
ma demanda del sistema alcanzado es del 80%.
4�3�3� OTROS SÍMBOLOS DEL DISPLAY
En el display también se visualiza:
Tipo de instalación
A través del menú de programación se puede se selecciona el tipo de instalación a la
que esta conectado el equipo, (
). En la parte superior iz-
quierda del display se visualiza el tipo seleccionado.
Estado de las entradas digitales
Si las entradas digitales están activadas en la parte inferior izquierda del display apa-
recen los iconos , indicando la entrada digital activa.
