Capítulo 3
MANUAL DE INSTALACIÓN Y USO
pág.
26
Installation et montage Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite

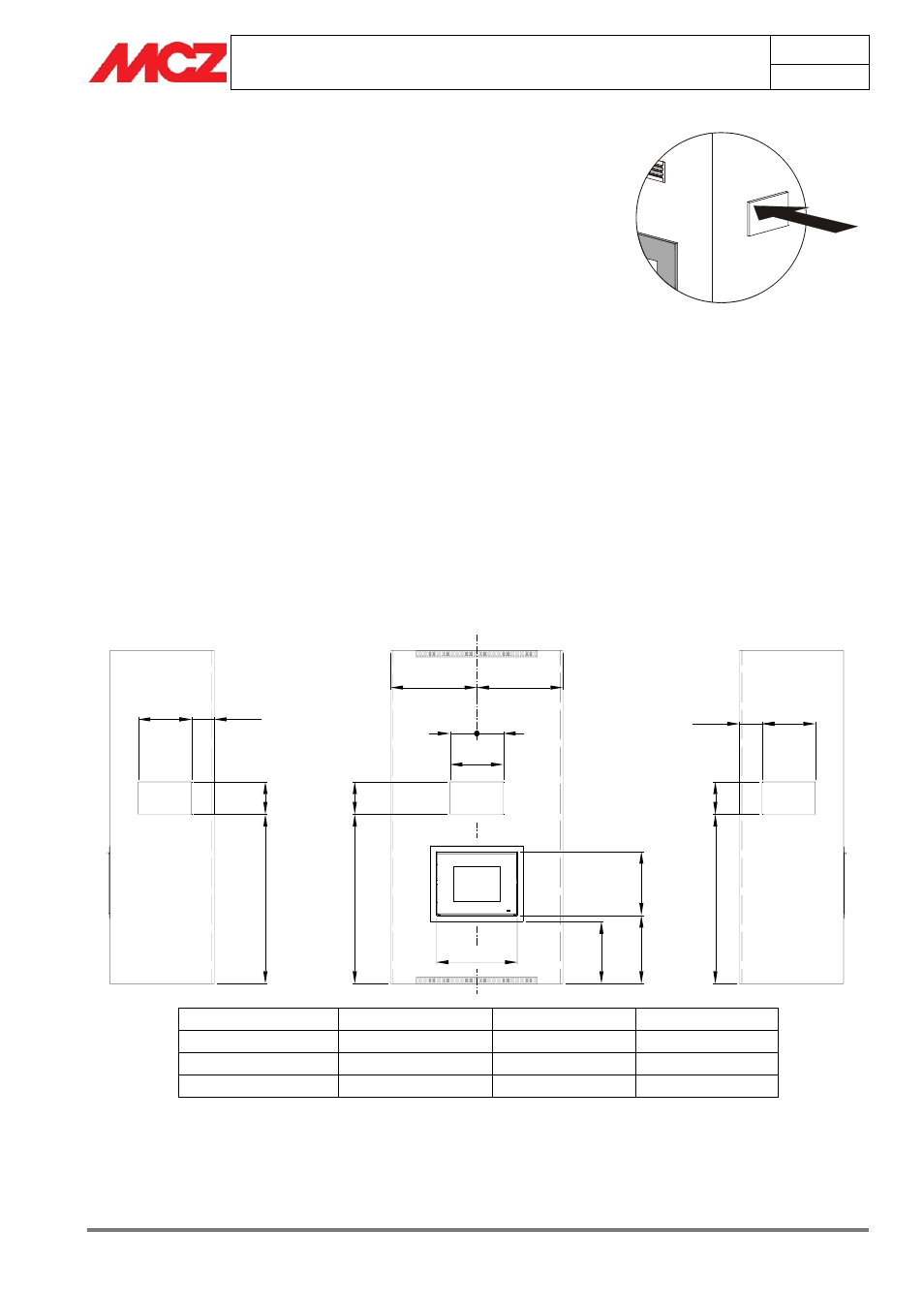

3.17. APERTURA Y CIERRE DE LA PUERTA DE LOS PELLETS
La puerta posee un cierre a presión y, por lo tanto, no tiene ningún
tirador ni empuñadura.
Para abrir o cerrar la puerta, apretar en la arista de la parte superior
izquierda. Con una simple presión, ésta se enganchará o
desenganchará del dispositivo de cierre que se encuentra en el marco
de la puerta.
3.18. ESQUEMA PARA REALIZACIÓN DE LOS AGUJEROS EN EL REVESTIMIENTO
El esquema mostrado a continuación se refiere a las tres posiciones del
kit de pies del apartado 3.4.
Si se instala sobre una base de obra como la prevista en el apartado
3.3, medir la distancia entre el suelo y el borde inferior del marco de
compensación. Esta cota es nuestro valor “K”. Comparar el valor “K”
con los mostrados en el panel y elegir el más próximo a la medida. Para
obtener las nuevas cotas “C, D, E”, basta añadir la diferencia entre
valor “K” medido y el de la tabla (ß), a los lados en la medida
respectiva.
Ex.: K medido= 630mm (la K más próxima a nuestro valor es 600 mm) -> ß= 630-600= 30mm
C= 1377+ ß= 1407 mm ; D= 1162+ ß= 1192 mm ; E= 617+ ß= 647 mm
250
250 386
386
386
220 220 220
B B C
60
0
E K
167
A
219
730
A
DX SX
K (mm) B (mm) C (mm) E (mm)
500 Ax0,27+1194 1400 520
600 Ax0,27+1294 1500 620
700 Ax0,27+1394 1600 720
