Capítulo 3
MANUAL DE INSTALACIÓN Y USO
pág.
25
Installation et montage Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite

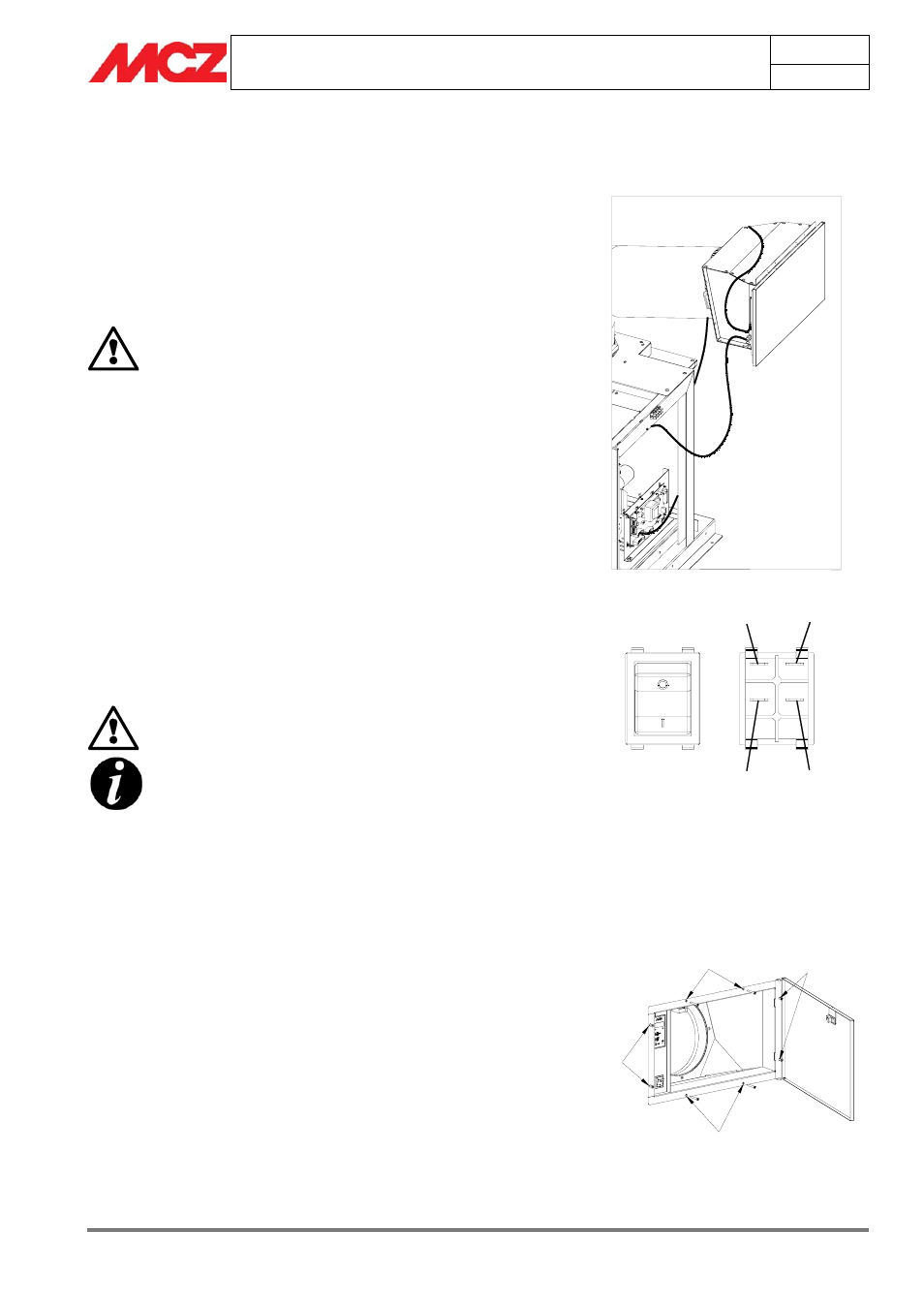

3.16.1. Montaje del panel de emergencia y del
interruptor general
Como indicado previamente, el panel de emergencia y el interruptor
general están conectados a los cables respectivos por parte del
fabricante, colocados provisionalmente en el lado derecho del
monobloc (ver figura).
Sin desconectarlo, llevar los cables y el panel al nivel del agujero de
la campana previsto para alojar la boquilla. Después de haber realizado
la campana, montar los paneles en el marco de la boquilla.
Prestar atención al manipular los paneles conectados
a los respectivos cables.
Los cables deben encontrarse en zonas resguardadas
del calor y donde no haya riesgo en caso de la
extracción del monobloc.
Para fijar el panel de mandos, proceder de la forma siguiente :
• Extraer el marco de la boquilla y operar en la parte trasera.
• Tomar el panel de emergencia (2), insertar el panel en su
localización haciéndolo pasar por encima de la tolva y pasando
la antena del receptor por el borde sin dañarlo.
• Tomar el interruptor general (1), desconectar
momentáneamente los cables y colocarlo en su alojamiento.
• Conectar nuevamente a los cables respectivos como se muestra
en la figura a partir del punto 1, haciéndolos pasar lo más lejos
posible del cable plano.
1
2
N= negro
R= rojo
N R
B M
Para un correcto funcionamiento, hacer pasar el cable
plano y el cable del interruptor alejados entre ellos
por caminos diferentes.
No forzar jamás las conexiones del conector.
No plegar ni apretar los cables.
No modificar los conectores o los cables ni los
soportes de los paneles.
B= azul
M= marrón
Los cables deben pasar lejos de toda fuente de calor.
3.16.2.
Montaje de la boquilla
• Después de haber efectuado el cableado eléctrico, hacer una
prueba antes de fijar definitivamente la boquilla a la campana.
• Si la prueba es positiva, fijar la boquilla a la campana mediante
4 tornillos y con los 4 agujeros situados en el marco de la
puerta marcados con la letra (B) .
• Al contrario, los agujeros marcados en los perfiles horizontales
de la puerta (A) sirven para fijar el marco de la puerta al chasis
de la tolva, para fijar definitivamente los dos elementos
confirmando su cierre en el centro de la campana.
• Efectuar un agujero rectangular en la campana a la altura
determinada como se muestra en la fig. 3.4 del manual.
A
A
B
B
Para simplificar, les remitimos al capítulo 3.18.
Fijación de la boquilla cableada a
la campana
