Capítulo 3
MANUAL DE INSTALACIÓN Y USO
pág.
24
Installation et montage Service techniqu
La chimenea térmica y las partes del revestimiento se deben fijar entre
ellas SIN CONTACTO ALGUNO CON LA ESTRUCTURA DE ACERO
para evitar la transmisión del calor a los mármoles o a las piedras y
para consentir las normales dilataciones térmicas. Cuidado con los
acabados de madera, como travesaños o repisas.
Se recomienda realizar la contra-campana en cartón-yeso de
tipo ignífugo de espesor 15/20 mm con armazón autoportante en
perfil galvanizado, para que el peso no caiga sobre los componentes del
revestimiento (travesaños de madera o arquitrabes de mármol), sin
estructura portante. También para poder intervenir fácilmente en
caso de anomalías y operaciones futuras de mantenimiento.
1
1
2
3
10
1. Aislante aplicado a aplicar
2. Travesano de madera
3. Marmol u otro material
~
~
Pa
so
d
e
ai
re
Realizar el montaje en seco del plano de fuego del revestimiento
dejando una apertura de 1 cm entre la chimenea térmica y el plano
de fuego para realizar el aislamiento.

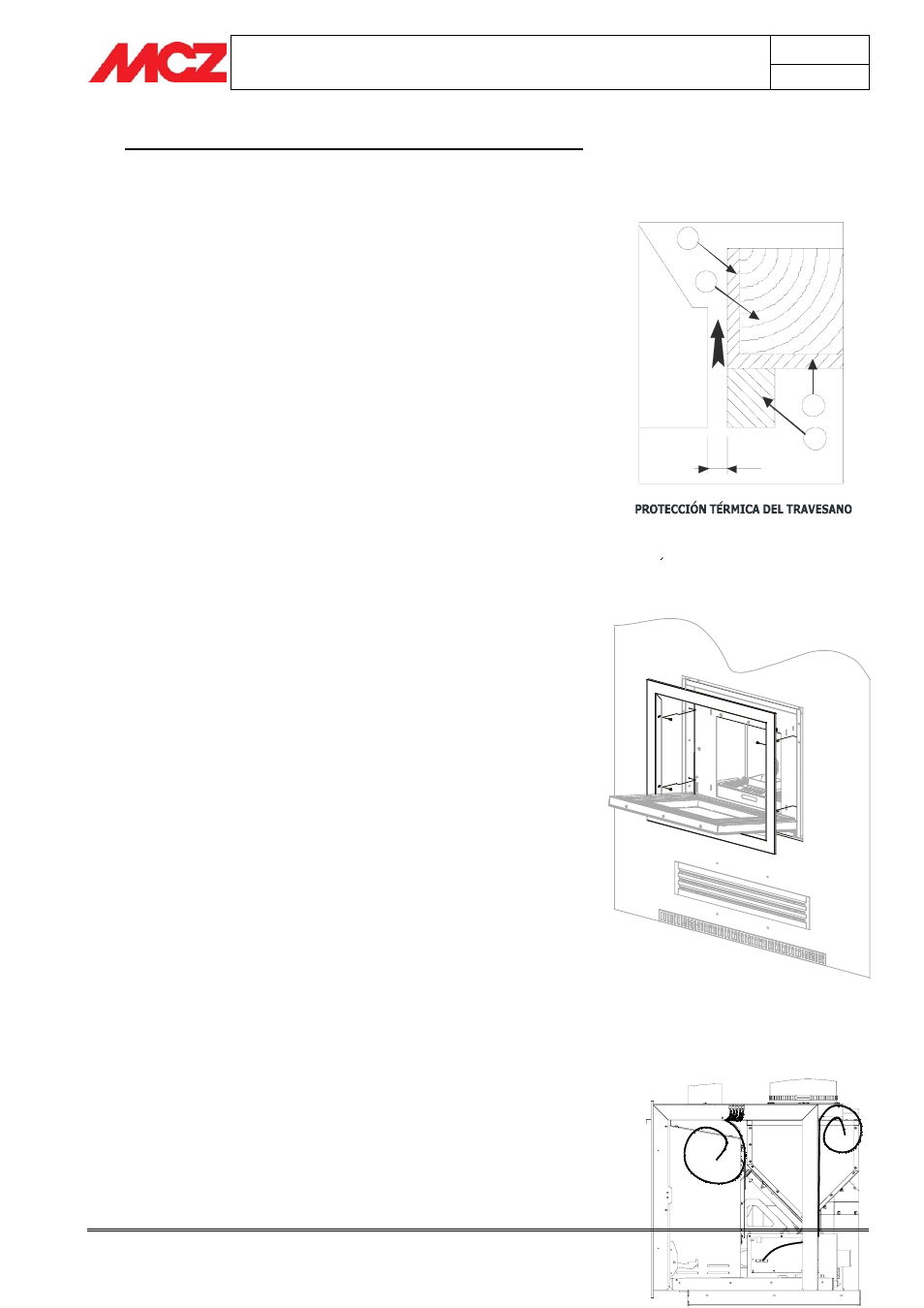

3.13. AISLAMIENTO DEL TRAVESAÑO DE MADERA
Los travesaños de madera deben protegerse con un adecuado
aislamiento de las partes calientes, para prevenir así el riesgo de
incendio o daños al mismo revestimiento.
3.14. MONTAJE DEL REVESTIMIENTO DE SERIE MCZ
Para el montaje de los revestimientos destinados específicamente al
producto MCZ Forma Vivo 80, el instalador debe tomar como referencia
el manual de uso e instalación que se da en el interior de cada
revestimiento específico.
3.15. MONTAJE DEL MARCO DE COMPENSACIÓN
Una vez terminado el revestimiento y la parte en cartón-yeso, montar el marco
de compensación que se ha desmontado previamente ( cap. 3.5)
Dicho marco tiene la función de rematar y cubrir el resquicio que queda
entre la estructura metálica del monobloque y el revestimiento.
Para montar el marco basta con abrir la puerta de Forma Vivo 80, introducir el
marco como en la figura y fijarlo a los montantes laterales de la estructura, con
los cuatro tornillos suministrados, en el interior del perfil de la puerta.
3.16. MONTAJE DE LA BOQUILLA DE LA TOLVA DE
CARGA DE PELLET Y PANEL DE MANDO.
La puerta de carga de pellet se suministra sin el panel de emergencia y
sin interruptor general, que deben ser montados después de haber
elegido de qué lado orientar la apertura de la puerta.
El marco está previsto para pivotar a 180º en caso de posicionamiento en el
lado izquierdo o derecho del revestimiento. Efectivamente, el cuadro de la
boquilla es perfectamente simétrico, en cuanto a los agujeros de fijación a la
campana. Por consecuencia, basta girar la boquilla en función de las
necesidades.
e - Droits réservés à MCZ S.p.A. - Reproduction interdite
2
1
No obstante, los agujeros previstos para alojar el panel son diferentes de
unos a otros, y cada panel debe ser montado solo y exclusivamente en su
alojamiento Según la orientación de la puerta, el panel de emergencia se
encuentra encima del interruptor general o viceversa.
