Capítulo 3
MANUAL DE INSTALACIÓN Y USO
pág.
18
Installation et montage Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite

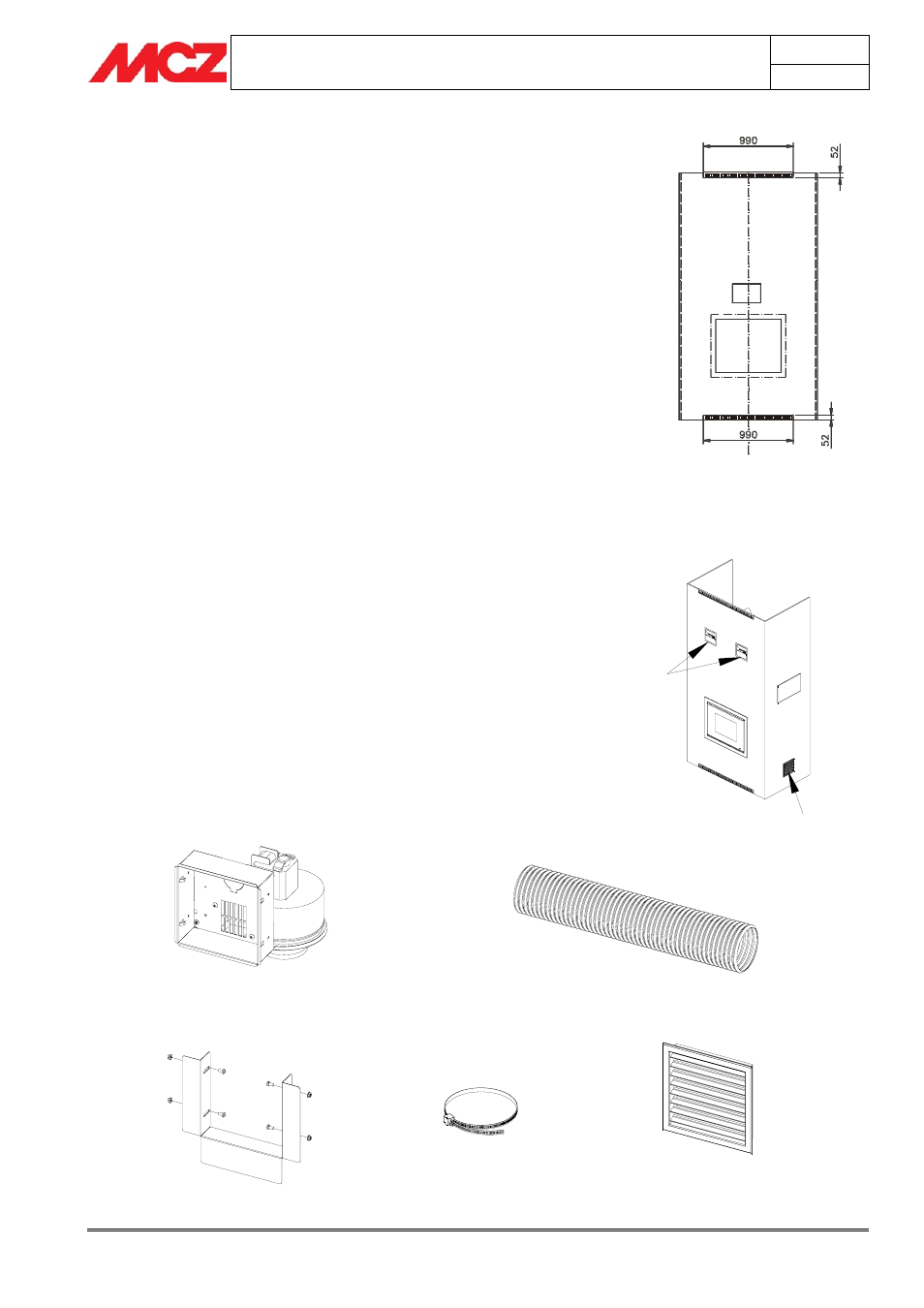

3.9.1. Estructura para la realización de los agujeros
para las rejillas estandar de ventilación de la
campana
Para realizar los agujeros de las boquillas de entrada y salida del aire
de ventilación, la posición no es fija pero está determinada por el
instalador en función de la posición donde quiera canalizar los tubos;
las posiciones son fijas en lo que concierne a las boquillas de
ventilación de la campana.
La posición y las dimensiones pueden ser dadas por la estructura que
muestra el posicionamiento exacto de las rejillas.
3.10. CANALIZACIÓN DE LA SALIDA DE AIRE
CALIENTE
El Forma Vivo 80 tiene la posibilidad de distribuir el aire caliente por el
sistema de CONVECCIÓN FORZADA con la ayuda de un kit de aire
de ventilación forzado (suministrado).
Instalación de las bocas estandar de ventilación
de la campana
El kit está compuesto por dos grupos de ventilación (A) que deben
conectarse al monobloque.
En la sala de instalación deberá preveerse una toma de aire que
permita la entrada de aire del exterior con un área de paso no inferior a
150 cm 2 .(B)
3.10.1.
Componentes del kit de ventilación
forzada
El kit de ventilación forzada está compuesto de :
1) Estructura de boquillas con ventilador (2 piezas) ;
2) Grupo bridas de fijación (2 piezas) ;
3) Tubo flexible Ø 100 L=1,5 m (2 piezas) ;
4) Bridas de sujección de tubo (4 piezas) ;
5) Rejillas de aire multidireccional (2 piezas).
2
1
4
3
5
A
B
