Capítulo 3
MANUAL DE INSTALACIÓN Y USO
pág.
14
Installation et montage Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite

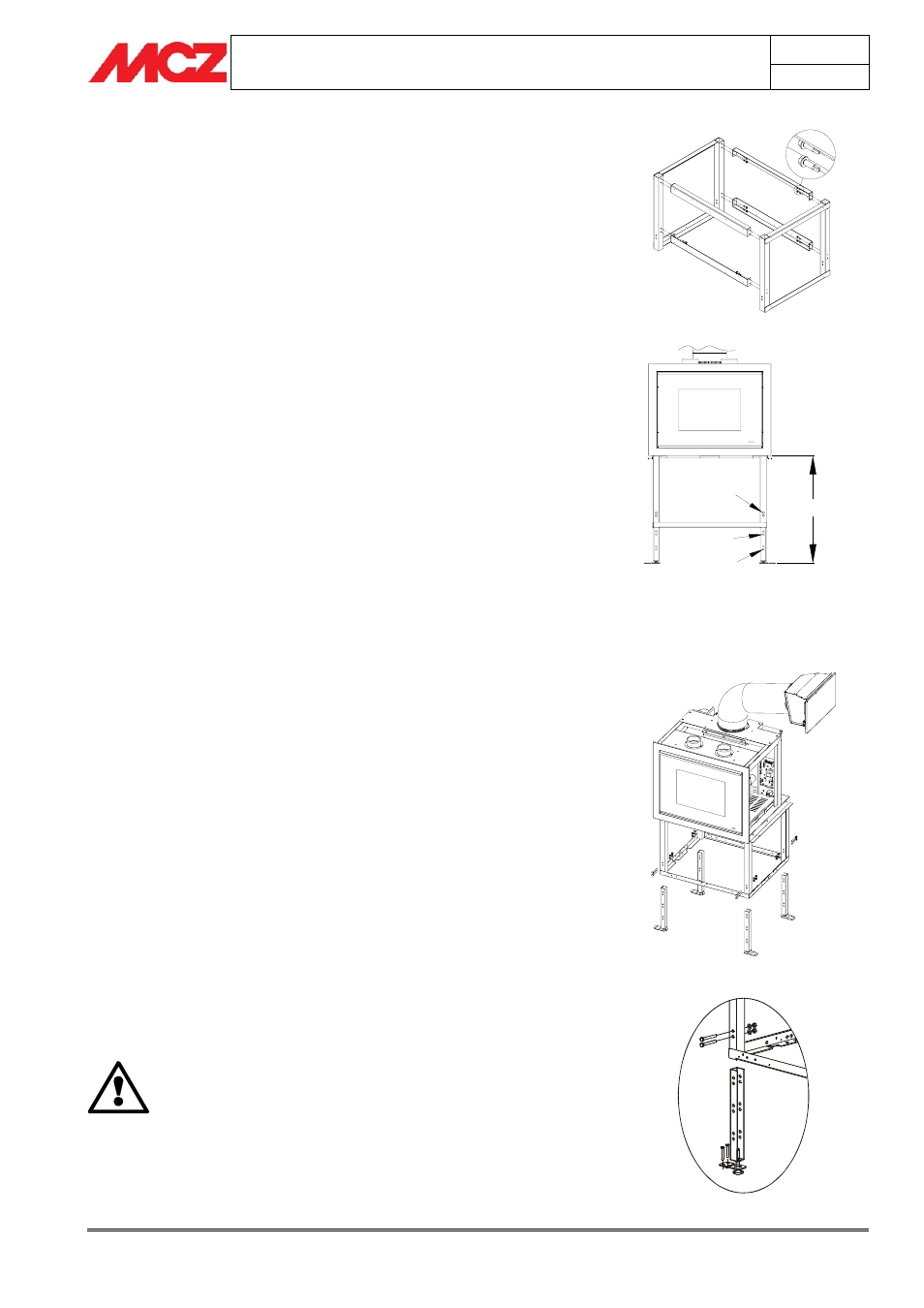

3.4. MONTAJE DEL KIT DE PIES (OPCIONAL) Y
FIJACIÓN DEL MONOBLOC AL SUELO
El kit se suministra desmontado en un embalaje único; sacar el nylon
de protección prestando atención de no perder los tornillos
suministrados para el montaje.
La primera operación a efectuar es el montaje de los dos laterales
presoldados con las 4 traviesas suministradas, utilizando tornillos de
cabeza hexagonal. Es obligatorio fijar las traviesas utilizando
todos los tornillos suministrados.
La primera operación a efectuar es determinar a qué altura fijar la base
del soporte del monobloque.
La base dispone de una serie de agujeros situados a tres alturas
diferentes, de forma que la estructura de soporte dispone de dos
agujeros coincidentes a los disponibles en la base.
La elección de los agujeros determinará la altura de encuadre de
compensación con respecto al suelo.
Utilizando los agujeros superiores de la base, la altura de encuadre será
de 700 mm, con los situados en el centro, la altura será 600 mm, y si
se utilizan los inferiores la altura será de 500 mm (ver figura).
Después de haber elegido los agujeros y por lo tanto la altura, sujetar
sólidamente la base mediante los tornillos y las tuercas.
Es obligatorio fijar la base utilizando todos los tornillos
suministrados.
Posicionar el monobloque encima del chasis y fijarlo con todos los
tornillos disponibles.
Una vez completado el montaje del kit, definir exactamente la posición
final del monobloque y regular el nivel mediante los pies regulables.
La regulación de los pies se efectúa como sigue:
• Girar los pies en el sentido de las agujas del reloj para bajar el
monobloc
• Girar los pies en sentido contrario para alzar el monobloc
Después de haber regulado los pies, sujetar el monobloc a la base
mediante los elementos montados anteriormente en los pies regulables.
Es obligatorio sujetar el monobloc a la base ya que, durante las
operaciones de mantenimiento anual efectuadas por el técnico
autorizado, la cámara de combustión se desplazará a lo largo de las
guías extensibles.
En esta situación, el centro del monobloque se desplaza muy hacia
delante y podría desestabilizarse si no estuviese bien fijado al suelo.
Para fijar el monobloque a la base, utilizar tornillos con tacos de 6 u 8
mm (de tipo “Fischer” o similar)
Es obligatorio fijar el monobloc al suelo.
MCZ declina toda responsabilidad en caso de daños a
bienes o personas derivados de no respetar esta
advertencia.
Montaje de los pies de soporte
Elección de los ag jeros y por tanto de la
altura final
u
1
2
3
A
1. A = 700 mm
2. A = 600 mm
3. A = 500 mm
Montaje de los pies y de los elementos de fijación
