Capítulo 2
MANUAL DE INSTALACIÓN Y USO
pág.
9
Notions théoriques pour l'installation Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite
Además, la toma de aire debe:
•
comunicar directamente con el ambiente de la instalación
• estar protegida por una rejilla, una red metálica u otra protección
idónea que no reduzca su sección mínima.
• estar colocada de manera que no pueda quedar obstruida.
No es obligatorio conectar la toma de aire directamente
con la estufa (comunicante directamente con el
exterior) pero la sección mencionada debe garantizar
siempre unos 50 m³/h de aire.
Véase norma UNI 10683 REV.
2.5. CONEXIÓN DEL TUBO DE DESCARGA DE HUMOS
Al realizar el agujero para el paso del tubo de descarga de humos, es
necesario tener en cuenta la posible presencia de materiales inflamables. Si
el orificio debe atravesar una pared de madera o de un material termolábil,
EL INSTALADOR DEBE en primer lugar utilizar el racor de pared
correspondiente (diám. mínimo 13 cm) y aislar de manera apropiada el tubo
de la estufa que lo atraviesa utilizando materiales aislantes adecuados
(espesor 1,3 — 5 cm con una conductibilidad térmica mín de 0,07 W/m°K).

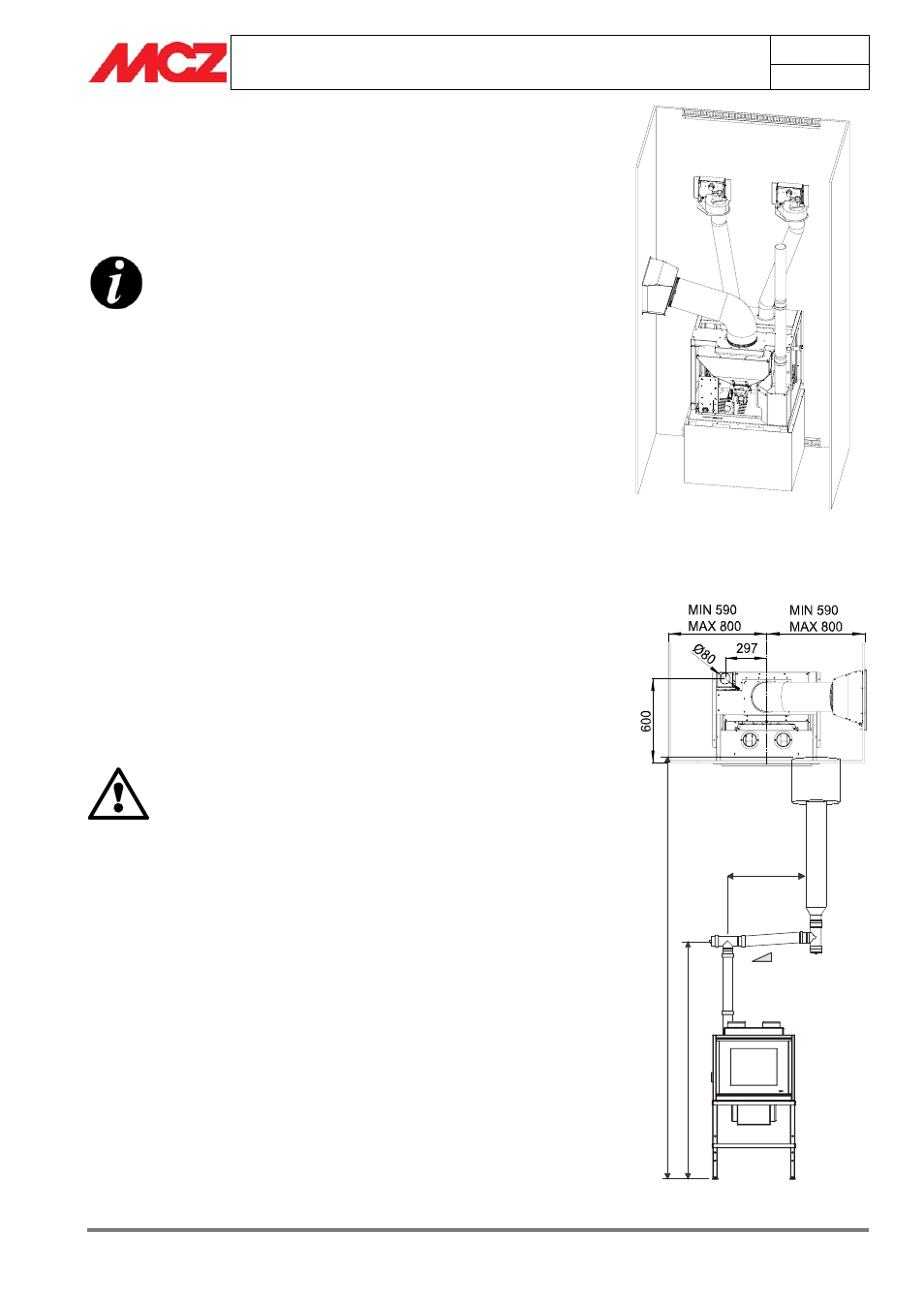

Ejemplo de instalación de Forma Vivo 80
Conexión del tubo de descarga de humos
3-5 %
2 - 3 mt. MAX
H
>
4
m
t.
H
>
1,
5
m
t.
Lo mismo ocurre si el tubo de la estufa debe recorrer tramos horizontales o
verticales permaneciendo siempre cerca (mín. 20 cm) de la pared termolábil.
Como alternativa, se aconseja el uso de tubo industrial térmicamente
aislado, que también puede utilizarse en el exterior para evitar los vapores
de condensación.
La cámara de combustión trabaja en depresión. El conducto de humos para
la descarga de los mismos está en depresión cuando se encuentra
conectado a un cañón de humos eficiente, como se ha recomendado
anteriormente.
• Todos los cambios de dirección de 90° del canal
de descarga de humos deben estar preferiblemente
provistos de racores con forma de “T” que ofrezcan
la posibilidad de ser inspeccionados. (Véase
accesorios estufa de pellas)
IMPORTANTE
• Está terminantemente prohibido utilizar una red
en la extremidad del tubo de descarga puesto que
podría provocar un funcionamiento anómalo de la
estufa.
• PARA LA CONEXIÓN EN EL CAÑÓN DE HUMOS
NO DEBEN EMPLEARSE MÁS DE 2-3 m. DE TUBERÍA
HORIZONTAL Y TAMPOCO DEBEN EMPLEARSE MÁS
DE 3 CURVAS DE 90º
• TAMPOCO ES ACONSEJABLE SUPERAR LOS 6
METROS DE LONGITUD CON EL TUBO Ø 80 mm
• EL TUBO DE 80 mm DE DIÁMETRO SÓLO SE
UTILIZA PARA REALIZAR LA CONEXIÓN CON EL
CAÑÓN DE HUMOS Y NO PUEDE CONSIDERARSE,
POR SÍ, UN CAÑÓN DE HUMOS. El cañón de humos
tiene características distintas, descritas en los
siguientes puntos
