Capítulo 3

MANUAL DE INSTALACIÓN Y USO

pág.

19

Installation et montage

Service technique - Droits réservés à MCZ S.p.A. - Reproduction interdite

3.10.2.

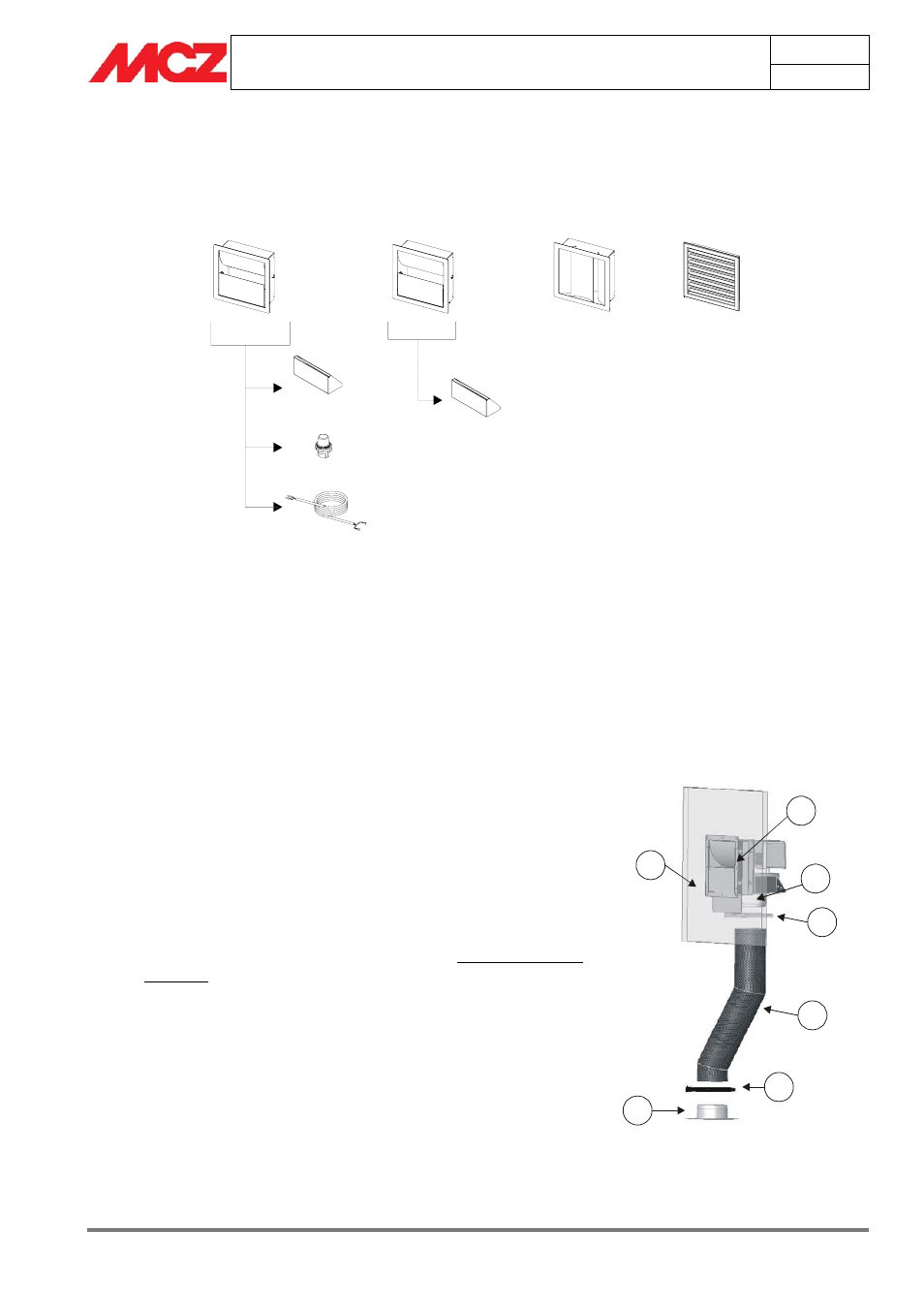

Boquillas aplicables al kit de ventilación

forzada

1

3

2

4

A

A

B

C


1) Boquilla de aire unidireccional

A) Recipiente
B) Lámpara
C) Cable de lámpara aislado

2) Boquilla de aire unidireccional

A) Recipiente

3) Boquilla de aire bidireccional
4) Boquilla de aire multidireccional (suministrado)

a

b

d

c

f

g

e

3.10.3.

Instalación del kit de ventilación forzada

Antes de instalar el kit de ventilación forzada, debe prepararse el

material como sigue (fig.1) :

1) Conectar las bridas (d) situadas en la parte superior del

monobloc y los tubos (a) con las abrazaderas suministradas

(b).

2) Preparar en la pared (f) a la altura deseada (se aconseja a 2 m

del suelo) dos agujeros para la boquilla de la salida de aire

caliente equivalente a 185 x 185 mm.

3) Insertar la estructura en la boquilla (g), en el interior de los

agujeros de 185 x 185 mm, empujando desde el exterior hacia

el interior de la pared.

4) Para la parte interna de la pared, a la altura de la estructura de

la boquilla (1), fijar el grupo de brida de fijación (2), utilizando

los 4 tornillos y tuercas (3) suministrados (fig.2).

5) Conectar el tubo flexible (a), previamente fijado al hogar, a la

conexión (e) situada en la estructura de la boquilla.

Figura 1– Conexión de los

tubos

6) Fijar el tubo de conexión con las abrazaderas suministradas (c).
