8.2.1.2.
Estufas Suite y Club (costados en cerámica)
Versión COMFORT AIR

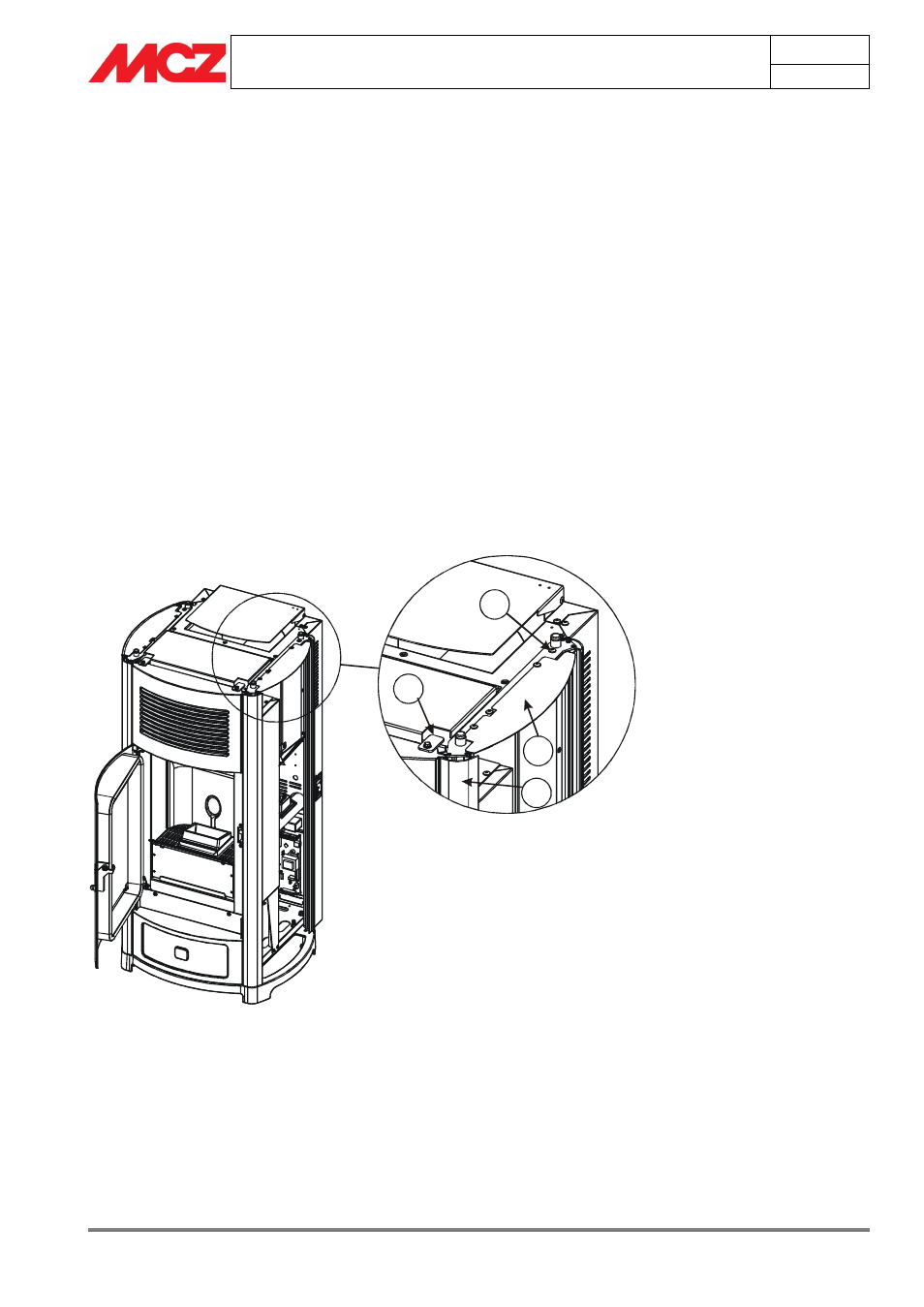

1. Quite la superficie de cerámica.
2. Quite las dos rejillas microperforadas de compensación de los
costados B (punto 3.4.1.)
3. Quite los costados laterales en cerámica (tres a la derecha y
tres a la izquierda) (punto 3.4.1.)
4. Afloje el tornillo anterior del estribo E; levante el estribo E para
poder desmontar el perfil anterior A.
5. Quite la rejilla frontal en hierro colado N con las bridas M
6. Quite el tapón superior L desenroscando los cuatro tornillos
7. Quite el grupo de ventiladores Q desenroscando los 7 tornillos.
Para extraer fácilmente el tornillo que se encuentra detrás del
ventilador de la izquierda, se recomienda aflojar los dos
tornillos del ventilador y moverlo ligeramente.
8. Quite el intercambiador O desenroscando los 4 tornillos que lo
fijan
Limpie el conjunto usando una nueva junta del cabezal.
B
M
A
E
Limpieza del intercambiador superior (estufas Suite y
Club)
