ESTUFAS DE PELLAS
Capítulo 3
MANUAL DE INSTALACIÓN Y USO
pág.
29
Instalación y montaje
Servicio técnico - Derechos reservados a MCZ Group S.p.A. - Prohibida la reproducción
C
D
C
C
D
D
C

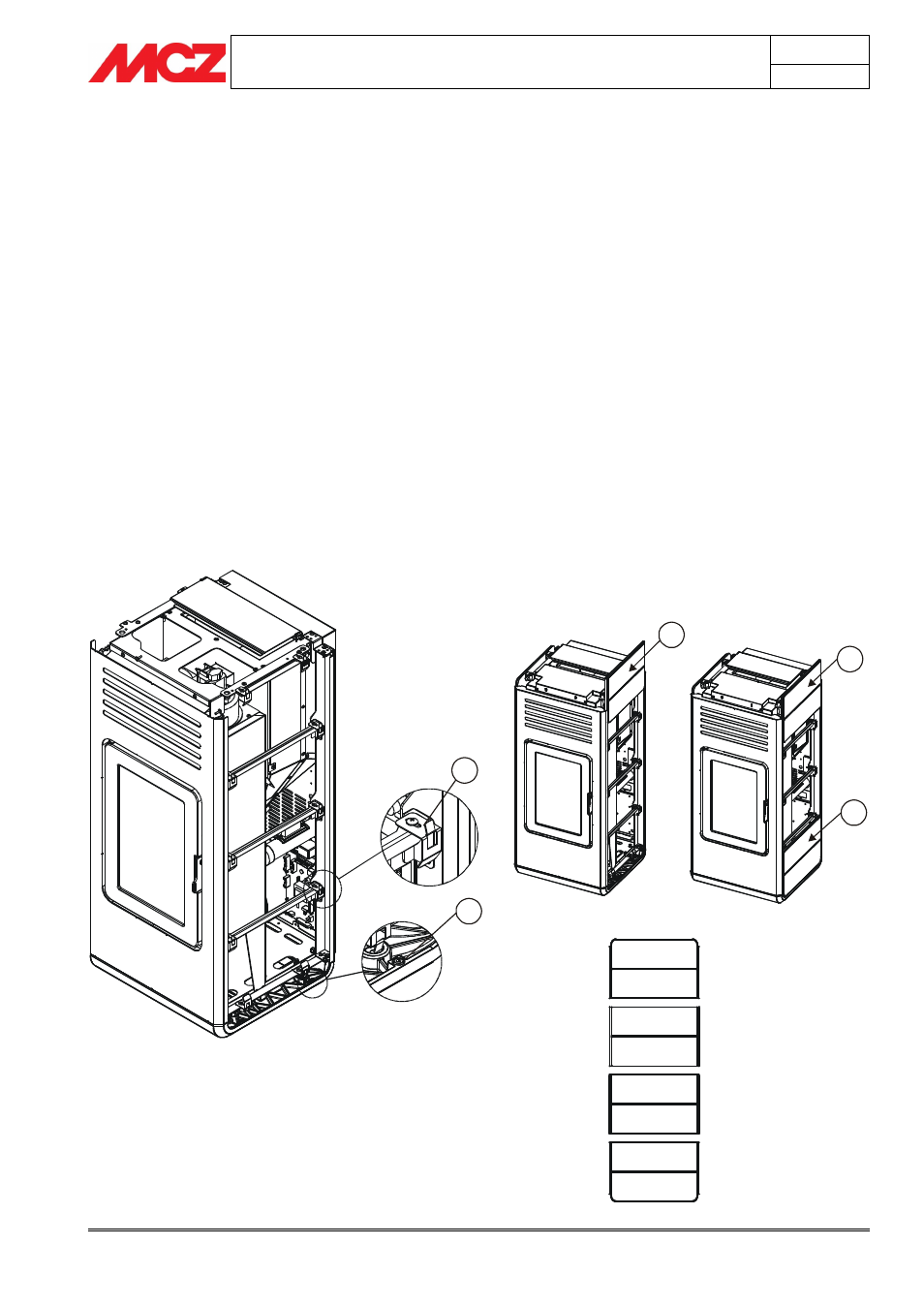

3.4.5. Montaje de las baldosas laterales de cerámica en la estufa NIMA
Las ocho baldosas de cerámica se entregan en una caja. Serán cuatro
rectangulares D que irán en la parte central del costado y dos perfiladas
C que irán en las partes inferior y superior del costado.
Desmonte el top e introduzca la primera baldosa C con la parte
redondeada hacia abajo, asegurándose de que entre pegada al perfil y
al interior de las bridas situadas en la estructura.
Estas bridas B ya han sido colocadas de manera que las cerámicas C-D
queden en una posición de adherencia perfecta en la estufa; tienen
tornillos con una ranura que, en caso necesario, permiten regularlas
(por ejemplo, si se observa que la baldosa se mueve demasiado o entra
con dificultad).
La baldosa de abajo C se apoya sobre dos tornillos A que se pueden
regular en altura para compensar posibles diferencias de medida de las
baldosas; se pueden aplicar fieltros entre una baldosa y otra según se
necesite.
Una vez colocadas las 8 cerámicas (4 por costado) vuelva a montar el
top, apoyándolo simplemente sobre los soportes de goma situados en la
parte superior de la estufa.
A
B
