2.4. CONEXIÓN CON LA TOMA DE AIRE EXTERIOR
Es indispensable que en el lugar en el que se instala la estufa fluya
como mínimo la cantidad de aire necesaria para la combustión normal
del aparato y para la ventilación del local. Esto puede cumplirse por
medio de aberturas permanentes efectuadas en las paredes exteriores
del lugar que hay que ventilar o mediante conductos de ventilación
únicos o colectivos.
Para ello es necesario efectuar en la pared externa y cerca de la estufa
un orificio de tránsito dotado de una sección libre mínima de 100 cm²
(orificio de 12 cm de diámetro o cuadrado de 10x10 cm), protegido con
una rejilla tanto interiormente como exteriormente.
Además, la toma de aire debe:
 comunicar directamente con el ambiente de la instalación
 estar protegida por una rejilla, una red metálica u otra protección
idónea que no reduzca su sección mínima.
 estar colocada de manera que no pueda quedar obstruida.
No es obligatorio conectar la toma de aire directamente
con la estufa (comunicante directamente con el exterior)
pero la sección mencionada debe garantizar siempre
unos 50 m³/h de aire. Véase norma UNI 10683.
2.5. CONEXIÓN DEL TUBO DE DESCARGA DE HUMOS
Al realizar el agujero para el paso del tubo de descarga de humos, es
necesario tener en cuenta la posible presencia de materiales inflamables. Si el
orificio debe atravesar una pared de madera o de cualquier otro
material sensible al calor el INSTALADOR DEBE respetar
obligatoriamente la distancia mínima en aire del material combustible
(valor declarado en la etiqueta de certificación del tubo), en su caso
añadiendo un aislamiento utilizando materiales adecuados (espesor 1,3
— 5 cm con una conductibilidad térmica mín de 0,07 W/m°K).
Lo mismo ocurre si el tubo de la estufa debe recorrer tramos horizontales o
verticales permaneciendo siempre cerca (mín. 20 cm) de la pared termolábil.
Como alternativa, se aconseja el uso de tubo industrial térmicamente aislado,
que también puede utilizarse en el exterior para evitar los vapores de
condensación.
La cámara de combustión trabaja en depresión. El conducto de humos para la
descarga de los mismos está en depresión cuando se encuentra conectado a
un cañón de humos eficiente, como se ha recomendado anteriormente.

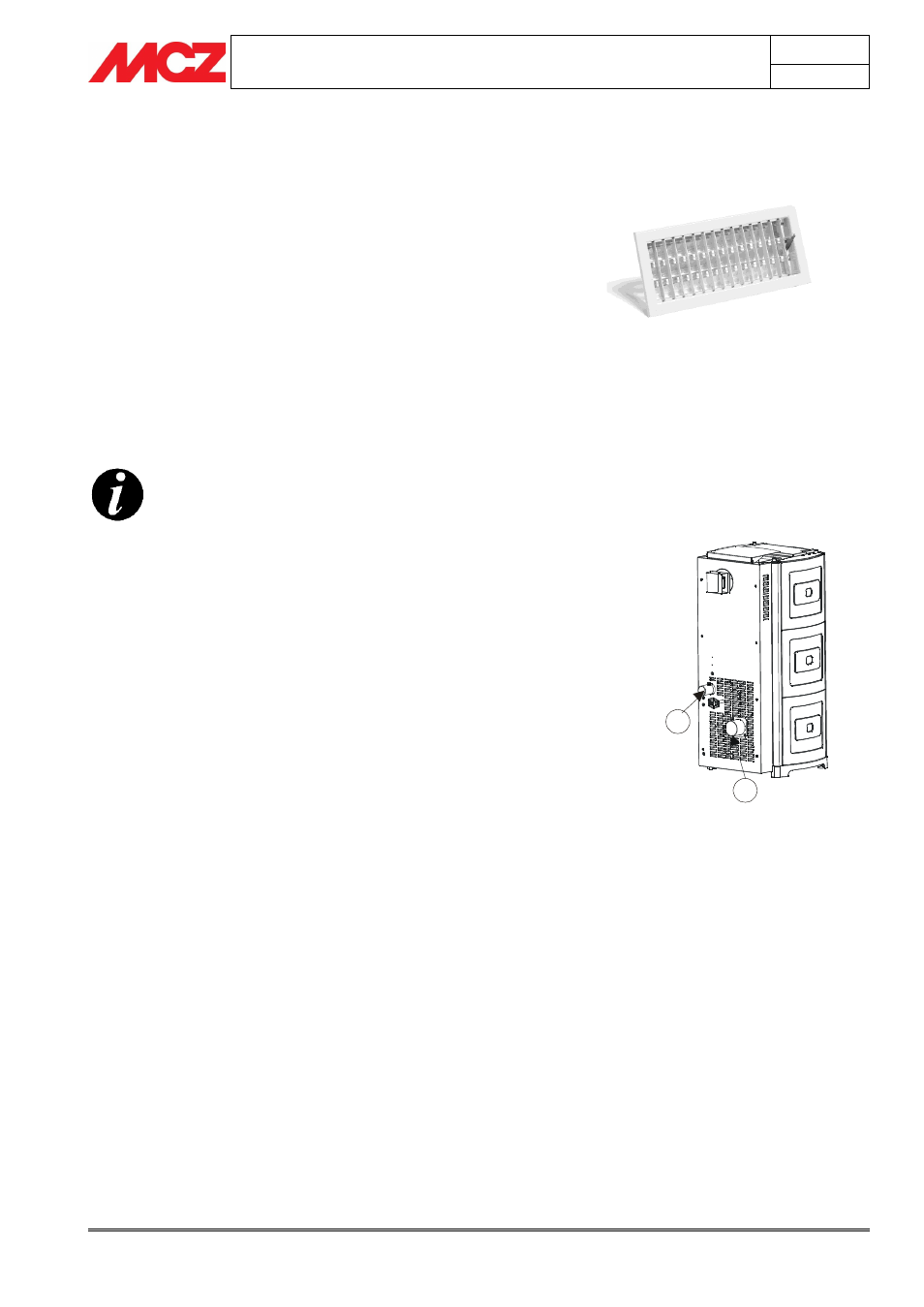

Vista posterior de una estufa de pellets
de madera
1) Salida de humos
2) Entrada de aire comburente
