ESTUFAS DE PELLAS
Capítulo 3
MANUAL DE INSTALACIÓN Y USO
pág.
25
Instalación y montaje
Servicio técnico - Derechos reservados a MCZ Group S.p.A. - Prohibida la reproducción
E
F

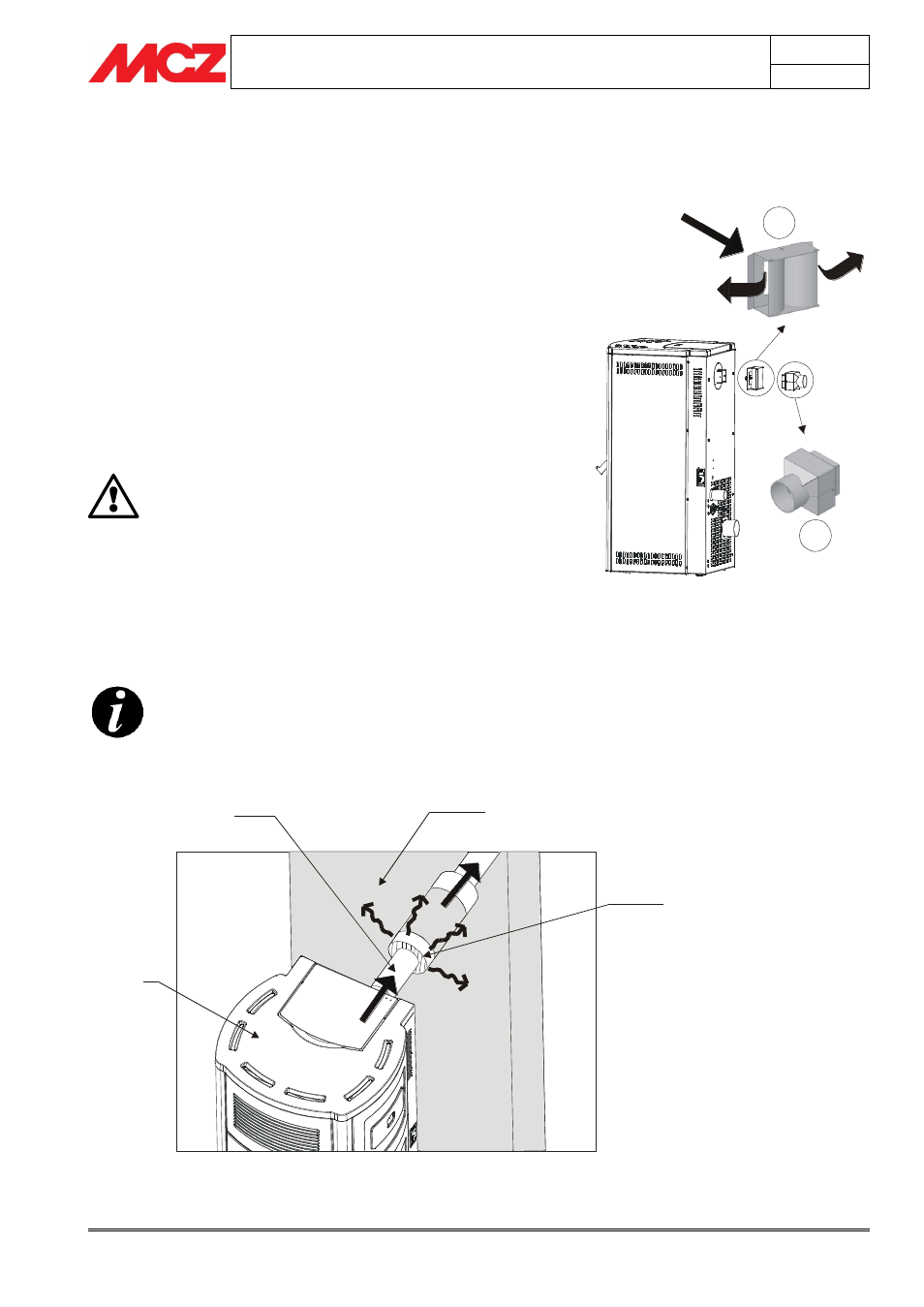

3.3. CONEXIÓN CANALIZACIONES AIRE CALIENTE
MODELO
SUITE/CLUB/MUSA/NIMA/TOBA
COMFORT AIR
Una vez completada la fase de colocación de la estufa, es posible iniciar
el proceso de instalación de las tuberías de aire caliente.
Las estufas Comfort Air se entregan de serie con un desviador del aire
E, es decir, la brida trasera de salida de aire caliente se conecta a este
desviador que permite direccionar el aire caliente a derecha o izquierda
de la instalación, en caso de que no se desee canalizar el aire caliente.
Si se desea canalizar el aire caliente, es necesario quitar el desviador E,
conectar el empalme insonorizado F (opcional) que hace que la salida
pase a ser redonda en lugar de cuadrada y, a continuación, realizar las
varias conexiones con las tuberías y empalmes MCZ que desvían el flujo
a varios difusores de aire caliente (boquilla de 120x120 mm). También
es posible introducir estas canalizaciones en el muro. (CONSULTE LOS
OPCIONALES)
El tubo de aire a la salida puede alcanzar
temperaturas muy elevadas, de alrededor de 200 °C:
por lo tanto, es necesario aislarlo adecuadamente y
con materiales adecuados en los puntos en los que
pudiera entrar en contacto con superficies
inflamables o puedan sufrir las altas temperaturas
(por ej. conductos para el paso de cables, cartón-
yeso, etc.); además, es necesario proteger a los
animales contra el contacto voluntario o accidental.
En cualquier caso, respete las normas y leyes
vigentes en la región en la que se instala el producto.
Se recomienda prever un aislamiento a lo largo de
todo el recorrido del tubo para disminuir las
dispersiones y aumentar el rendimiento calorífico al
ambiente.
AISLANTE
PARED INTERMEDIA
ESTUFA
TUBO SALIDA
AIRE CALIENTE
