Nociones teóricas para la instalación
Servicio técnico - Derechos reservados a MCZ Group S.p.A. - Prohibida la reproducción
3-5 %
2 - 3 mt. MAX
H
>
4
m
t.
H
>
1,
5
m
t.
Es necesario utilizar siempre tubos y racores con
guarniciones adecuadas que garanticen la hermeticidad.
Todos los tramos del conducto de humos deben ser
inspeccionables y extraíbles para permitir su limpieza interna
periódica (racor en forma de T con inspección).
Colocar la estufa considerando todas las prescripciones y las precauciones
mencionadas hasta el momento.
IMPORTANTE
Todos los cambios de dirección de 90° del canal de
descarga de humos deben estar preferiblemente
provistos de racores con forma de “T” que ofrezcan la
posibilidad de ser inspeccionados. (Véase accesorios
estufa de pellas)
Está terminantemente prohibido utilizar una red en la
extremidad del tubo de descarga puesto que podría
provocar un funcionamiento anómalo de la estufa.
PARA LA CONEXIÓN EN EL CAÑÓN DE HUMOS NO DEBEN
EMPLEARSE MÁS DE 2-3 m. DE TUBERÍA HORIZONTAL Y
TAMPOCO DEBEN EMPLEARSE MÁS DE 3 CURVAS DE 90º
TAMPOCO ES ACONSEJABLE SUPERAR LOS 6 METROS DE
LONGITUD CON EL TUBO Ø 80 mm

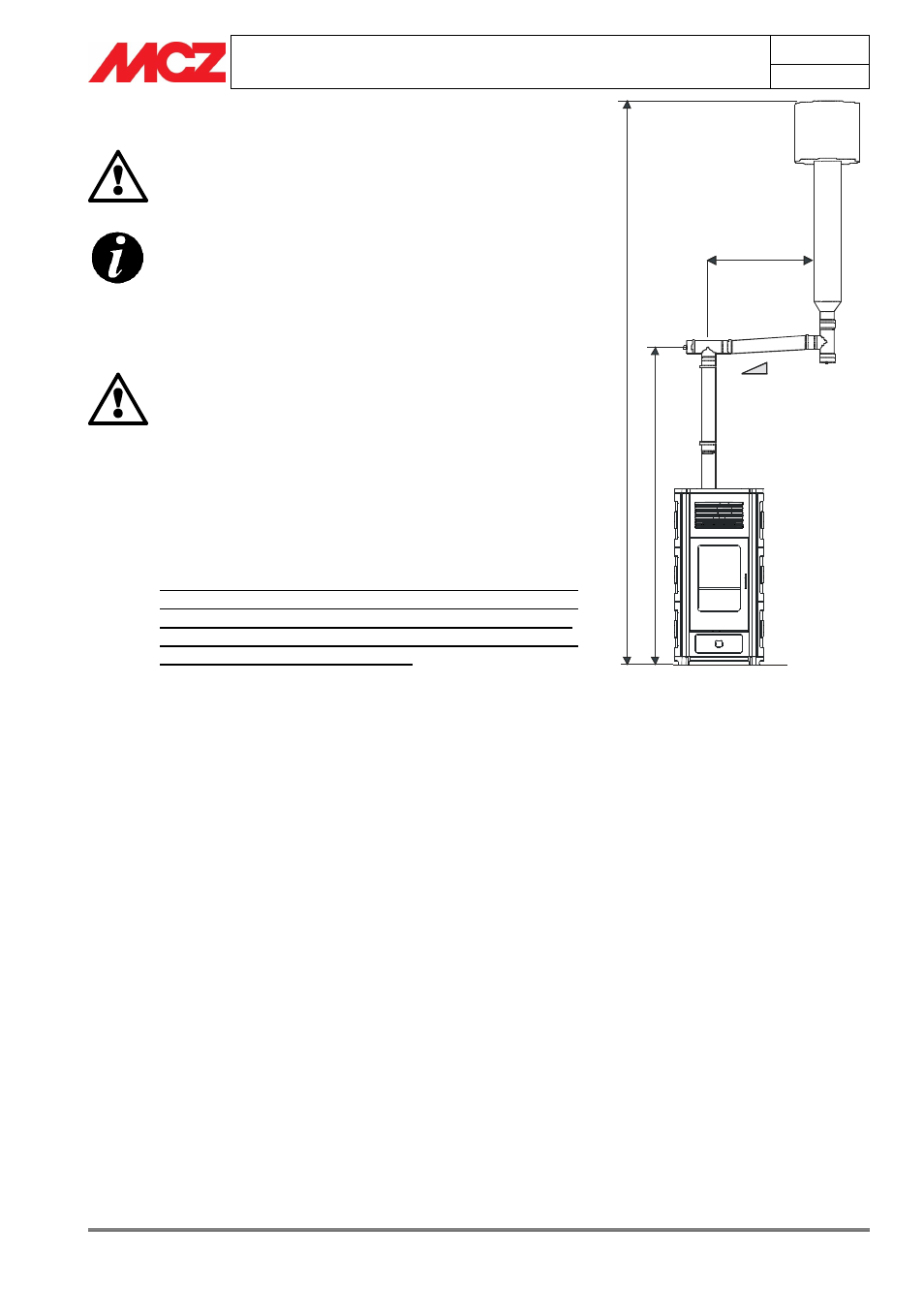

Ejemplo de instalación de estufa de
pellas de madera
