ESTUFAS DE PELLAS Capítulo 3
MANUAL DE INSTALACIÓN Y USO pág. 26
Instalación y montaje Servicio técnico - Derechos reservados a MCZ Group S.p.A. - Prohibida la reproducción
En caso de atravesar paredes construidas con materiales inflamables,
el INSTALADOR DEBE aislar adecuadamente la tubería de la estufa
que las atraviesa, usando materiales aislantes adecuados (espesor 1,3-5
con conductividad térmica mín. de 0,07 W/m°K).
El tubo emparedado debe aislarse adecuadamente para evitar
dispersiones de temperatura e insonorizar el aire a la salida.
Es recomendable que las canalizaciones tengan una
longitud similar para distribuir de manera uniforme el
aire; de lo contrario, el aire tenderá a dirigirse hacia
la canalización más corta y menos tortuosa

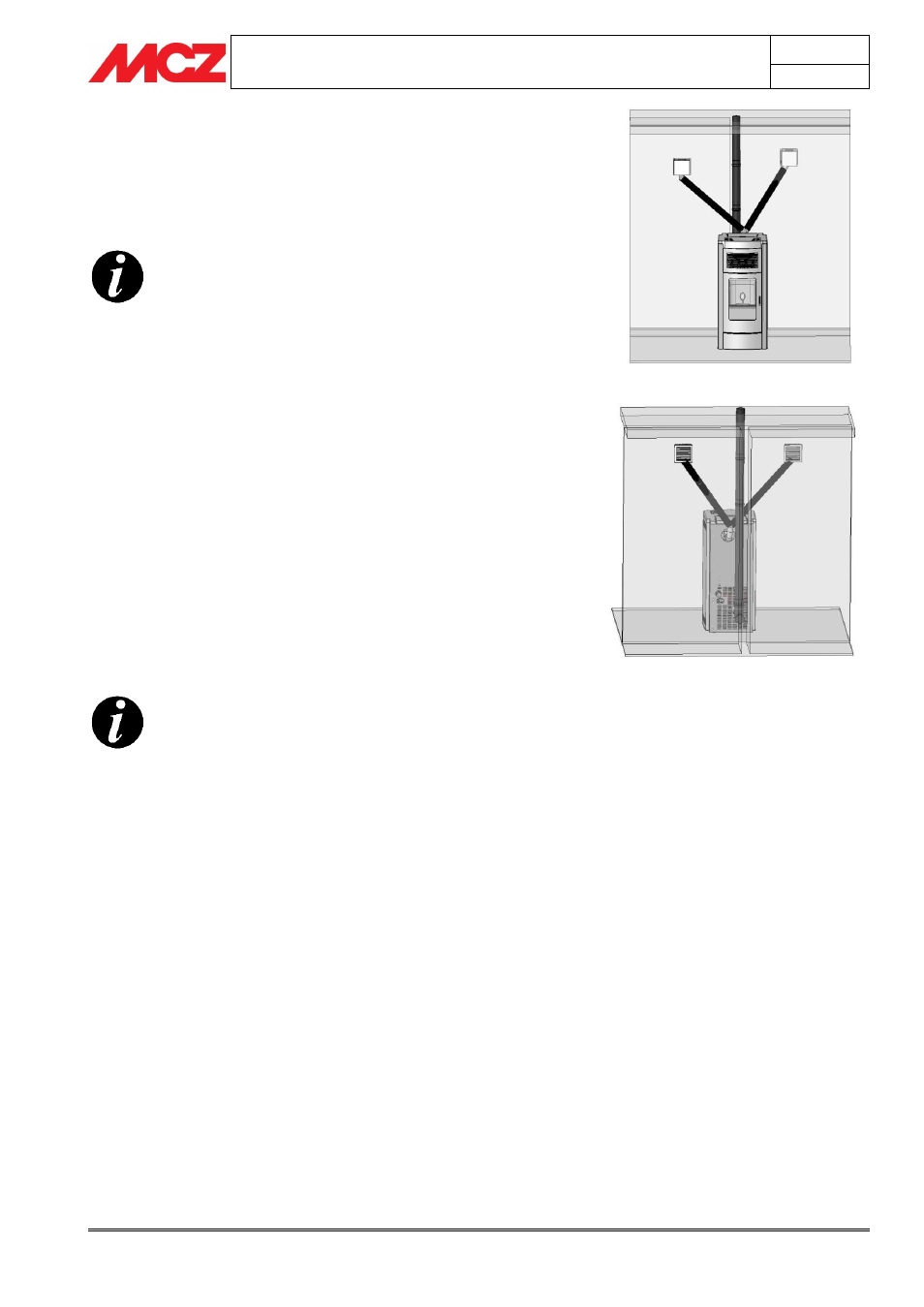

En el ejemplo de las figuras 6 y 7 (vistas delantera y trasera), la
canalización del aire tiene una longitud igual de 8 metros, es decir, las
tuberías (B) tendrán una longitud de aproximadamente 4 metros cada
una. En caso de canalizaciones de longitud distinta, el total deberá ser
siempre, como máximo, 8 metros (por ejemplo, 3 + 5 metros). En este
caso, el calor se difundirá en las habitaciones de manera no uniforme.
La recirculación del aire en el ambiente tiene lugar por medio de la
chapa perforada que se encuentra en la parte trasera de la estufa C y
de los orificios que se encuentran en el fondo de chapa.
Es posible escoger el volumen de aire que se desea hacer salir por la
parte frontal o posterior de la estufa de manera independiente,
regulando la potencia de ventilación directamente con el mando a
distancia.
3.4. MONTAJE DEL REVESTIMIENTO DE CERÁMICA
PARA SUITE Y CLUB
Es aconsejable colocar pequeños fieltros adhesivos
en los puntos en los que la cerámica toca las partes
metálicas de la estructura de la estufa entre dos
piezas de cerámica.
3.4.1.
Montaje del panel inferior – Estufas Suite y Club
La estufa se entrega con todas las partes cerámicas embaladas; por lo
tanto, antes de montar las placas laterales y la superior, es necesario
montar el panel inferior.
Proceda en el siguiente modo (fig.8):
 Quite en el lado derecho (lado del tirador), en la parte
superior, la rejilla de chapa microperforada B quitando los
dos tornillos C.
 Quite el tornillo D de la chapa E de tal forma que el perfil A
deje de estar bloqueado.
 Llegados a este punto, levante levemente la chapa E y quite
el perfil A.
 Para quitar el perfil A, levántelo (sacándolo de la base) e
inclínelo levemente, de tal forma que salgan las clavijas
introducidas en la base.
 Tome el panel inferior F e introdúzcalo desde la derecha (lado
tirador) hacia la izquierda, de tal forma que entre
exactamente en el alojamiento.
Figura 6 – Reparto de aire caliente
anterior/posterior
Figura 7 – Reparto de aire caliente
anterior/posterior
A
B
A
B
B B
