ESTUFAS DE PELLAS Capítulo 3
MANUAL DE INSTALACIÓN Y USO pág. 27
Instalación y montaje Servicio técnico - Derechos reservados a MCZ Group S.p.A. - Prohibida la reproducción
B
C
C
A
 Reintroduzca el perfil A haciendo entrar las clavijas en la base
y levante la chapa E para volver a alinear el perfil “A”. Haga
que las clavijas superiores del perfil A se introduzcan en los
alojamientos de la chapa E.
 Cierre con el tornillo D la chapa E que mantiene bloqueado el
perfil A
 Antes de volver a montar la rejilla B con los dos tornillos C,
introduzca también las placas laterales (consulte el punto
3.4.2)
A
B
C
C
D
E
A
F
3.4.2.
Montaje de las baldosas laterales
Quite la rejilla microperforada B e introduzca las tres placas laterales,
haciéndolas deslizarse de arriba abajo en las guías de los perfiles A. Se
recomienda aplicar pequeños fieltros en las partes superior e inferior de
la parte superior e inferior. Nivele las juntas de las placas. Llegados a
este punto, es posible volver a enroscar la rejilla micro-perforada B en
la estructura y colocar la superficie de cerámica. (fig.9)
3.4.3. Montaje de la superficie superior de cerámica
Montar la superficie apoyándola sobre los cuatro salientes superiores de
la estufa. La parte inferior tiene cuatro pequeñas cavidades que se
corresponden con los soportes de goma que se indica en la figura 10.

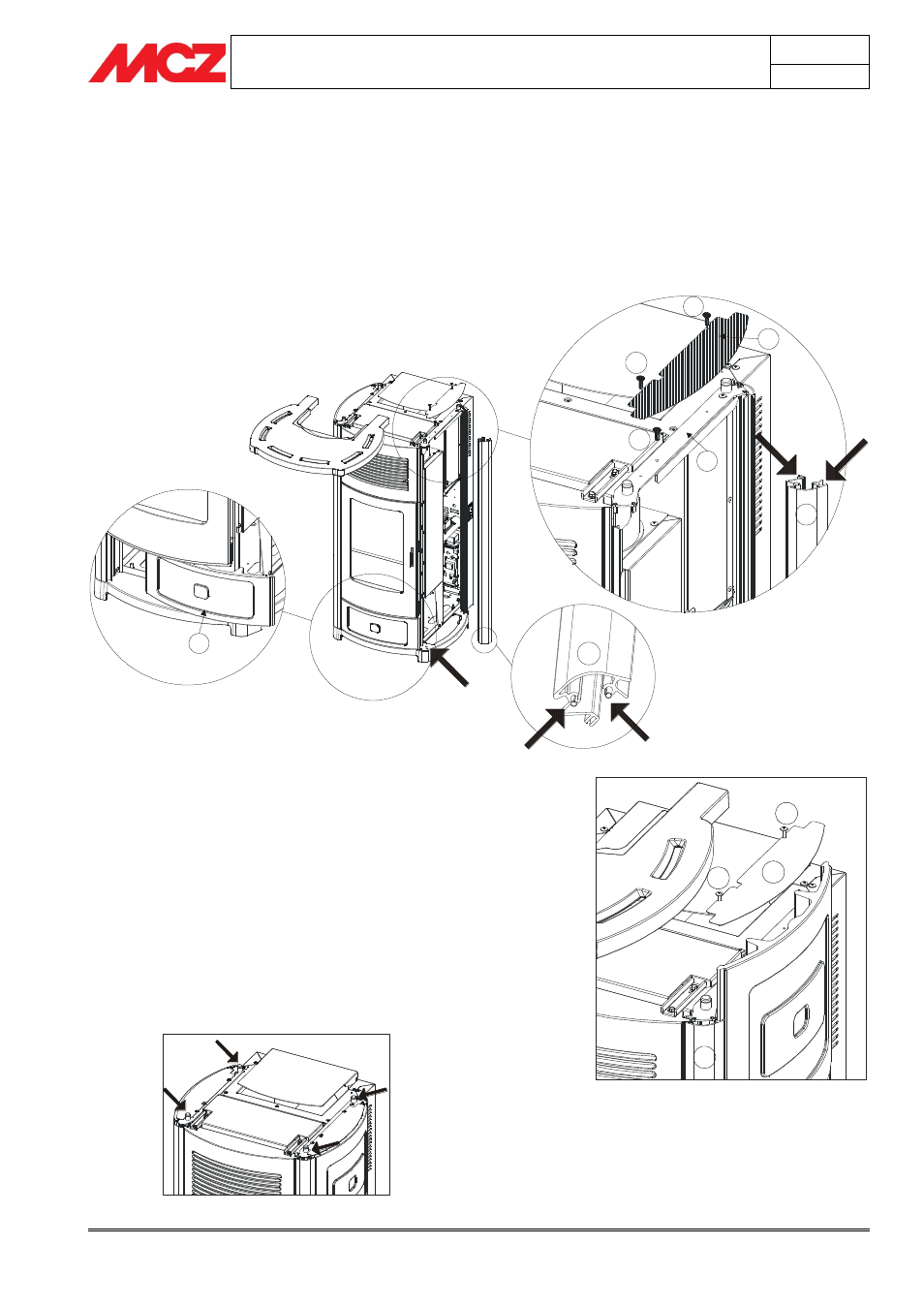

Figura 8 – Montaje panel frontal inferior
Figura 9 – Vista di fianco del sistema di
fissaggio ceramiche laterali
Figura 10 – Soportes montaje superficie
cerámica
