SL SL
Kratka navodila za montažo (Slovensko)
Stran 98 Montaža Kratka navodila za KACO blueplanet 3.0-4.6 TL1
Elektrikarji
11.6.1 (7.2.1) Priključitev razsmernika na električno omrežje
Tip naprave Presek kabla Varovalka: talilne varovalke gL
ali primerljivi odklopniki
KACO blueplanet 3.0-4.6 TL1 6,0 mm² 25 A pri preseku kabla 4,0 mm²
Tabulka 3: Priporočeni preseki kablov in varovalke za kable NYM
NAVODILO
Pri veliki upornosti napeljave, to je pri večji dolžini kabla na omrežni strani, se v načinu napajanja
poviša napetost na omrežnih sponkah razsmernika. Razsmernik nadzira to napetost.
Če napetost preseže mejno vrednost za omrežno prenapetost, specifično za državo, se razsmernik
izklopi.
› Poskrbite za dovolj velike prereze kablov oz. za kratke dolžine kablov.
Priključitev na omrežno napetost
ඣ Vtični spojnik AC je konfiguriran.
1.
Konfigurirani vtični spojnik povežite z vtičnim spojnikom tako, da ga
zaskočite.
2. Kable položite strokovno.

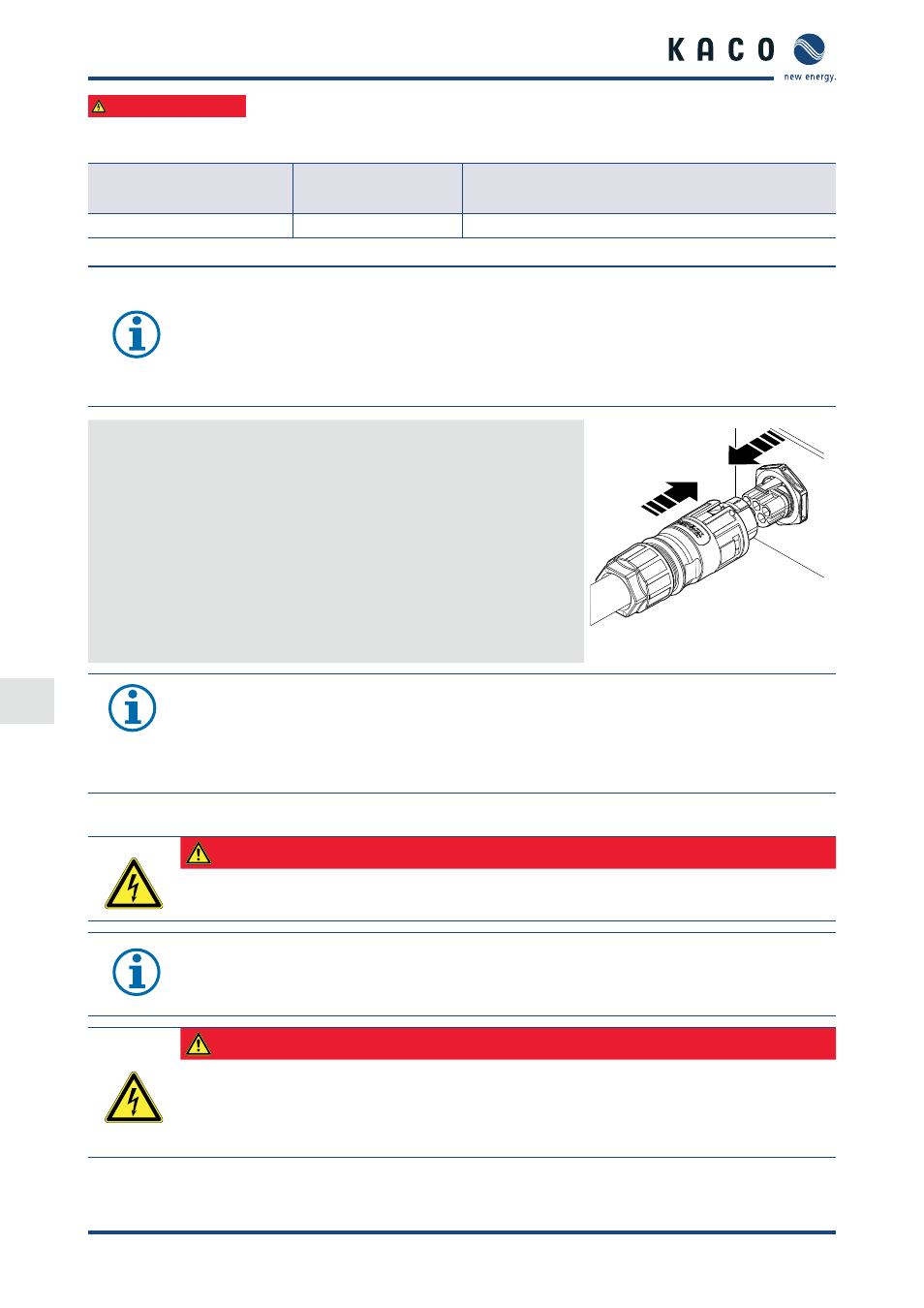

» Razsmernik je priključen na električno omrežje. Obr. 15: Vtični spojnik AC zaskočite z
vtičnim sponikom naprave.
NAVODILO
V končni namestitvi je potrebno predvideti ločilno napravo na izmenični strani. To ločilno napravo je
potrebno namestiti tako, da je do nje vedno možno neovirano dostopati.
Če je zaradi predpisa za napeljavo potrebno zaščitno stikalo okvarnega toka, uporabite zaščitno sti-
kalo okvarnega toka tipa A.
11.6.2 (7.3) Priklop generatorja PV
NEVARNOST
Smrtna nevarnost zaradi nastanka napetosti dotika!
› V skladu z IEC62109-1 §5.3.1 je strogo prepovedana ozemljitev priklopljenih modulov ali linij PV.
NAVODILO
Priklopljeni moduli PV morajo biti v skladu z IEC 61730, razred A, konstruirani za predvideno sistemsko
napetost DC, najmanj pa za vrednost izmenične omrežne napetosti
NEVARNOST
Smrtna nevarnost zaradi nastanka napetosti dotika!
› Med montažo: DC-plus in DC-minus električno ločite od ozemljitvenega potenciala (PE).
›
Razsmernik ločite od PV-generatorja z uporabo vgrajenega DC-ločilnega stikala.
›
Odklopite vtični spojnik.
