FR
N o t i c e d e m o n t a g e a b r é g é e ( F r a n ç a i s )
Notice de montage abrégée KACO blueplanet 3.0-4.6 TL1 Page 7
Électricien
Légende de la Figure 8 à la Figure 10
1 Passe-câble à vis 2 Joint 4 Connecteur
2 Joint 3 Boîtier 5 Longueurs de câble
REMARQUE
Si votre exploitant de réseau ou votre fournisseur d‘énergie requiert une surveillance triphasée du
réseau, un raccordement (à cinq pôles) au réseau triphasé est nécessaire. De plus, la surveillance tri-
phasée doit être activée dans le menu « Paramètres ». Contactez votre exploitant de réseau ou votre
fournisseur d‘énergie avant l‘installation pour connaître le raccordement requis.
Configurer le connecteur à fiche CA
ඣ Compartiment de raccordement ouvert.
1.
Faire glisser le raccord du câble sur le câble.
2. Sélectionner le joint en fonction de la section du câble utilisé (8 ... 12 mm/ 12 ... 16 mm/ 16 ... 21 mm).
3. Glisser le boîtier avec le joint sur le câble.
4. Retirer la gaine du câble sur 50 mm.
5. Raccourcir de 8 mm les fils N, L1 pour un raccordement monophasé ou N, L1, L2, L3 pour un raccordement tri-
phasé.
6. Dénuder sur 12 mm les fils (N, L1, PE pour un raccordement monophasé ou N, L1, L2, L3 pour un raccordement
triphasé).
7. Les fils souples doivent être munis d‘embouts conformes à la norme DIN 46228.
8. Insérer les fils sur le bornier en respectant les repères.
9. Serrer d'1 Nm les vis du bornier.
10. Insérer le bornier dans le boîtier jusqu'à entendre un clic.
11. Retenir le boîtier avec une clé à vis (de 30).
Serrer le raccord du câble avec un couple de 6,5 Nm.
» Procéder au raccordement électrique.
1.6 (7.2) Procéder au raccordement électrique
Effectuer le raccordement pour le générateur PV et le raccordement au réseau via les connecteurs sur la face inféri-
eure du boîtier.
DC
1 2 3

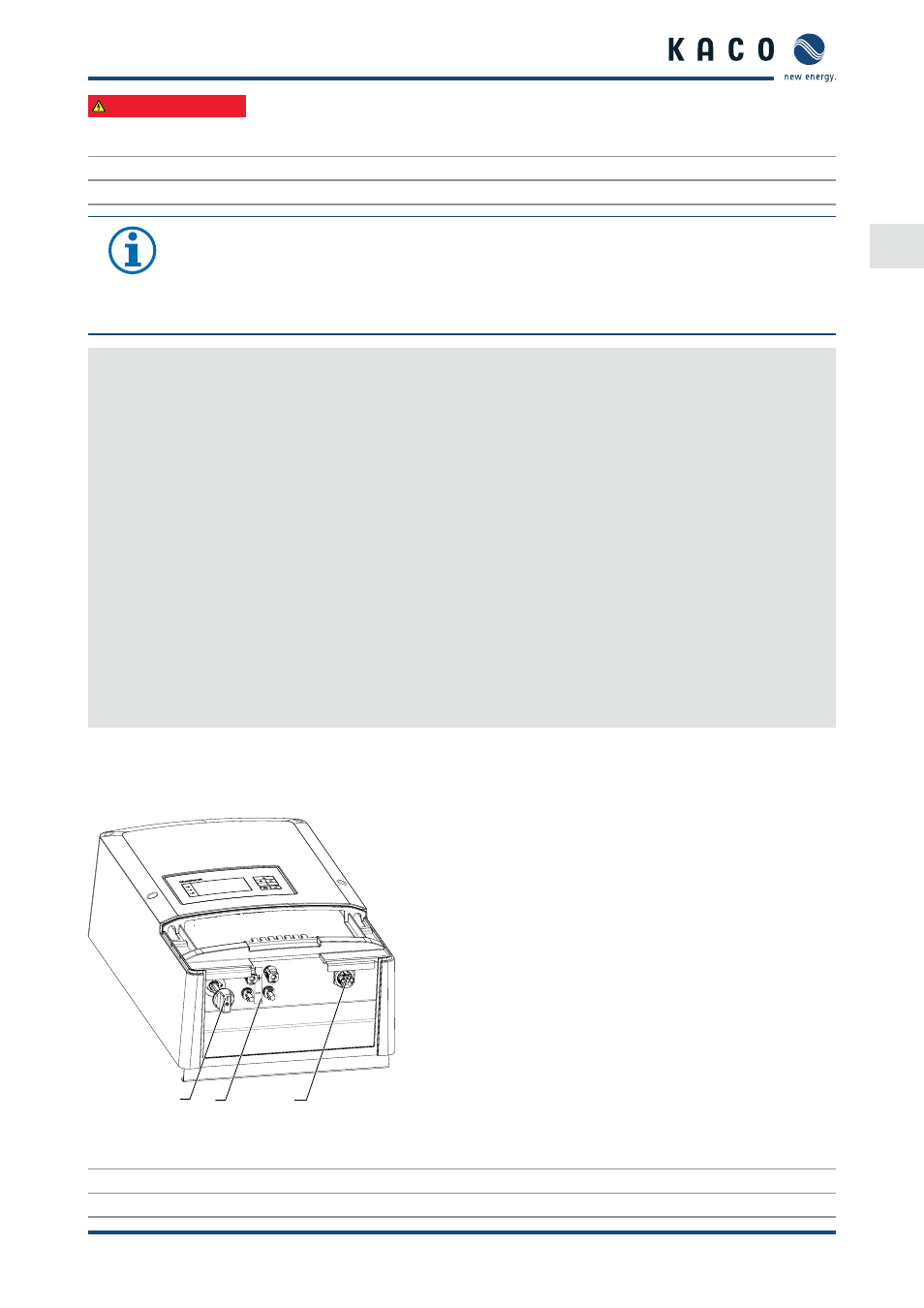

Figure 14 : Compartiment de raccordement : Raccordement électrique
Légende
1 Sectionneur CC 3 Connecteur à fiche de l'appareil
2 Connecteur CC pour générateur PV 5
