Montering-lynvejledning (Dansk)
Side 88 Monterings-lynvejledning KACO blueplanet 3.0-4.6 TL1
Elinstallatører
Signaturforklaring fra Billede 8 til Billede 10
1 Kabelforskruning 2 Tætning 4 Stik
2 Tætning 3 Kabinet 5 Kabellængder
HINWEIS
Hvis din netværksoperatør eller dit forsyningsselskab kræver en 3-faset netovervågning, er en 3-faset
(fempolet) nettilslutning nødvendig. Desuden skal 3-faseovervågningen aktiveres i menuen „Para-
meter“. Spørg din netværksoperatør eller dit forsyningsselskab om den nødvendige netværksforbin-
delse, før du installerer.
Konfiguration af AC-stikforbindelse
ඣ Tilslutningsområdet er åbnet.
1.
Skub kabelforskruningen over kablet.
2. Vælg pakning ud fra den anvendte kabeldiameter (8 ... 12 mm/ 12 ... 16 mm/ 16 ... 21 mm).
3. Skub kabinettet med pakningen over kablet.
4. Afisoler kablet med 50 mm.
5. Forkort ledninger til 8 mm N, L1 ved 1-faset tilslutning eller N, L1, L2, L3 ved 3-faset.
6. Afisoler ledninger til 12 mm (N, L1, PE ved 1-faset tilslutning eller N, L1, L2, L3 ved 3-faset).
7. Fleksible ledninger skal være forsynet med ledningstyller i henhold til DIN 46228.
8. Indsæt ledningerne i kontakterne i henhold til mærkningen på afbryderarmen.
9. Stram skruerne på afbryderarmen med 1 Nm.
10. Tryk afbryderarmen ind indtil et hørbart "klik".
11. Stop kabinettet med en skruenøgle (30er).
Stram kabelforskruningen med et drejningsmoment på 6,5 Nm.
» Foretag elektrisk tilslutning.
10.3.5 (7.2) Udfør elektrisk tilslutning
Opret tilslutning for PV-generator nettilslutning via stikforbindelsen på kabinettets underside.
DC
1 2 3

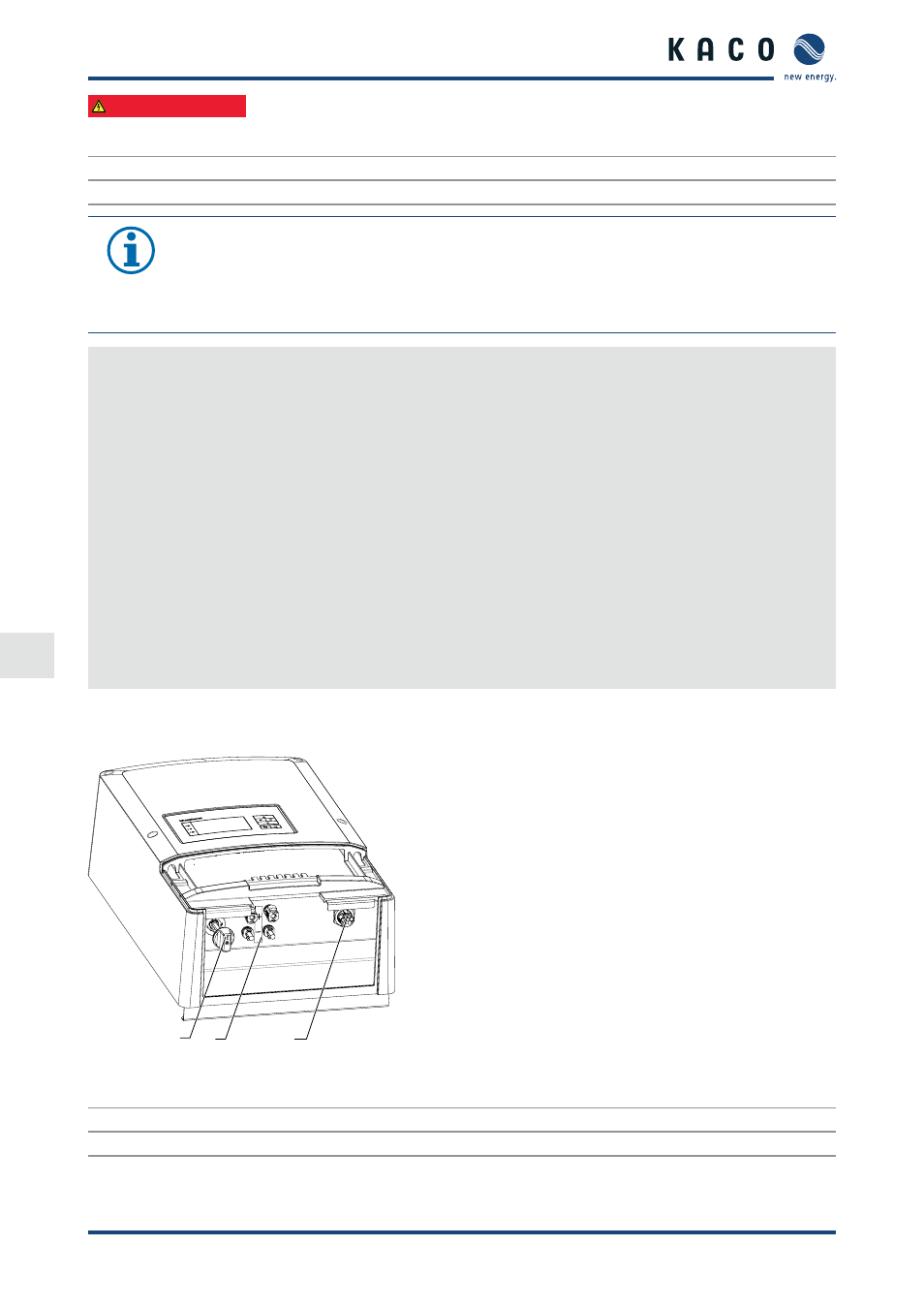

Billede 14: Tilslutningsområde: Elektrisk tilslutning
Billedtekst
1 DC-afbryder 3 Apparatstikforbindelse
2 DC-stikforbindelse til PV-generator 5
