FR FR
N o t i c e d e m o n t a g e a b r é g é e ( F r a n ç a i s )
Page 6 Notice de montage abrégée KACO blueplanet 3.0-4.6 TL1
Électricien
1.5 (7.1) Ouvrir le compartiment de raccordement
1 2
3

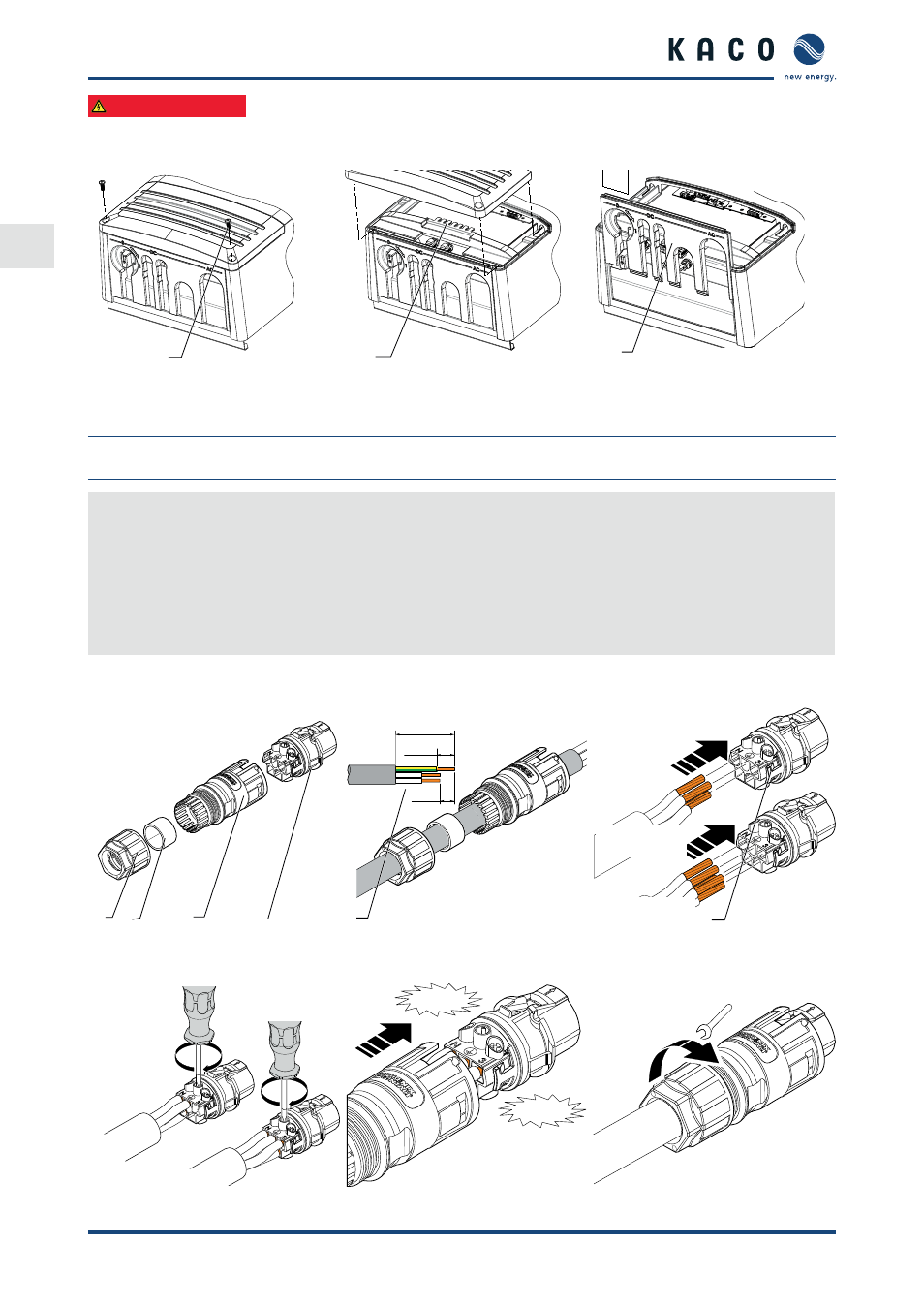

Figure 5 : Démonter le cache Figure 6 : Retirer le cache Figure 7 : Retirer la glissière
Légende
1 Vis de fixation (2x) 2 Couvercle du compartiment de
raccordement
3 Glissière
Ouvrir le compartiment de raccordement
ඣ Vous avez procédé au montage mural.
1.
Mettre le disjoncteur CC sur OFF.
2. Dévisser les vis de fixation du cache du compartiment de raccordement.
3. Soulever le cache.
4. Tirer la glissière vers le haut.
» Configurer le connecteur à fiche CA pour le raccord.
1.5.1 (7.1.1) Configurer le connecteur à fiche CA
3 1 2 4
0,47 In
(12mm)
1,97 In
(50mm)
0,31 In
(8mm)
5 4
raccordement
triphasé
raccordement
monophasé
Figure 8 : Connecteur à fiche CA Figure 9 : Dénuder le câble Figure 10 : Raccorder les fils
1 Nm
1 Nm
raccordement
triphasé
raccordement
monophasé
CLICK !
CLICK !
30
6,5 Nm
Figure 11 : Serrer les vis Figure 12 : Insérer le bornier dans le
boîtier
Figure 13 : Serrer le raccord du câble
