Guida rapida di montaggio (in italiano)
Pagina 14 Guida rapida di montaggio KACO blueplanet 3.0-4.6 TL1
150mm
150mm
250mm
500 mm
700 mm
500 mm
700 mm
121 mm
497 mm
242 mm
5
6
3 mm
15 mm
1
3
2
4

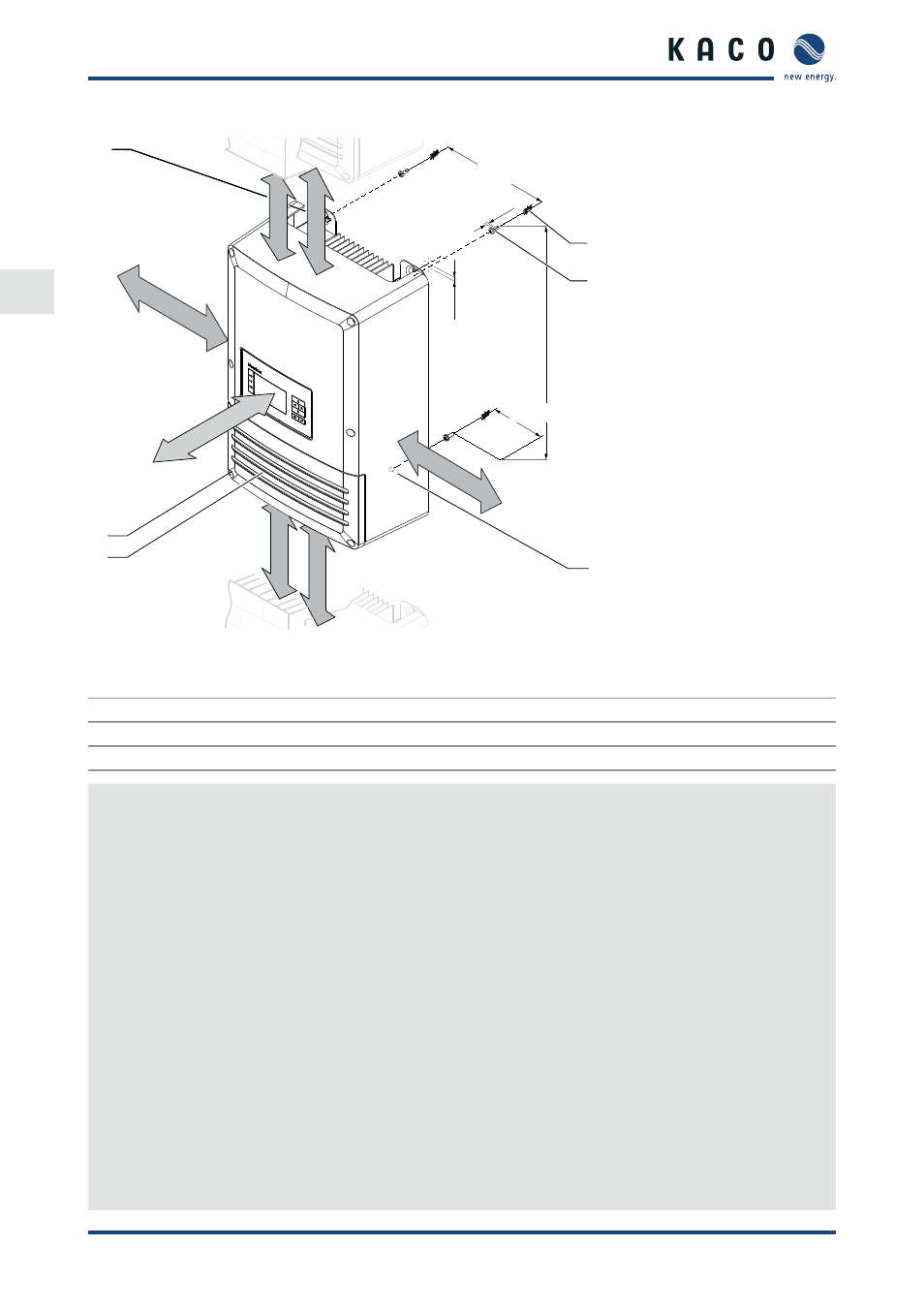

Immagine 4: Distanze minime / Fissaggio dell'inverter
Legenda
1 Coperchio del vano collegamenti 4 Tasselli (3x)
2 Viti per il fissaggio (2xTorx) 5 Viti per il montaggio (3x)
3 Linguette di fissaggio 6 Foro per il fissaggio dell'inverter
Montaggio dell’inverter
1. Segnare la posizione dei fori superiori sulla parete in base alla quotatura riportata nella Figura 8, o sfruttando
gli incavi presenti nelle linguette di fissaggio sul retro dell’apparecchio.
AVVERTENZA Rispettare le distanze minime tra gli inverter (700 mm) o tra l’inverter e il soffitto/il pavimento
(500 mm) e le distanze laterali (150 mm e 250 mm).
2. Applicare i tasselli.
3. Avvitare le viti superiori per il montaggio alla distanza dalla parete indicata (3 mm)
4. Con le linguette di fissaggio agganciare l’inverter sulle viti.
5. Svitare le viti di fissaggio del coperchio del vano collegamenti.
6. Estrarre il coperchio del vano collegamenti verso il basso.
7. Variante 1: Segnare la posizione del foro inferiore.
8. Sganciare l’inverter e applicare il tassello di bloccaggio dell’inverter.
9. Agganciare nuovamente l’inverter sulle viti superiori e fissare alla parete con la vite inferiore per il montaggio.
10. Variante 2: Rimuovere il pezzo scorrevole. (Vedere la figura 7 a pagina 6)
11. Eseguire il foro della dimensione adatta al tassello e fissare con la vite per il montaggio a muro.
12. Inserire l’elemento scorrevole.
13. Applicare il coperchio sull’apparecchio.
14. Avvitare le viti di fissaggio del coperchio.
» Il montaggio dell’inverter è terminato. Proseguire con l’installazione.
