Guida rapida di montaggio (in italiano)
Guida rapida di montaggio KACO blueplanet 3.0-4.6 TL1 Pagina 17
Elettricista specializzato
2.6.1 (7.2.1) Collegamento dell'inverter alla rete di alimentazione elettrica
Tipo di apparecchio Sezione del condut-
tore Protezione: fusibili a filo gL o salvavita analoghi
KACO blueplanet 3.0-4.6 TL1 6,0 mm² 25 A per sezioni di 4,0 mm²
Tabella 2: Sezioni raccomandate e relative protezioni per le linee NYM
AVVERTENZA
Durante l'immissione in rete, in caso di elevata resistenza di linea, cioè con cavo dal lato rete partico-
larmente lungo, la tensione sulle morsettiere di rete dell'inverter aumenta. L'inverter controlla questa
tensione.
Qualora superi il valore soglia specifico di sovratensione per il paese di installazione l'inverter si
disinserisce.
› Assicurarsi che i conduttori utilizzati abbiano sezioni sufficientemente grandi e che linee siano
corte.
Esecuzione dell'allacciamento alla rete
ඣ Connettore CA configurato.
1.
Innestare il connettore configurato sul connettore dell'apparecchio.
2. Posare correttamente le linee.

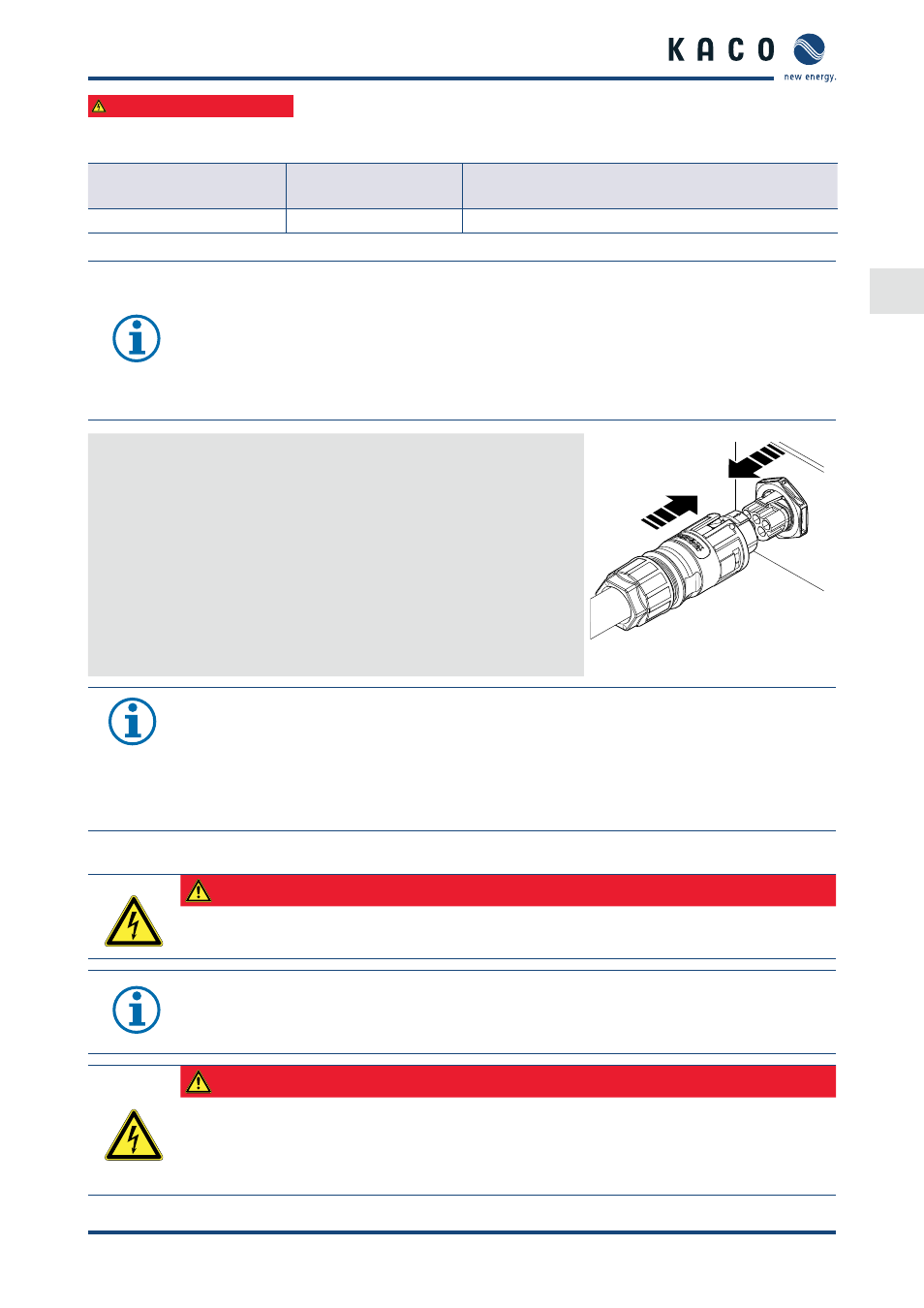

» L'inverter adesso è collegato alla rete elettrica. Immagine 15: Innestare il connettore
CA sul connettore dell'apparecchio.
AVVERTENZA
Nell'installazione finale è necessario prevedere un dispositivo di disconnessione dal lato CA. Questo
dispositivo deve essere applicato in maniera tale da poter essere accessibile senza impedimenti in
qualsiasi momento.
Qualora le disposizioni di installazione prescrivano un interruttore differenziale, questo dovrà essere
di tipo A.
2.6.2 (7.3) Collegamento del generatore PV
PERICOLO
Pericolo di morte dovuto a tensioni da contatto!
› In base alla norma IEC62109-1 §5.3.1 una messa a terra di moduli FV collegati o stringhe è vietata.
AVVERTENZA
I moduli FV collegati in base alla norma IEC 61730 devono essere di classe A e adeguati alla tensione
di sistema CC nominale e in ogni caso alla tensione CA di rete.
PERICOLO
Pericolo di morte dovuto a tensioni da contatto!
› Durante il montaggio: tenere separati i conduttori CC positivo e CC negativo da quello di terra (PE).
›
Disconnettere l'inverter dal generatore FV azionando il sezionatore CC integrato.
›
Estrarre il connettore.
