Zkrácený návod k obsluze (Česky)
Strana 68 Stručný návod k montáži zařízení KACO blueplanet 3.0-4.6 TL1
150mm
150mm
250mm
500 mm
700 mm
500 mm
700 mm
121 mm
497 mm
242 mm
5
6
3 mm
15 mm
1
3
2
4

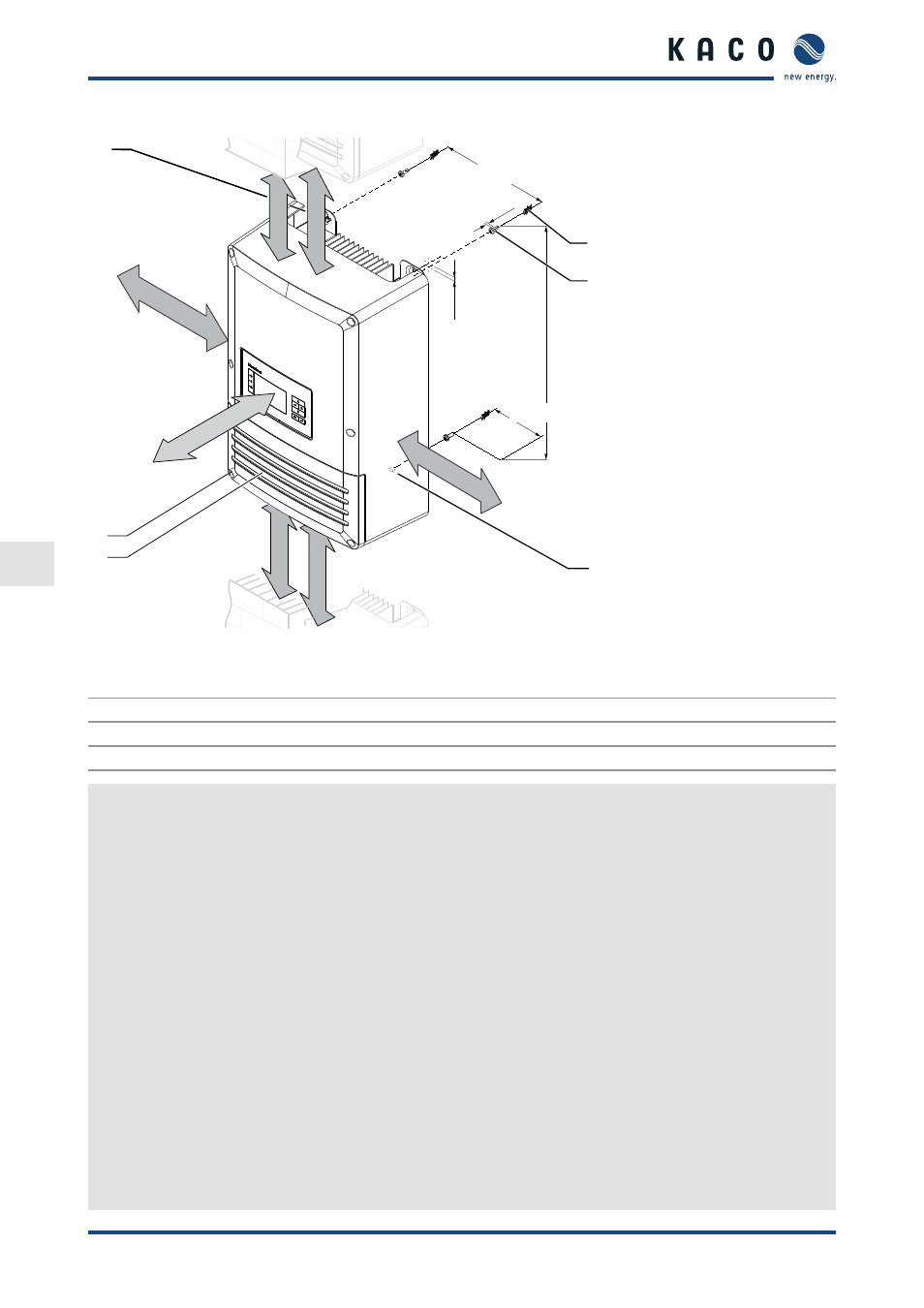

Obr. 4: Minimální vzdálenosti/ zavěšení střídače
Popis
1 Kryt přípojné části 4 hmoždinka (3x)
2 šrouby pro upevnění (2x Torx) 5 šrouby pro montáž (3x)
3 závěsná oka 6 otvor pro zajištění střídače
Montáž střídače
1. Na zeď si vyznačte polohu horních vrtaných otvorů podle rozměrů v obrázku 8 nebo pomocí závěsných ok na
zadní straně skříně.
UPOZORNĚNÍ: Dodržte minimální vzdálenosti mezi dvěma střídači (700 mm), resp. mezi střídačem a stropem/
podlahou (500 mm) i postranní vzdálenosti (150 mm a 250 mm).
2. Vložte hmoždinky.
3. Zašroubujte horní šrouby pro montáž do zdi podle uvedeného rozměru (3 mm).
4. Zavěste střídač závěsnými oky na šrouby.
5. Vyšroubujte šrouby pro upevnění na krytu přípojné části.
6. Odeberte kryt připojovacího prostoru.
7. Varianta 1: Vyznačte si polohu spodního otvoru.
8. Sejměte střídač a vložte hmoždinku pro zajištění střídače.
9. Opět zavěste střídač na horní šrouby a upevněte jej spodním šroubem pro montáž ke zdi.
10. Varianta 2: Odebrte šoupátko. (viz obrázek 7, strana 6)
11. Vyvrtejte otvor podle velikosti hmoždinky a upevněte jej spodním šroubem pro montáž.
12. Nasaďte šoupátko.
13. Nasaďte na skříň kryt.
14. Zašroubujte šrouby pro upevnění krytu.
» Střídač je nyní namontován. Pokračujte v instalaci.
