Conexiones externas SMA Solar Technology AG
70 SC20_25_35-IES094521 Instrucciones de instalación
6.9.2 Línea de datos RS485 para la comunicación con unidades
Sunny String-Monitor
La comunicación entre el Sunny Central Control y los Sunny Central String Monitor opcionales
(distribuidor de CC con monitorización de la corriente String integrada) se realiza mediante una línea
de datos RS485 en el puerto COM1 del Sunny Central Control. La línea de datos RS485 de la
monitorización de la corriente String del Sunny String-Monitor se conecta al subgrupo HUB en el
Sunny Central.

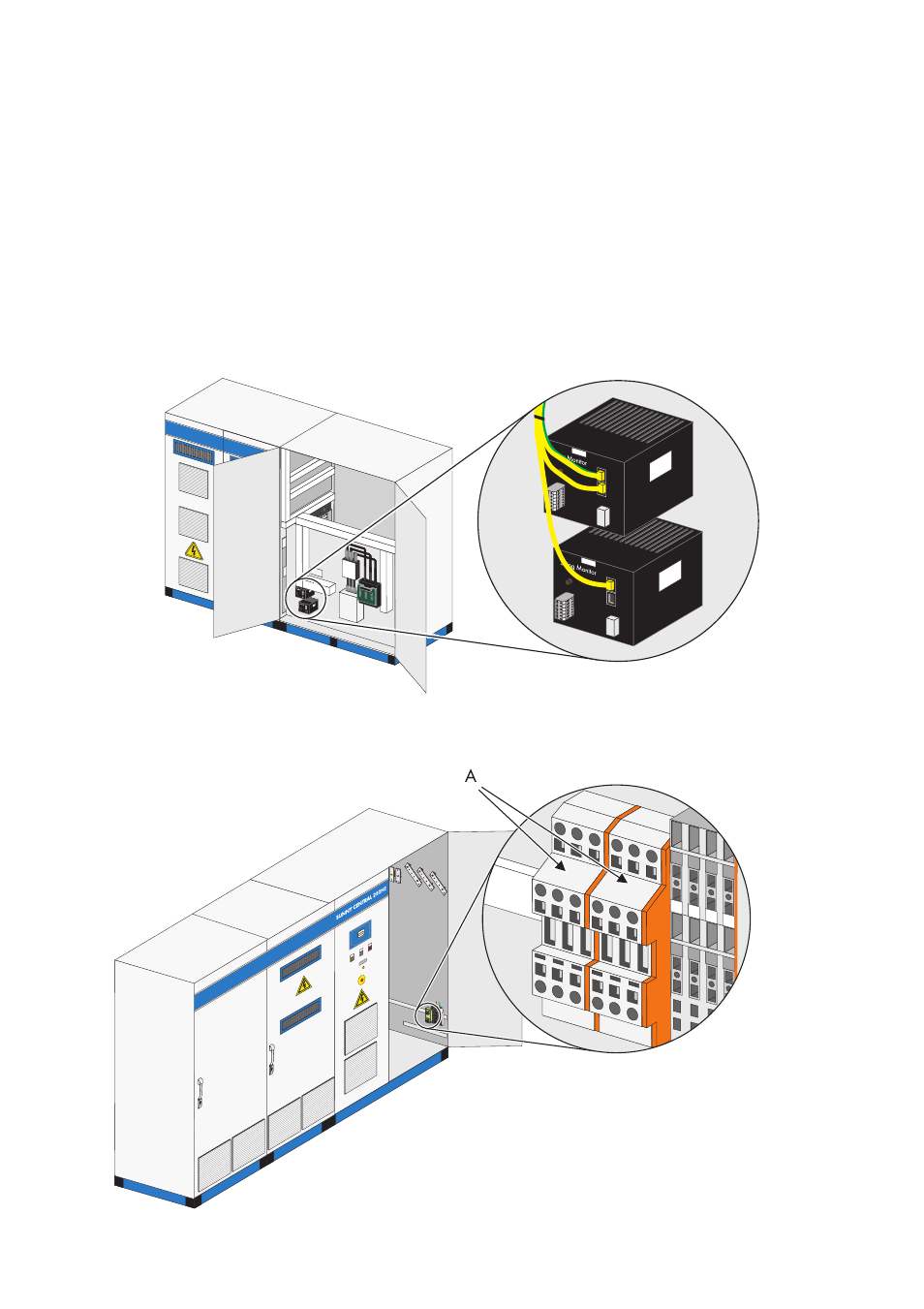

El concentrador (Hub) se encuentra en el armario de CA. En el siguiente gráfico se muestra la
posición del concentrador en el Sunny Central 250HE.
En el Sunny Central 350 las conexiones del concentrador se llevan a los bornes (A). En el siguiente
gráfico se muestra la posición de los bornes de conexión en el Sunny Central 350.
