SMA Solar Technology AG Conexiones eléctricas internas
Instrucciones de instalación SC20_25_35-IES094521 51
5.10 Conectar la resistencia del EVR (opcional)
La resistencia del EVR aumenta la tensión de CC máxima admisible que en la conexión del equipo
funcionando en vacío debe ser de 1000 V CC. La resistencia del EVR se monta en el techo del
Sunny Central. Si se usa la resistencia del EVR, no es posible un conducto de aire de escape a través
del techo del Sunny Central. El conducto de aire de escape debe pasar por la pared posterior.

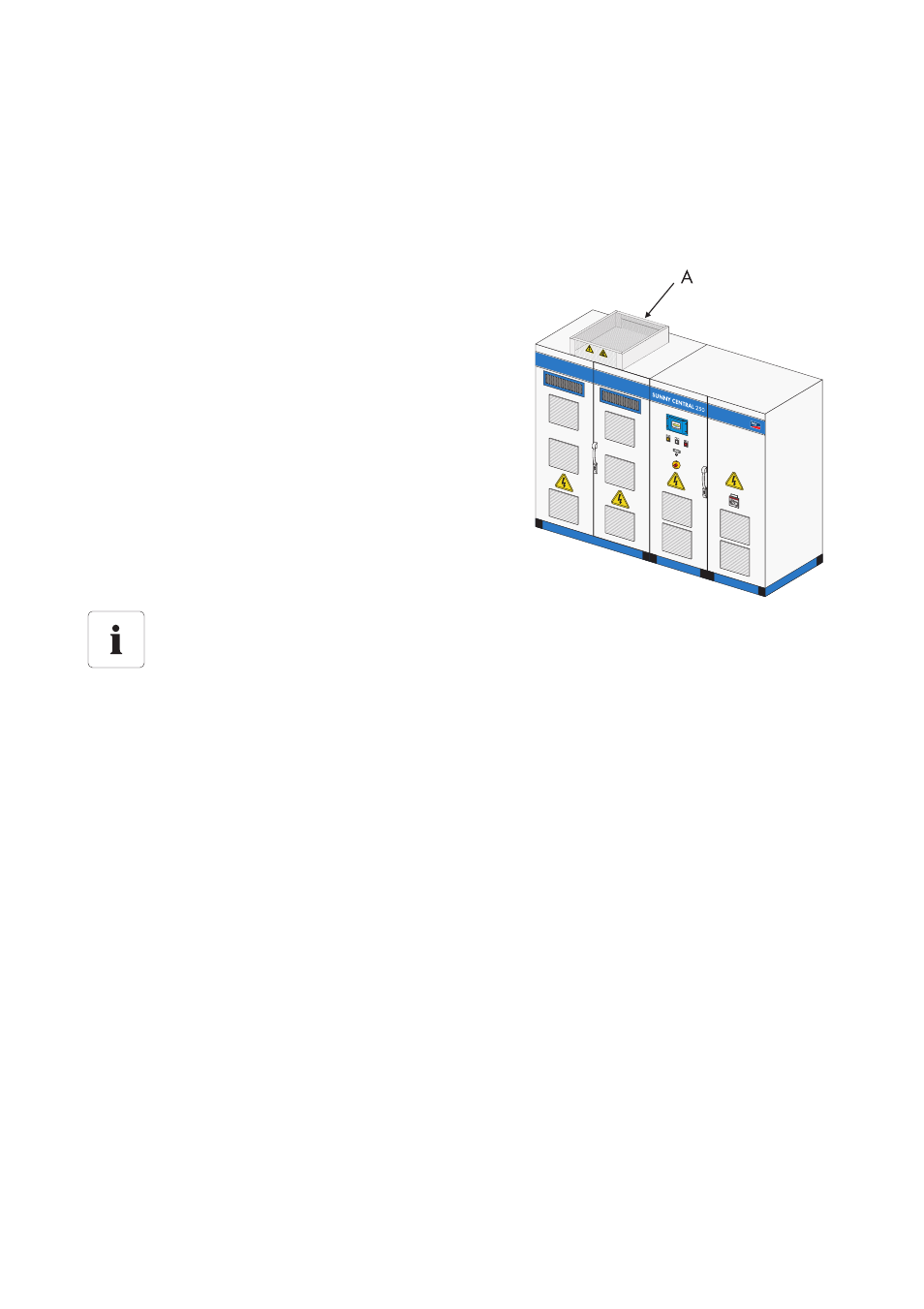

En el siguiente gráfico se muestra la posición de la
resistencia del EVR (A) en el ejemplo del
Sunny Central 250.
1. Deslice la resistencia del EVR entre los carriles sobre el techo del Sunny Central.
2. Quite los 9 tornillos de la rejilla de protección de la resistencia del EVR.
3. Retire la rejilla de protección hacia delante.
4. Conecte el cable de puesta a tierra de la resistencia del EVR en el lado izquierdo del perno.
5. Fije la resistencia del EVR a los carriles mediante los dos tornillos izquierdo y derecho de la
resistencia del EVR.
6. Conecte el cable de potencia (incluido en el volumen de suministro) tal como se indica en el
esquema de conexiones.
7. Fije la rejilla de protección a la resistencia del EVR mediante los 9 tornillos.
☑ La resistencia del EVR está conectada.
Posición de los bornes de conexión de la resistencia del EVR.
Mediante la designación de los medios de producción (BMK) y del esquema de
conexiones incluido puede determinarse con exactitud la ubicación de la resistencia del
EVR.
