SMA Solar Technology AG Conexiones eléctricas internas
Instrucciones de instalación SC20_25_35-IES094521 45
5.6 Conectar las líneas de mando internas
Las líneas de mando internas X8 y X9 se encuentran en el canal para cables de interconexión del
armario del inversor. Éstas conecta al armario de CA con la placa de control. La placa de control se
encuentra en el componente de potencia.

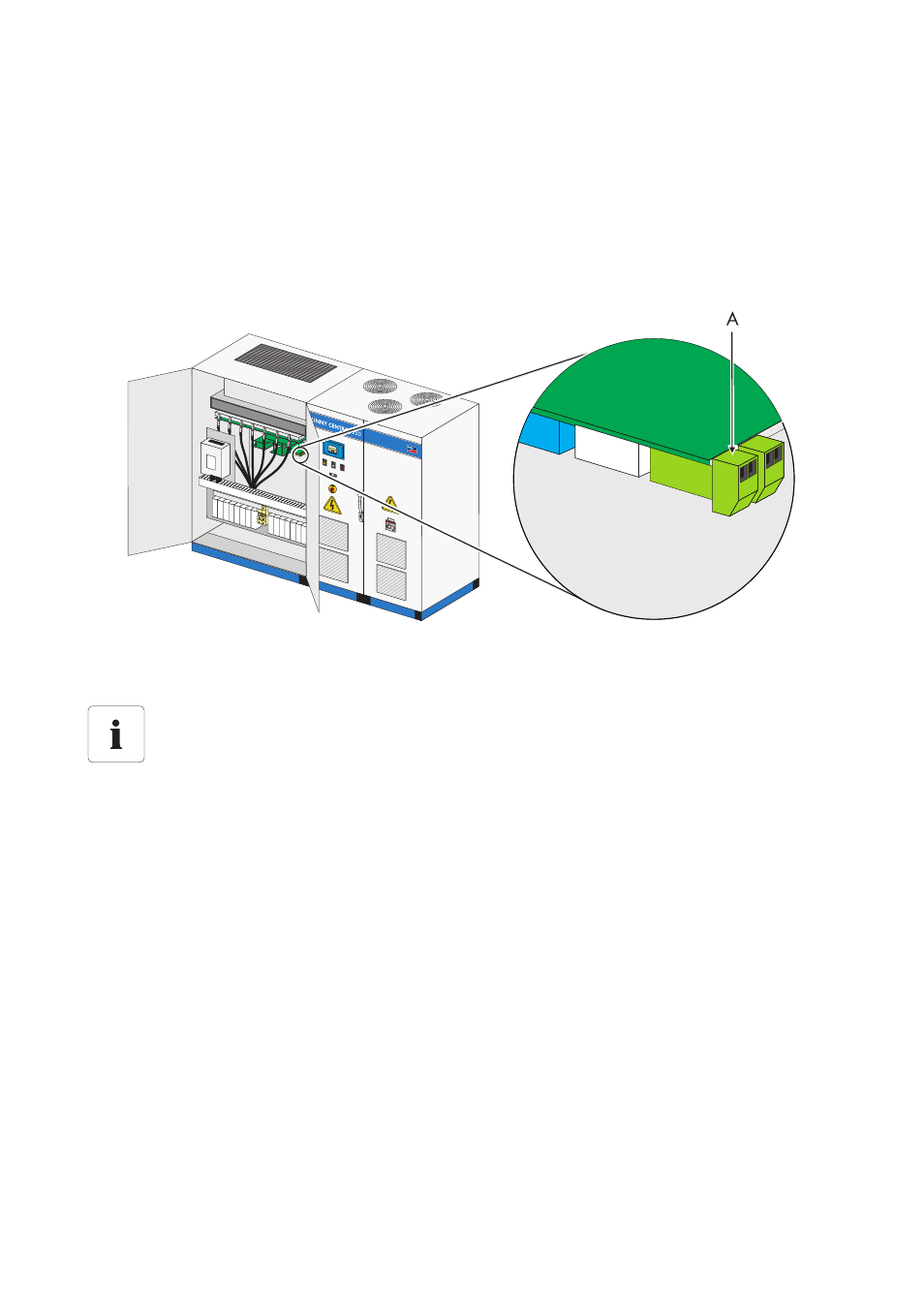

En el siguiente gráfico se muestra a modo de ejemplo el contacto enchufable en la placa de control
del Sunny Central 250.
1. Conecte las líneas de mando X8 y X9 a la placa de control.
☑ Las líneas de mando están conectadas.
A Contacto enchufable para las líneas de mando internas X8 y X9
Posición de los bornes de conexión de las líneas de mando
La posición precisa del contacto enchufable se diferencia en función del modelo.
Mediante la designación de los medios de producción (BMK) y del esquema de
conexiones incluido puede determinarse con exactitud la ubicación de los bornes de
conexión.
