SMA Solar Technology AG Conexiones externas
Instrucciones de instalación SC20_25_35-IES094521 57

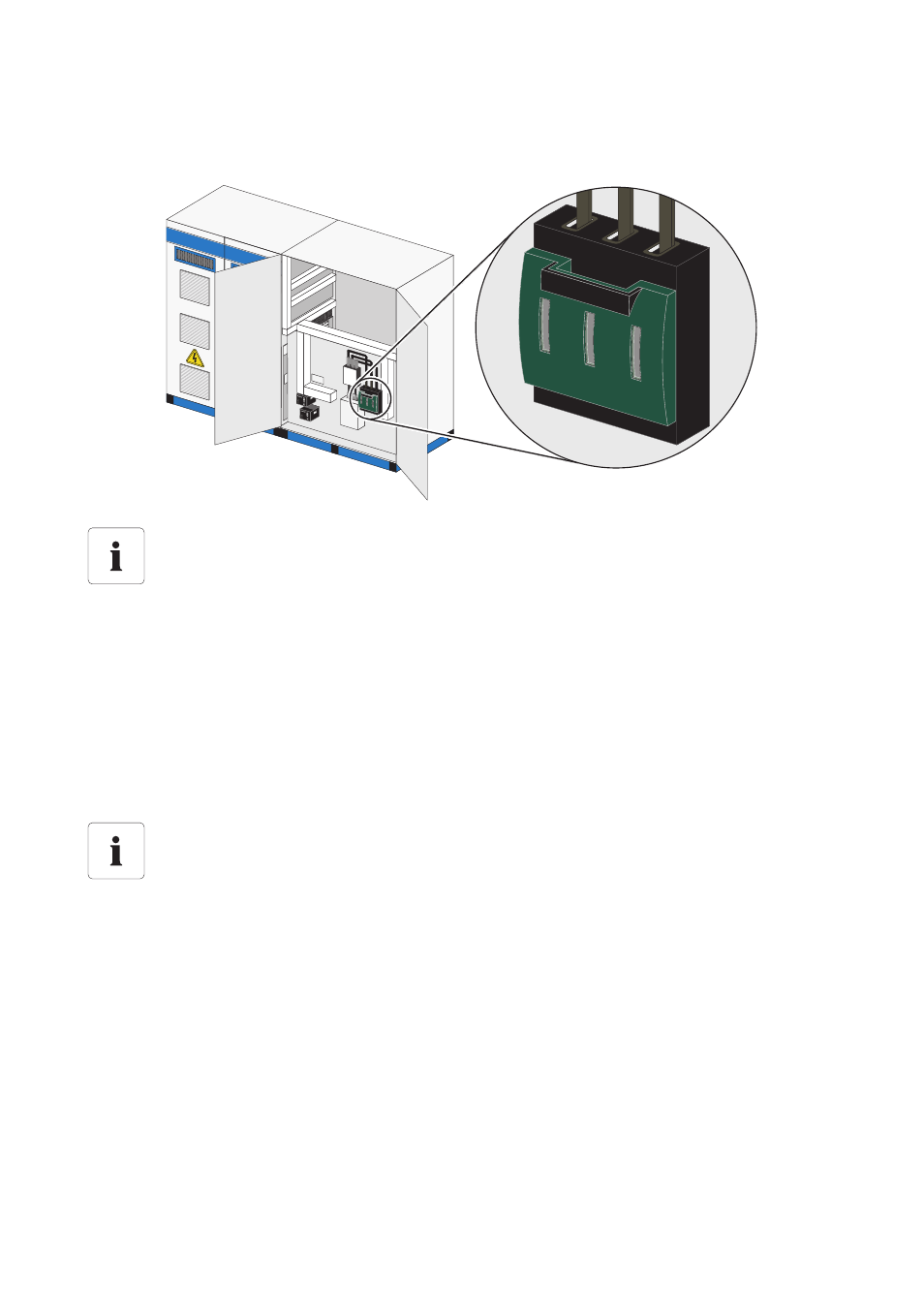

En el siguiente gráfico se muestran a modo de ejemplo los puntos de conexión de la red de CA del
Sunny Central 250HE.
1. Haga pasar el cable por la abertura de la parte inferior del armario de CA.
2. Dote a los cables de terminales de cables.
3. Conecte los cables.
4. Monte la descarga de tracción de las líneas de conexión a la red de CA. Fije la descarga de
tracción a las grampas de carril mediante las abrazaderas de cable incluidas.
☑ Los cables de CA están conectados.
Posición de los puntos de conexión a la red de CA
La posición precisa de los puntos de conexión de la red de CA se diferencia en función
del modelo. Mediante la designación de los medios de producción (BMK) y del esquema
de conexiones incluido puede determinarse con exactitud la ubicación de los puntos de
conexión a la red de CA.
Tener en cuenta el campo giratorio
En los puntos de conexión a la red debe haber un campo giratorio a derechas. Si no hay
ningún campo giratorio a derechas, el Sunny Central comunica un error.
