SMA Solar Technology AG Conexiones externas
Instrucciones de instalación SC20_25_35-IES094521 63
6.5.2 Sunny Central 350

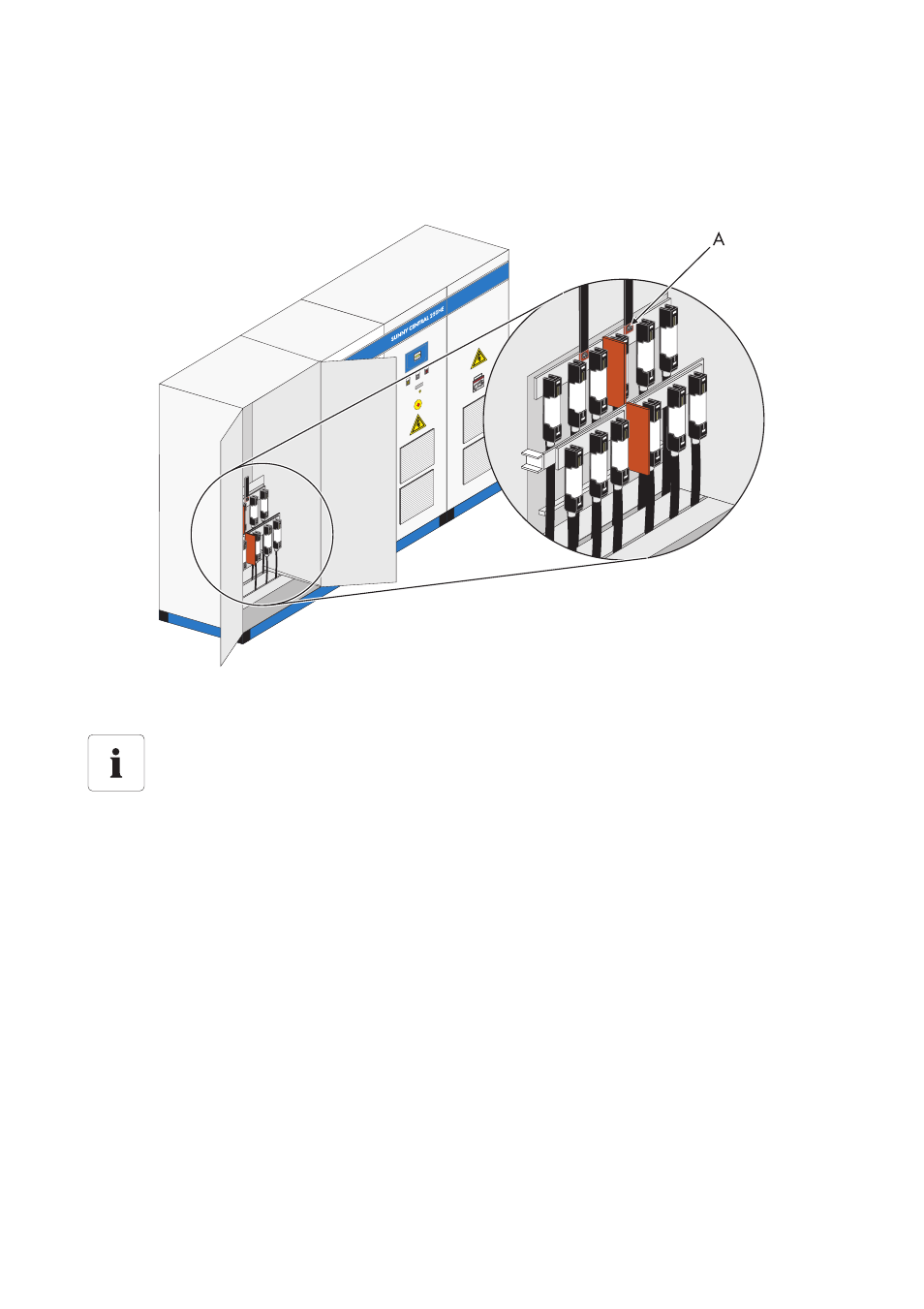

En el siguiente gráfico se muestran a modo de ejemplo las conexiones de las entradas de CC del
Sunny Central 350.
Los fusibles de CC van dispuestos en dos filas. A continuación se conectan los cables a los fusibles
de CC de la placa de montaje posterior. Realice primero la conexión del cable de CC posterior y
conecte a continuación los cables de CC anteriores a los fusibles.
A Punto de conexión del cable de CC
Posición de las entradas de CC
La posición precisa de las entradas de CC se diferencia en función del modelo. Mediante
la designación de los medios de producción (BMK) y del esquema de conexiones incluido
puede determinarse con exactitud la ubicación de las entradas de CC.
