Conexiones eléctricas internas SMA Solar Technology AG
46 SC20_25_35-IES094521 Instrucciones de instalación
5.7 Conectar la monitorización de aislamiento (opcional)
La línea de conexión de 2 hilos de la monitorización de aislamiento se encuentra en el canal para
cables de interconexión. Estos conectan el armario de CC con la monitorización de aislamiento. El
elemento de monitorización de aislamiento se encuentra en el armario de CC.

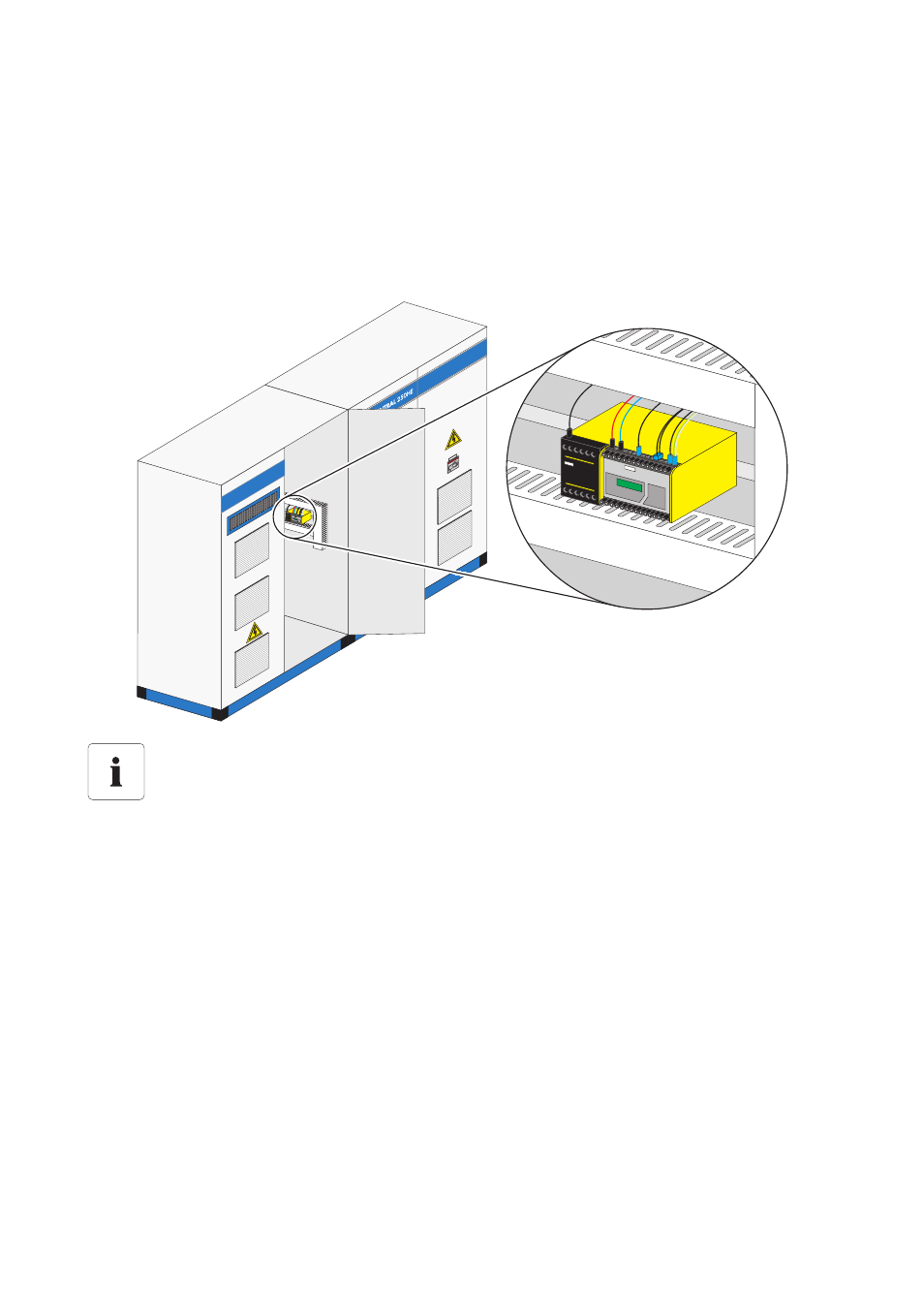

En el siguiente gráfico se muestra a modo de ejemplo la posición de la monitorización de aislamiento
del Sunny Central 250.
1. Conecte la monitorización de aislamiento.
☑ La monitorización de aislamiento está conectada.
Posición de la monitorización de aislamiento.
La posición precisa de la monitorización de aislamiento se diferencia en función del
modelo. Mediante la designación de los medios de producción (BMK) y del esquema de
conexiones incluido puede determinarse con exactitud la ubicación de la monitorización
de aislamiento.
