SMA Solar Technology AG Conexiones eléctricas internas
Instrucciones de instalación SC20_25_35-IES094521 33
4. Conecte las líneas de mando al bloque de bornes de interconexión.
☑ Las líneas de mando están conectadas.
5.2 Conectar cables de potencia
5.2.1 Sunny Central 200 / 250 / 250HE
Los cables de potencia conectan los componentes de potencia del armario de CC/inversor con el
filtro senoidal del armario de CA.
Los cables de potencia (U1, V1, W1) ya están conectados al filtro senoidal y están cortados a
medida de forma que las asignaciones a los componentes de potencia sean claros.

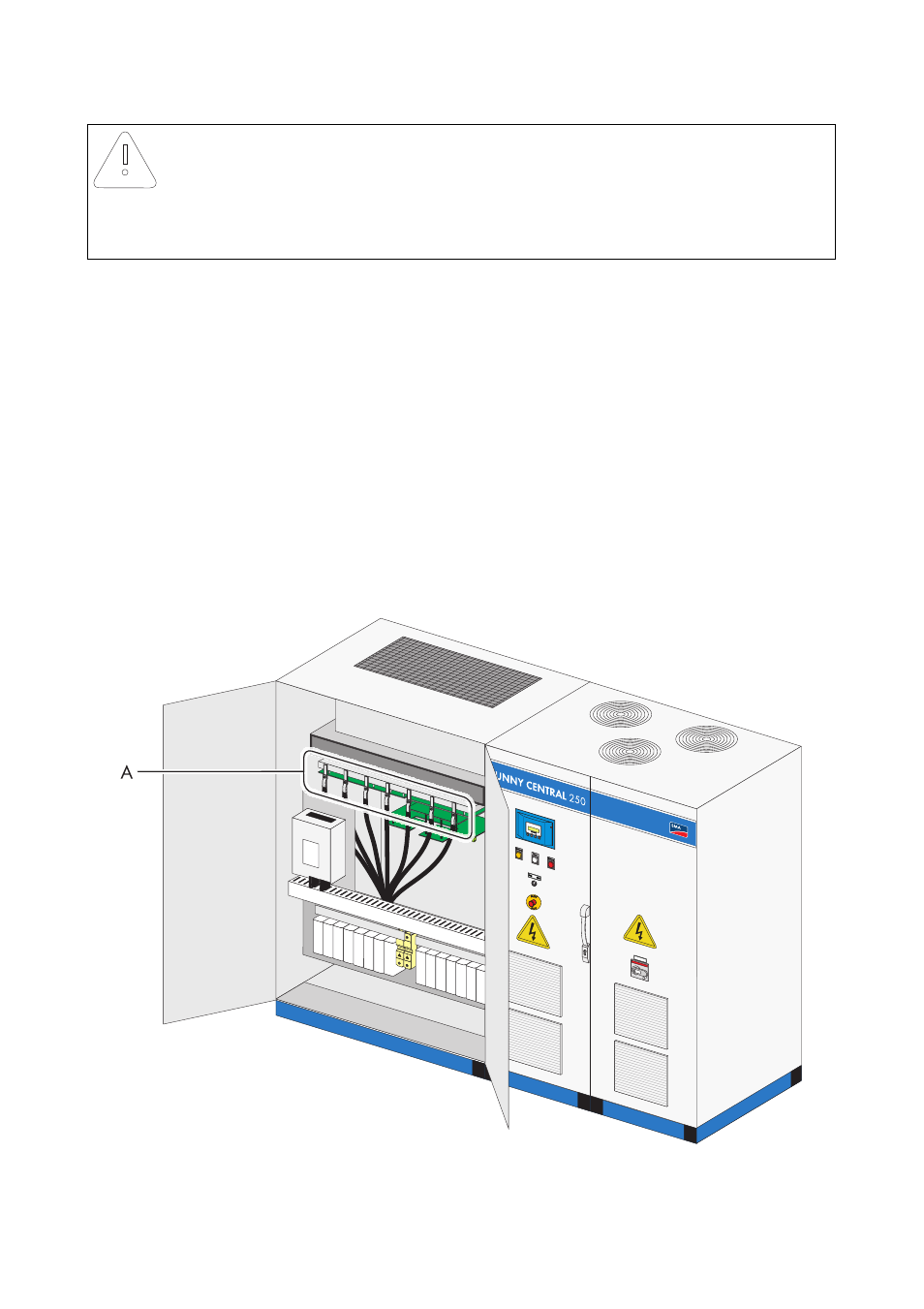

En el siguiente gráfico se muestran los puntos de conexión de los cables de potencia al componente
de potencia del Sunny Central 250
¡Atención!
Los pasacables permeables al aire provocan corrosión en el Sunny Central.
• Comprima las chapas corredizas de forma suficientemente firme.
• Apriete las tuercas moleteadas a las chapas corredizas.
A Bridas de conexión del componente de potencia
