HEIDENHAIN iTNC 530 675
1
7.9 Repr
esentación de la pieza en br
ut
o en el espacio de tr
abajo
17.9 Representación de la pieza en
bruto en el espacio de trabajo
Aplicación
En el modo de funcionamiento Test del programa se puede comprobar
gráficamente la posición del bloque en el espacio de la máquina y se
puede activar la supervisión del espacio de trabajo en el modo de
funcionameinto Test del programa.

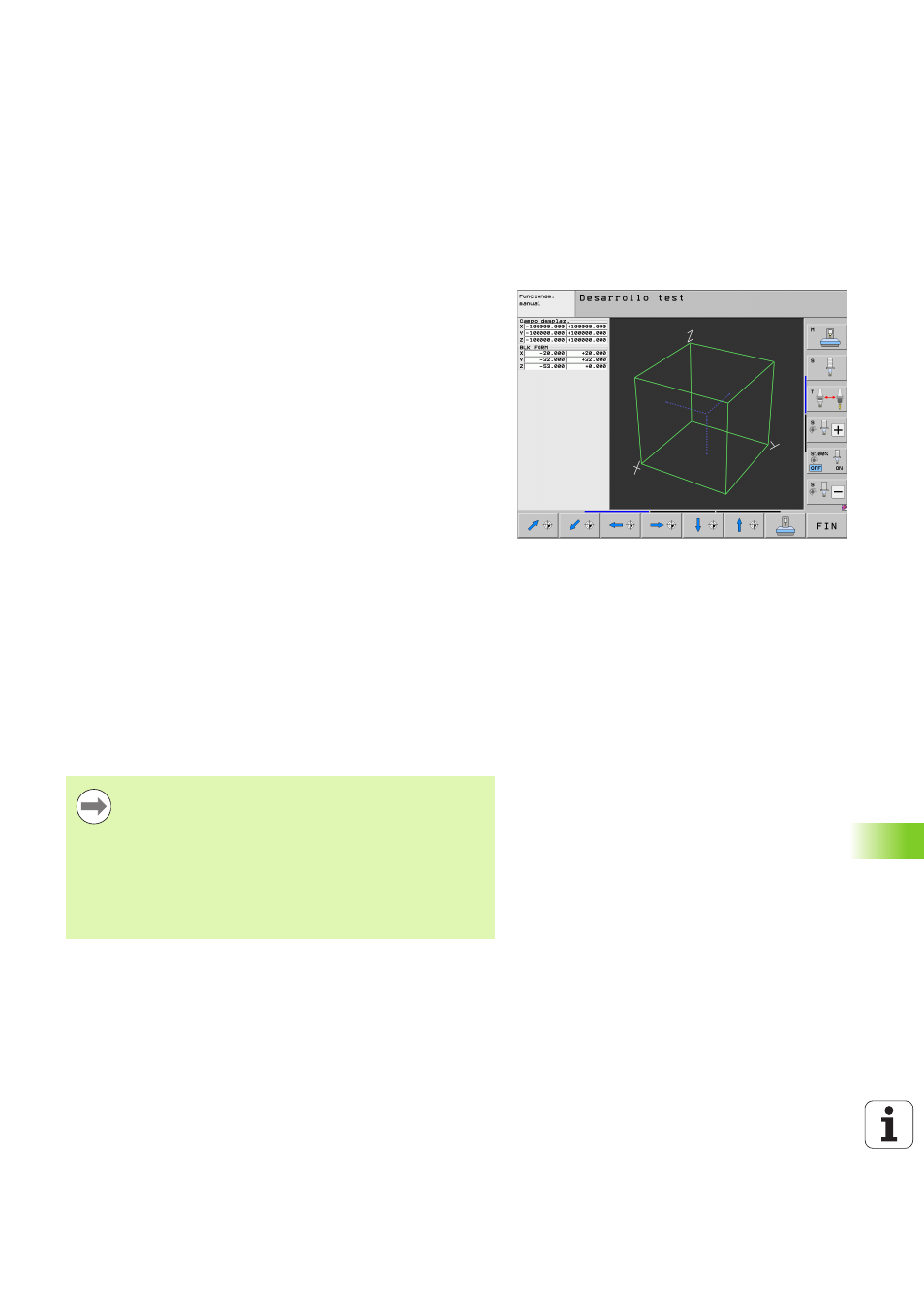

El TNC representa un paralelepípedo transparente como espacio de
trabajo, cuyas dimensiones están detalladas en la tabla campo de
desplazamiento
(color estándar: verde) El TNC toma las dimensiones
para el espacio de trabajo de los parámetros de máquina para el
margen de desplazamiento activado. Debido a que el margen de
desplazamiento está definido en el sistema de referencia de la
máquina, el punto cero del cuadrado corresponde al punto cero de la
máquina. La posición del punto cero de la máquina en el cubo se
puede hacer visible pulsando la softkey M91 (2ª carátula de softkeys)
(color estándar; blanco).
Un nuevo cubo representa la pieza en bruto, cuyas medidas están
detalladas en la tabla FORMA BLK (color estándar: azul) El TNC toma las
medidas de la definición de la pieza en bruto del programa
seleccionado. El cubo de la pieza en bruto define el sistema de
coordenadas de introducción, cuyo punto cero se encuentra dentro del
cubo del campo de desplazamiento. La posición del punto cero activo
en el campo de desplazamiento puede hacerse visible pulsando la
softkey "Visualizar punto cero de la pieza" (2ª carátula de softkeys).
En casos normales para realizar el test del programa no tiene
importancia donde se encuentre el bloque de la pieza dentro del
espacio de trabajo. Sin embargo, si se verifican programas, que
contienen desplazamientos con M91 o M92, deberá desplazarse
"gráficamente" la pieza bruta, de forma que no se produzcan daños en
el contorno. Para ello emplear las softkeys indicadas en la siguiente
tabla.
Si se quiere realizar un test de colisiones gráfico (opción
de software) se debe desplazar el punto de referencia de
tal manera que no se presentan avisos de colisiones.
Mediante la softkey "Mostrar el cero pieza en el espacio"
se puede mostrar la posición de la pieza en bruto dentro
del sistema de coordenadas de la máquina. Deberá
posicionar su pieza sobre estas coordenadas en la mesa
de la máquina para disponer durante la ejecución de las
mismas condiciones como en el test de colisiones.
