HEIDENHAIN iTNC 530 515
12.5 F
unciones auxiliar
e
s par
a
ejes gir
a
to
ri
os
Mantener la posición del extremo de la
herramienta durante el posicionamiento de los
ejes basculantes (TCPM): M128 (opción de
software 2)
Comportamiento estándar
El TNC desplaza la herramienta a las posiciones determinadas en el
programa de mecanizado. Cuando en un programa se modifica la
posición de un eje basculante, debe calcularse la desvíación resultante
en los ejes lineales y desplazarse en una frase de posiconamiento.
Comportamiento con M128 (TCPM: Tool Center Point
Management)

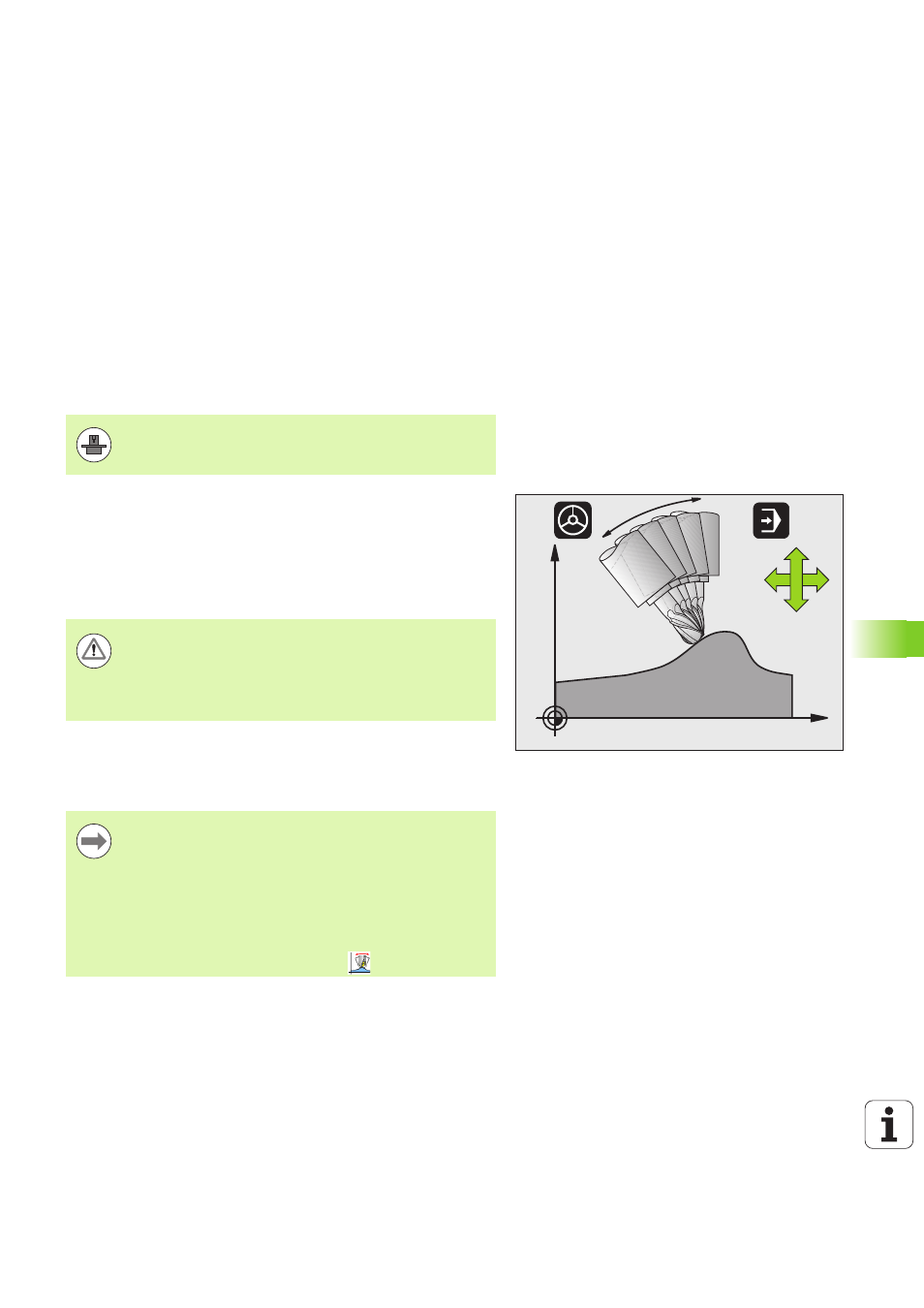

Cuando en un programa se modifica la posición de un eje basculante
controlado, durante el proceso de inclinación no varía la posición del
extremo de la hta. respecto a la pieza.
Para poder modificar la posición del eje basculante con el volante
durante la ejecución del programa, se emplea M128 junto con M118. La
sobreposición de posicionamientos del volante se realiza cuando está
activada M128 en el sistema de coordenadas fijo de la máquina.
Detrás de M128 se puede introducir un avance con el cual el TNC realiza
el movimiento de compensación en los ejes lineales. Si no se
introduce ningún avance, o se programa un avance mayor al indicado
en el parámetro de máquina 7471, actúa el avance de MP7471.
El fabricante de la máquina deberá determinar la
geometría de ésta en la descripción de la cinemática.
X
Z
B
Z
X
¡Atención! ¡Peligro para la pieza!
En ejes basculantes con dentado Hirth: La posición del eje
basculante sólo cambia cuando se ha retirado la hta. De lo
contrario se puede perjudicar el contorno al salir del
dentado.
Retroceder antes de los posicionamientos con M91 o M92:
M128
.
Para evitar daños en el contorno, con M128 sólo se puede
emplear una fresa esférica.
La longitud de la herramienta debe referirse al centro de la
esfera de la fresa esférica.
Cuando está activada M128, el TNC indica en la
visualización de estados el símbolo
.
