596 Funcionamiento manual y ajuste
14.8 Compensar la inclinación de la pieza con el sist
ema de palpación
14.8 Compensar la inclinación de la
pieza con el sistema de
palpación
Introducción

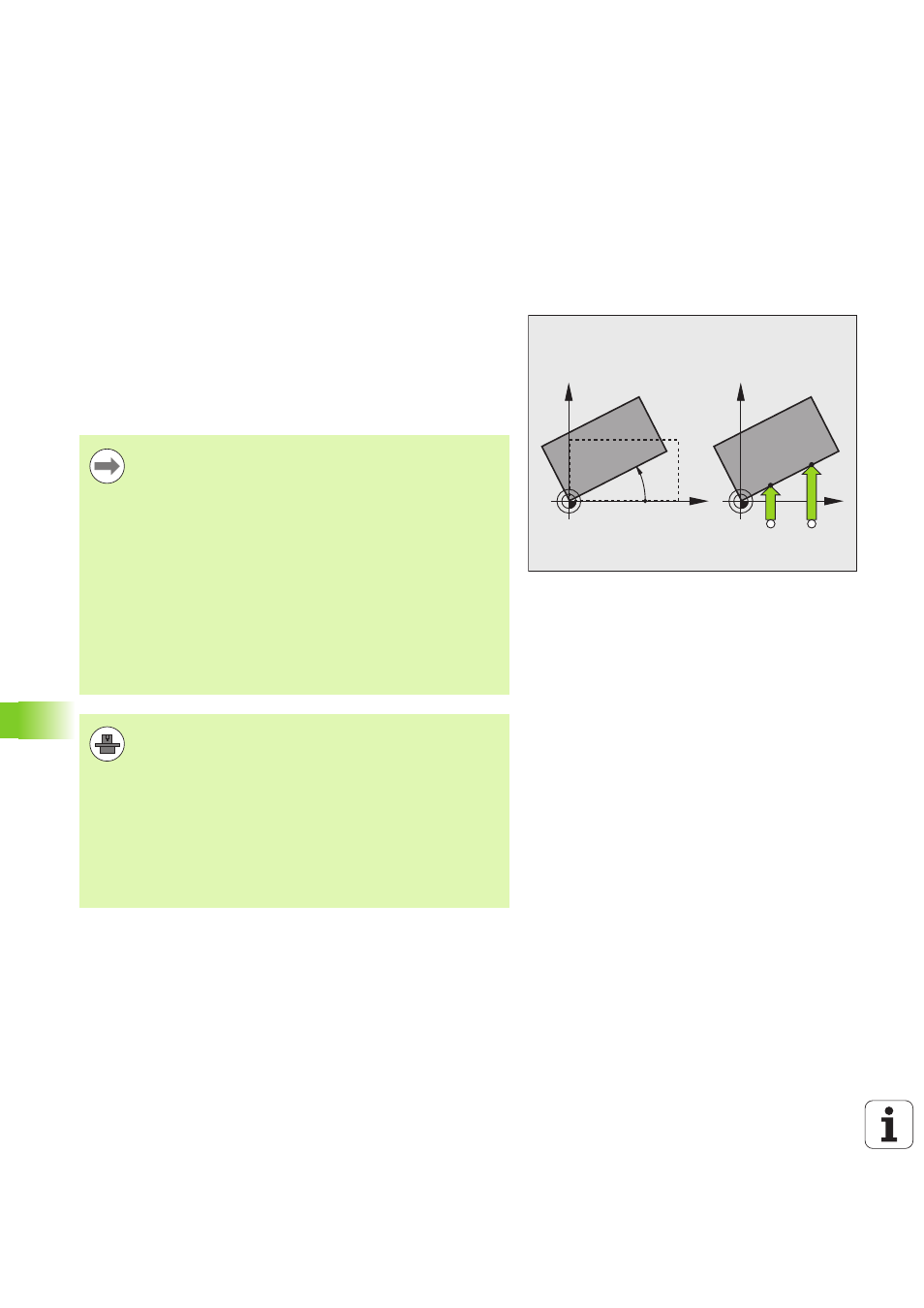

El TNC compensa una inclinación de la pieza mediante el "Giro básico".
Para ello el TNC fija el ángulo de giro sobre el ángulo que forma una
superficie de la pieza con el eje de referencia angular del plano de
mecanizado. Véase figura de la derecha.
De forma alternativa, también se puede compensar la inclinación de
pieza calculada mediante un giro de la mesa giratoria.
X
Y
PA
X
Y
A B
Seleccionar siempre la dirección de palpación para medir
la inclinación de la pieza perpendicular al eje de referencia
angular.
Para calcular correctamente el giro básico en la ejecución
del programa, deberán programarse ambas coordenadas
del plano de mecanizado en la primera frase de
desplazamiento.
También puede utilizar un giro básico en combinación con
la función PLANE. En ese caso, debe activar en primer
lugar el giro básico y, a continuación, la función PLANE.
En caso de modificar el giro básico, el TNC pregunta al salir
del menú, si desea memorizar el giro básico modificado
también en la correspondiente fila activa de la tabla de
presets. En ese caso, confirmar con la tecla ENT.
El TNC también puede realizar una compensación de
sujeción en tres dimensiones, en el caso de que su
máquina esté preparada para ello. Para ello deberá
ponerse en contacto con el fabricante de su máquina.
Ajustando el valor del Bit 18 en el MP76800, el mensaje de
fallo Ángulo del eje distinto al ángulo de inclinación
se puede omitir al calcular un giro básico y al alinear la
pieza de trabajo mediante el eje de giro con ciclos de
palpación manuales. De este modo, se puede determinar
el giro básico en puntos que no serían accesibles sin la
pivotación del cabezal.
