368 Programación: Parámetros Q
9.12 Ejemplos de pr
ogr
amación

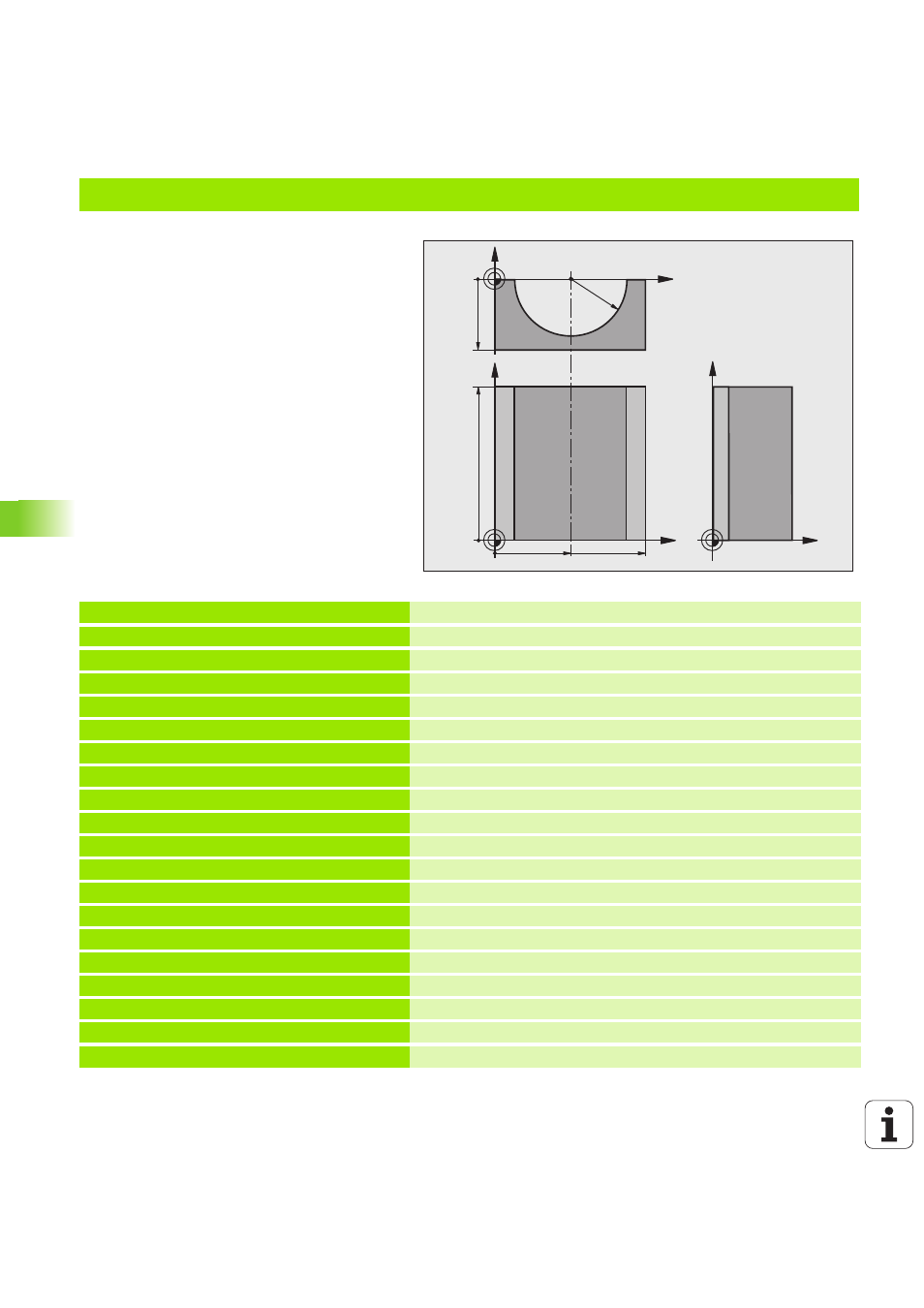

Ejemplo: Cilindro concavo con fresa esférica
Desarrollo del programa
 El programa sólo funciona con fresa radial, la
longitud de la hta. se refiere al centro de la bola
 El contorno del cilindro se realiza por medio de
muchas pequeñas rectas (definible mediante
Q13) Cuantos más puntos se definan, mejor
será el contorno.
 El cilindro se fresa en tramos longitudinales
(aquí: paralelos al eje Y)
 El sentido del fresado se determina mediante el
ángulo inicial y el ángulo final en el espacio:
Dirección del mecanizado en sentido horario:
Ángulo inicial > Ángulo final
Dirección del mecanizado en sentido antihorario:
Ángulo inicial < Ángulo final
 El radio de la hta. se corrige automáticamente
0 BEGIN PGM ZYLIN MM
1 Q1 = +50 Centro eje X
2 Q2 = +0 Centro eje Y
3 Q3 = +0 Centro eje Z
4 Q4 = +90 Ángulo inicial en el espacio (plano Z/X)
5 Q5 = +270 Ángulo final en el espacio (plano Z/X)
6 Q6 = +40 Radio del cilindro
7 Q7 = +100 Longitud del cilindro
8 Q8 = +0 Posición angular en el plano X/Y
9 Q10 = +5 Sobremedida del radio del cilindro
10 Q11 = +250 Avance al profundizar
11 Q12 = +400 Avance de fresado
12 Q13 = +90 Número de pasos
13 BLK FORM 0.1 Z X+0 Y+0 Z-50 Definición de la pieza en bruto
14 BLK FORM 0.2 X+100 Y+100 Z+0
15 TOOL CALL 1 Z S4000 Llamada a una herramienta
16 L Z+250 R0 FMAX Retirar la herramienta
17 CALL LBL 10 Llamada al mecanizado
18 FN 0: Q10 = +0 Anular la sobremedida
19 CALL LBL 10 Llamada al mecanizado
X
Y
50 100
100
Z
Y
X
Z
-50
R40
