248 Programación: Programar contornos
6.6 Mo
vimient
o
s de tr
a
y
e
ct
or
ia - Pr
ogr
amación libr
e
de cont
or
nos FK
6.6 Movimientos de trayectoria -
Programación libre de
contornos FK
Nociones básicas
Los planos de piezas no acotados contienen a menudo indicaciones de
coordenadas que no se pueden introducir mediante las teclas grises
diálogo. De esta forma
 puede haber coordenadas conocidas de la trayectoria del contorno
o en su proximidad,
 las indicaciones de coordenadas se pueden referir a otra trayectoria
del contorno o
 pueden conocerse las indicaciones de la dirección y del recorrido del
contorno.
Este tipo de indicaciones se programan directamente con la
programación libre de contornos FK. El TNC calcula el contorno con las
coordenadas conocidas y con el diálogo de programación del gráfico
FK interactivo. El TNC calcula el contorno con las coordenadas
conocidas y le ofrece ayuda con el diálogo de programación del gráfico

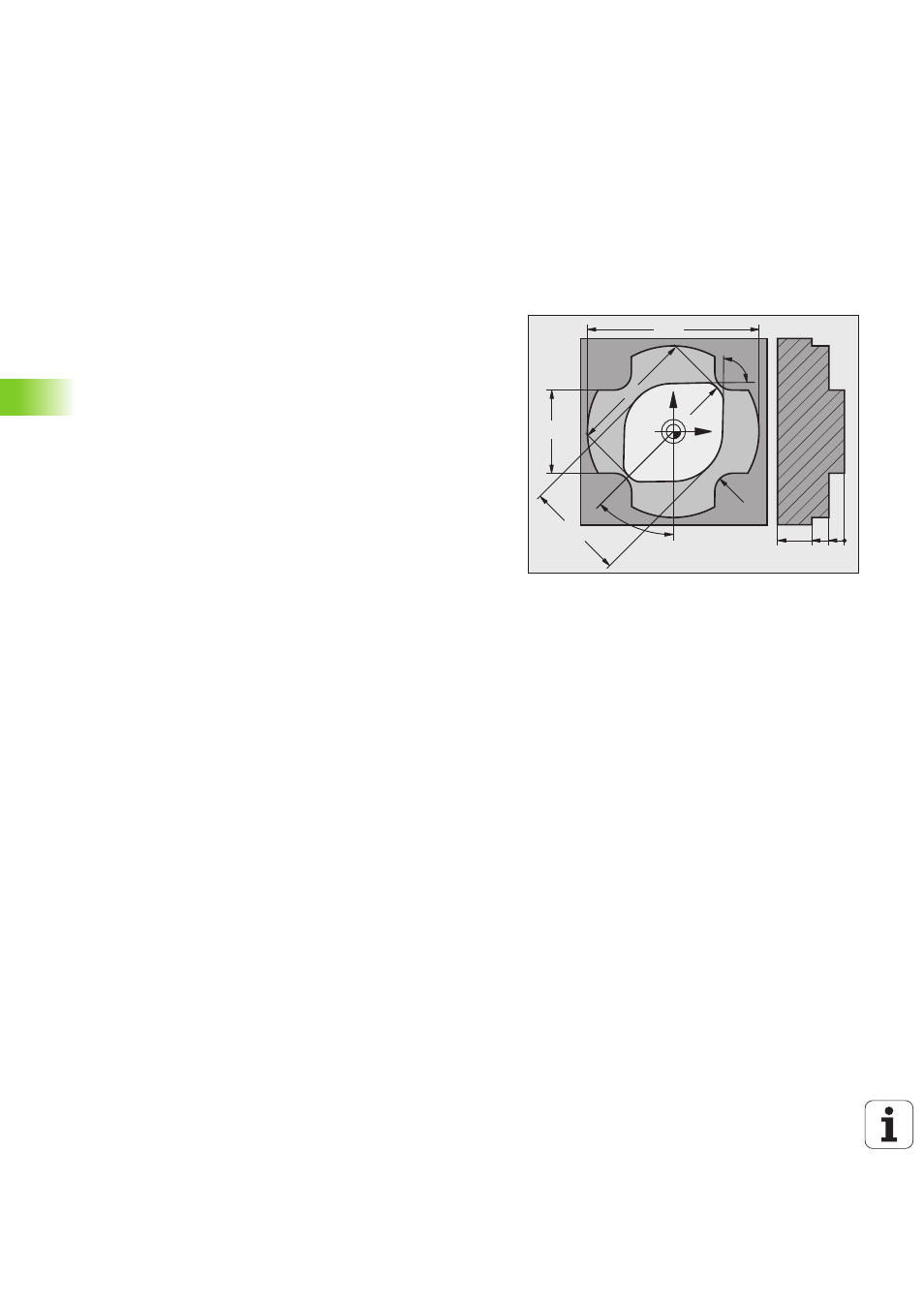

FK interactivo. La figura de arriba a la derecha muestra una acotación
que se introduce sencillamente a través de la programación FK.
Y
X
0 5 10 20
88.15°
¬36
45°
¬21
18
R4
28
R2.5
