234 Programación: Programar contornos
6.4 T
ra
y
e
ct
or
ias - coor
denadas car
tesianas

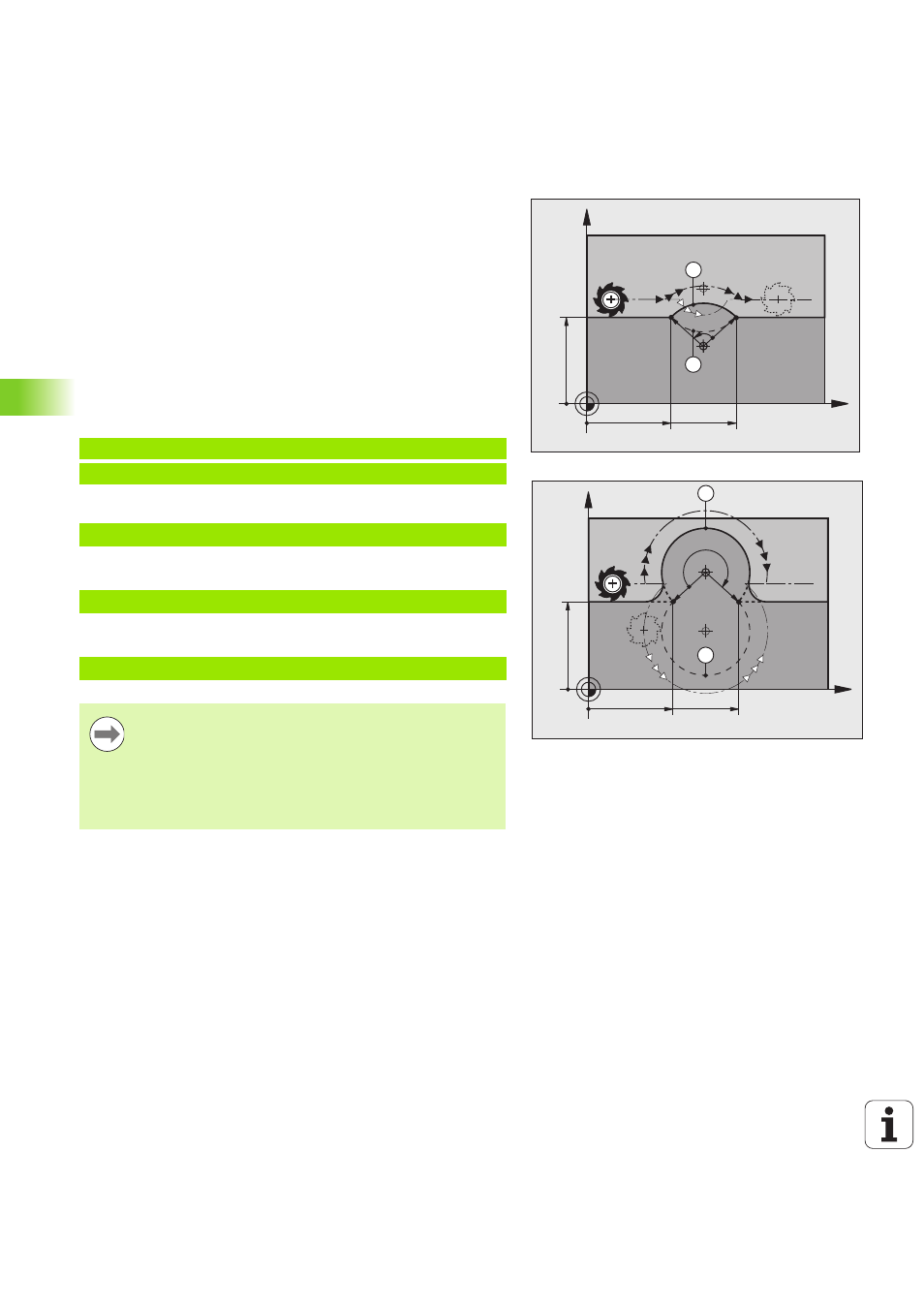

Ángulo central CCA y radio del arco de círculo R
El punto de partida y el punto final del contorno se pueden unir entre
sí mediante cuatro arcos de círculo diferentes con el mismo radio:
Arco más pequeño: CCA<180º
El radio tiene signo positivo R>0
Arco mayor: CCA>180º
El radio tiene signo negativo R<0
Mediante el sentido de giro se determina si el arco de círculo está
curvado hacia fuera (convexo) o hacia dentro (cóncavo):
Convexo: Sentido de giro DR– (con corrección de radio RL)
Cóncavo: Sentido de giro DR+ (con corrección de radio RL)
Ejemplo de frases NC
o
o
o
X
Y
ZW
R R
40
40 70
1
2
DR+
DR–
X
Y
40
40 70
DR+
4
ZW
3
R R
DR–
10 L X+40 Y+40 RL F200 M3
11 CR X+70 Y+40 R+20 DR- (ARCO 1)
11 CR X+70 Y+40 R+20 DR+ (ARCO 2)
11 CR X+70 Y+40 R-20 DR- (ARCO 3)
11 CR X+70 Y+40 R-20 DR+ (ARCO 4)
La distancia del punto de partida al punto final del círculo
no puede ser mayor al diámetro del círculo.
El radio máx. que se puede introducir directamente es
99,9999 m mediante la programación de parámetro Q 210
m .
Se pueden emplear ejes angulares A, B y C.
