270 Programación: Utilización de datos de los ficheros DXF o contornos en lenguaje conversacional
7.
1 Pr
ocesar fic
h
er
os DXF (Opción de sof
tw
a
re
)
Ajustes básicos

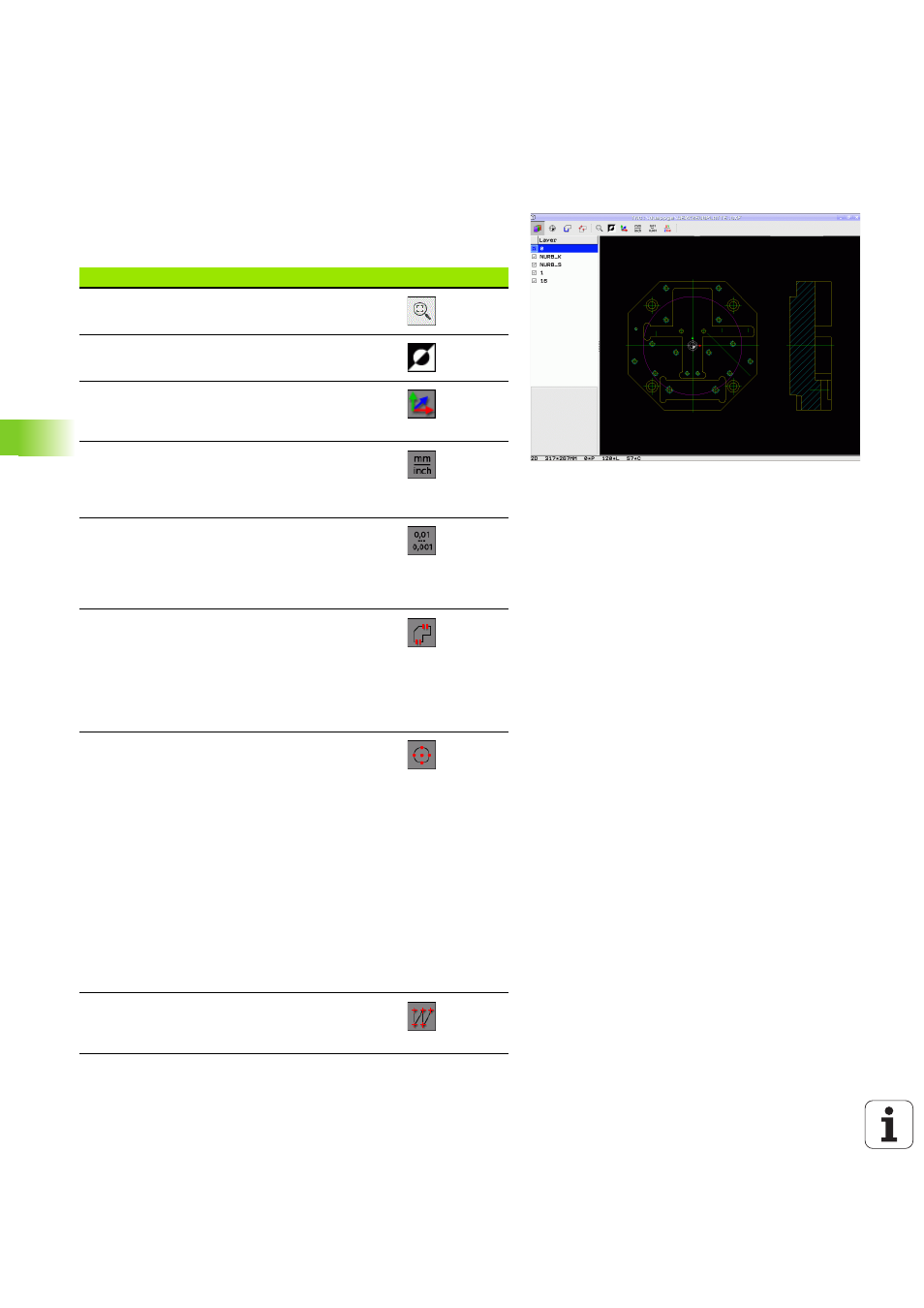

Los ajustes básicos que figuran a continuación se seleccionan con los
iconos de la barra de la parte superior. El TNC muestra algunos iconos
únicamente en determinados modos.
Ajuste Icono
Ajustar el zoom a la vista más aumentada
Conmutar esquema de colores (cambiar color de
fondo)
Conmutar entre modos 2D y 3D. Si el modo 3D
está activo, con el botón derecho del ratón se
puede girar e inclinar la vista
Ajustar la unidad métrica mm o pulgadas del
fichero DXF. El TNC también emite en esta
unidad de medición el programa de contorno o
las posiciones de mecanizado.
Ajustar la resolución: La resolución determina,
con cuántas posiciones decimales debe el TNC
generar el programa de contorno. Ajuste básico:
4 posiciones de decimal (corresponde a 0.1 µm
de resolución con unidad de medida MM activa)
Modo Incorporación del contorno, ajustar
tolerancia: La tolerancia determina, cuánta
separación debe haber entre elementos de
contorno contiguos. Gracias a la tolerancia puede
compensar las imprecisiones cometidas al
generar el dibujo. El ajuste básico depende de la
extensión de todo el fichero DXF
Modo Aceptar puntos en círculos y círculos
parciales: el Modo determina, si el TNC debe
aceptar directamente el punto central del círculo
con un clic de ratón al seleccionar posiciones de
mecanizado (OFF) o si, en primer lugar, deben
visualizarse puntos circulares.
 OFF
No visualizar puntos circulares adicionales,
aceptar el punto central de círculo
directamente al clicar un círculo o un arco de
círculo
 ON
Visualizar puntos circulares adicionales,
aceptar el punto circular deseado clicando de
nuevo
Modo Aceptar puntos: determinar si el TNC debe
mostrar la trayectoria de la herramienta al
seleccionar las posiciones de mecanizado
