94 3 Ciclos de palpación para la comprobación automática de piezas
3.2 Cálculo aut
o
mático de los punt
os de r
e
fe
re
ncia

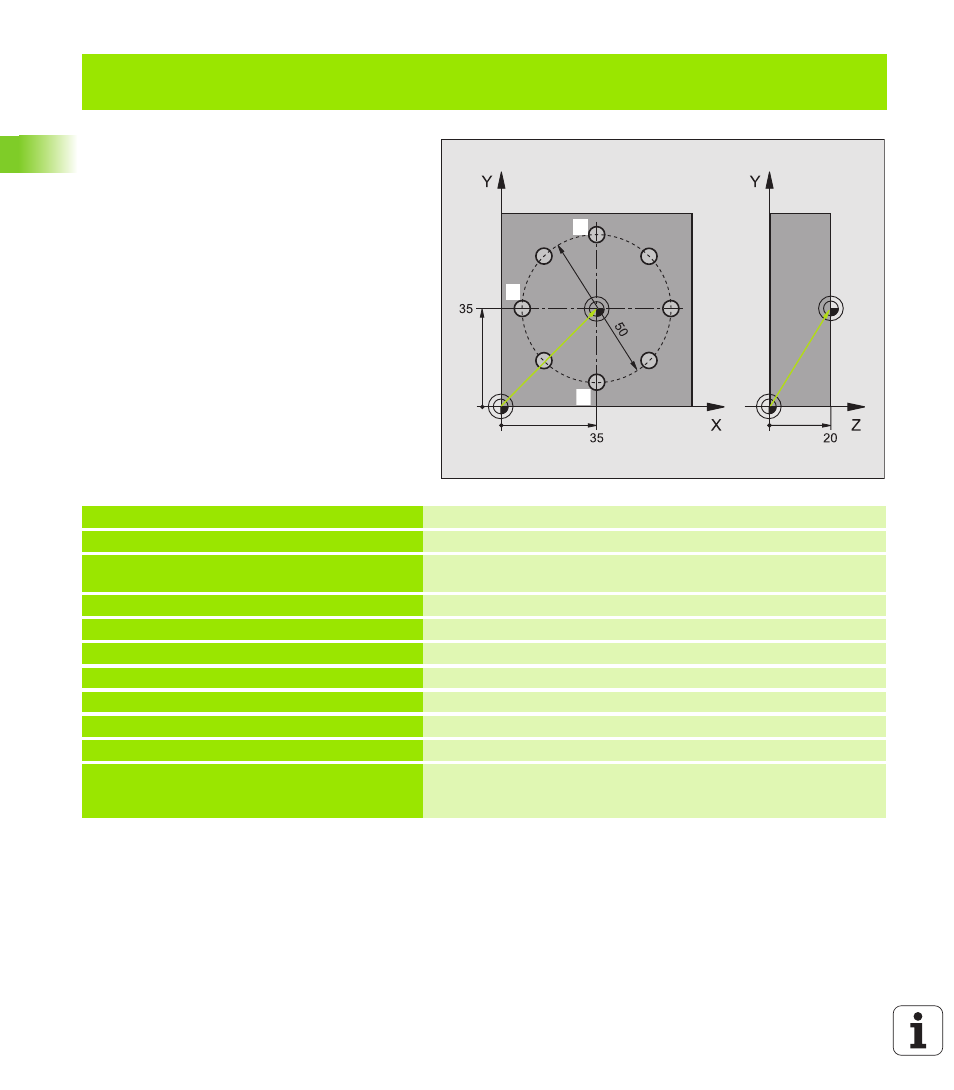

Ejemplo: Fijar el punto de ref. en la superficie de la pieza y en el centro del círculo de
taladros
El punto central de círculo de taladros se escribe
para un empleo posterior en una tabla preset.
0 BEGIN PGM CYC416 MM
1 TOOL CALL 0 Z Llamar herramienta 0 para fijar el eje de palpador
2 TCH PROBE 417 PTOREF EJE TS Definición de ciclo para fijar el punto de referencia en el eje de
palpador
Q263=+7.5 ;1ER PUNTO 1ER EJE Punto de palpación: Coordenada X
Q264=+7.5 ;1ER. PUNTO DEL 2º EJE Punto de palpación: Coordenada Y
Q294=+25 ;1ER. PUNTO DEL 3ER EJE Punto de palpación: Coordenada Z
Q320=0 ;DIST.-SEGURIDAD Distancia de seguridad añadida al MP6140
Q260=+50 ;ALTURA SEGURIDAD Altura a la que el eje de palpación puede desplazarse sin colisión
Q305=1 ;Nº EN TABLA Escribir coordenada Z en fila 1
Q333=+0 ;PUNTO REFERENCIA Fijar eje del palpador 0
Q303=+1 ;ENTREGA VALOR MEDICIÓN Guardar en la tabla de presets PRESET.PR el punto de referencia
calculado respecto al sistema de coordenadas fijado en la máquina
(sistema REF).
1
2
3
