3 medición aut o mática de piezas – HEIDENHAIN iTNC 530 (340 49x-02) Touch Probe Cycles Manual del usuario
Página 109
HEIDENHAIN iTNC 530
109
3.3 Medición aut
o
mática de piezas
8

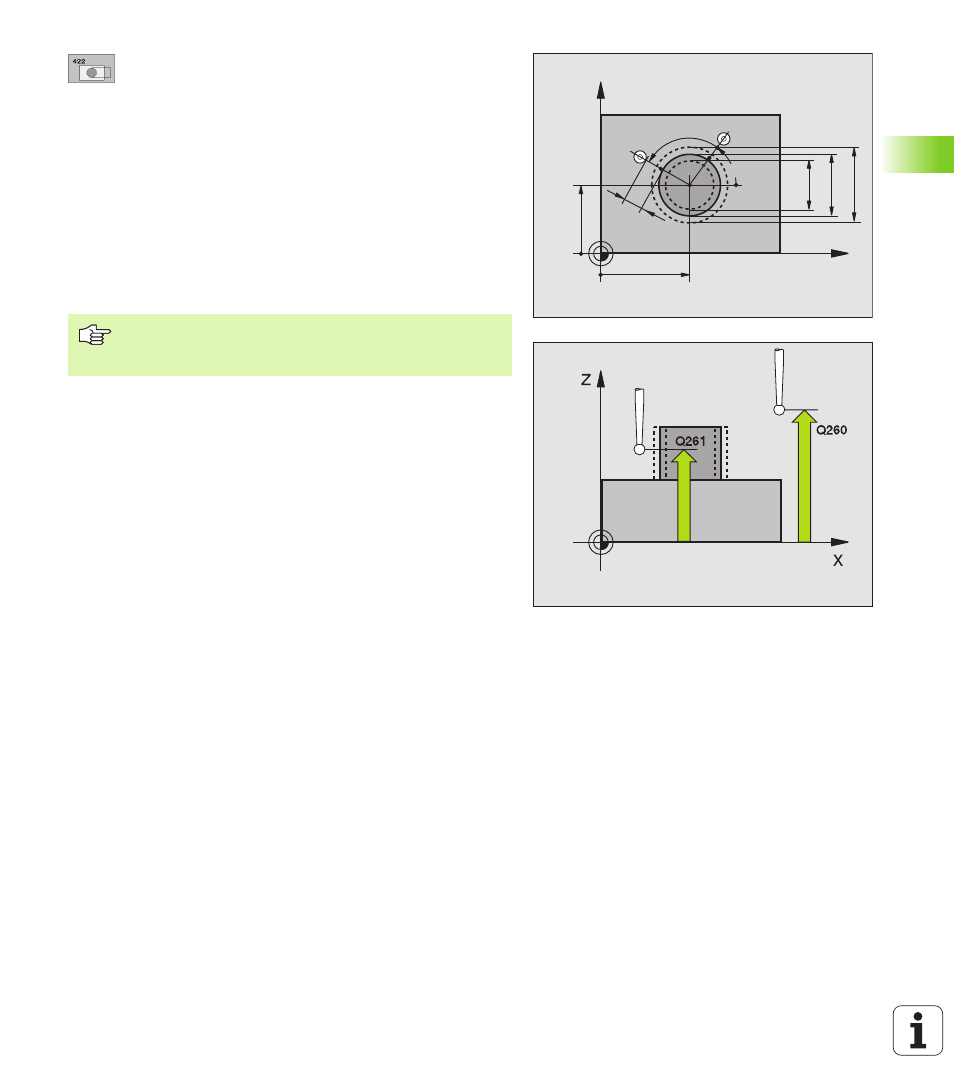

Centro 1er eje
Q273 (valor absoluto): Centro de la isla
en el eje principal del plano de mecanizado
8
Centro 2º eje
Q274 (valor absoluto): Centro de la isla
en el eje transversal del plano de mecanizado
8
Diámetro nominal
Q262: introducir diámetro de la isla
8
Ángulo inicial
Q325 (valor absoluto): Ángulo entre el
eje principal del plano de mecanizado y el primer
punto de palpación
8
Paso angular
Q247 (valor incremental): Angulo entre
dos puntos de medición, el signo del paso angular
determina la dirección del mecanizado (- = sentido
horario). Si se desea medir arcos circulares,
programar un paso angular menor a 90º
8
Altura de la medición en el eje del palpador
Q261
(valor absoluto): Coordenada del centro de la bola
(=punto de contacto) en el eje de palpación, desde la
cual se quiere realizar la medición
8
Distancia de seguridad
Q320 (valor incremental):
Distancia adicional entre el punto de medición y la
bola del palpador. Q320 se suma al valor del MP6140
8
Altura de seguridad
Q260 (valor absoluto):
Coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador y la
pieza
8
Desplazamiento a la altura de seguridad
Q301:
Determinar cómo debe desplazarse el palpador entre
los puntos de medición:
0: Desplazar entre los puntos de medición a la altura
de medición
1: Desplazar entre los puntos de medición a la altura
de seguridad
8
Cota máxima de la isla
Q277: Mayor diámetro
admisible de la isla
8
Cota mínima de la isla
Q278: Diámetro mínimo
admisible de la isla
8
Valor tolerancia centro 1er eje
Q279: Desviación
admisible de la posición en el eje principal del plano
de mecanizado
8
Valor tolerancia centro 2º eje
Q280: Desviación
admisible de la posición en el eje transversal del plano
de mecanizado
X
Y
Q325
Q247
Q278
Q262
Q277
Q274
±Q280
Q273
±Q279
MP6140
+
Q320
Cuanto menor sea el paso angular programado, más
impreciso será el cálculo de la medida de la isla del TNC.
Valor de introducción mínimo: 5°.
