24 2 Ciclos de palpación en los modos de funcionamiento Manual y Volante electrónico
2.1 Intr
oducción
2.1 Introducción
Resumen
En el modo de funcionamiento Manual están disponibles los
siguientes ciclos de palpación:
Selección del ciclo de palpación
8 Seleccionar el modo de funcionamiento Manual o Volante
electrónico
8 Seleccionar las funciones de palpación: Pulsar la
softkey FUNCIONES PALPADOR. El TNC muestra
otras softkeys: Véase la tabla de arriba
8 Selección del ciclo de palpación: P.ej. pulsar la softkey
PALPAR ROT, el TNC muestra el menú
correspondiente

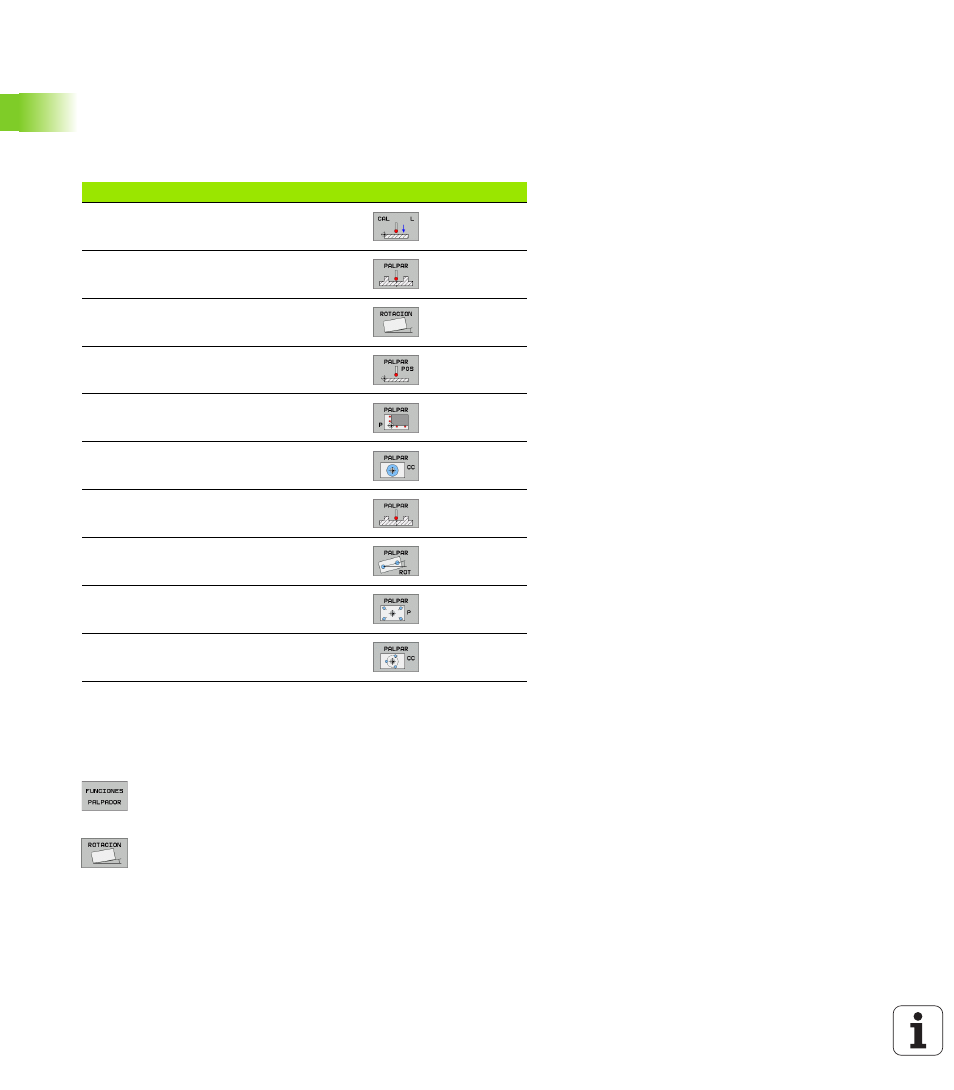

Función softkey Pág.
Calibrar la longitud activa Pág. 28
Calibrar el radio activo Pág. 29
Calcular el giro básico mediante una línea Pág. 31
Fijar el punto de referencia en un eje Pág. 33
Fijación de la esquina como punto de ref. Pág. 34
Fijar pto. central círculo como pto. de ref. Pág. 35
Fijar eje central como punto de ref. Pág. 36
Calcular el giro básico mediante dos
taladros/islas circulares Pág. 37
Fijar el punto de referencia mediante
cuatro taladros/islas circulares Pág. 37
Fijar el punto central del círculo mediante
tres taladros/islas Pág. 37
