HEIDENHAIN iTNC 530 31
2.3 Compensación de la inclinación de la pieza
2.3 Compensación de la inclinación
de la pieza
Introducción

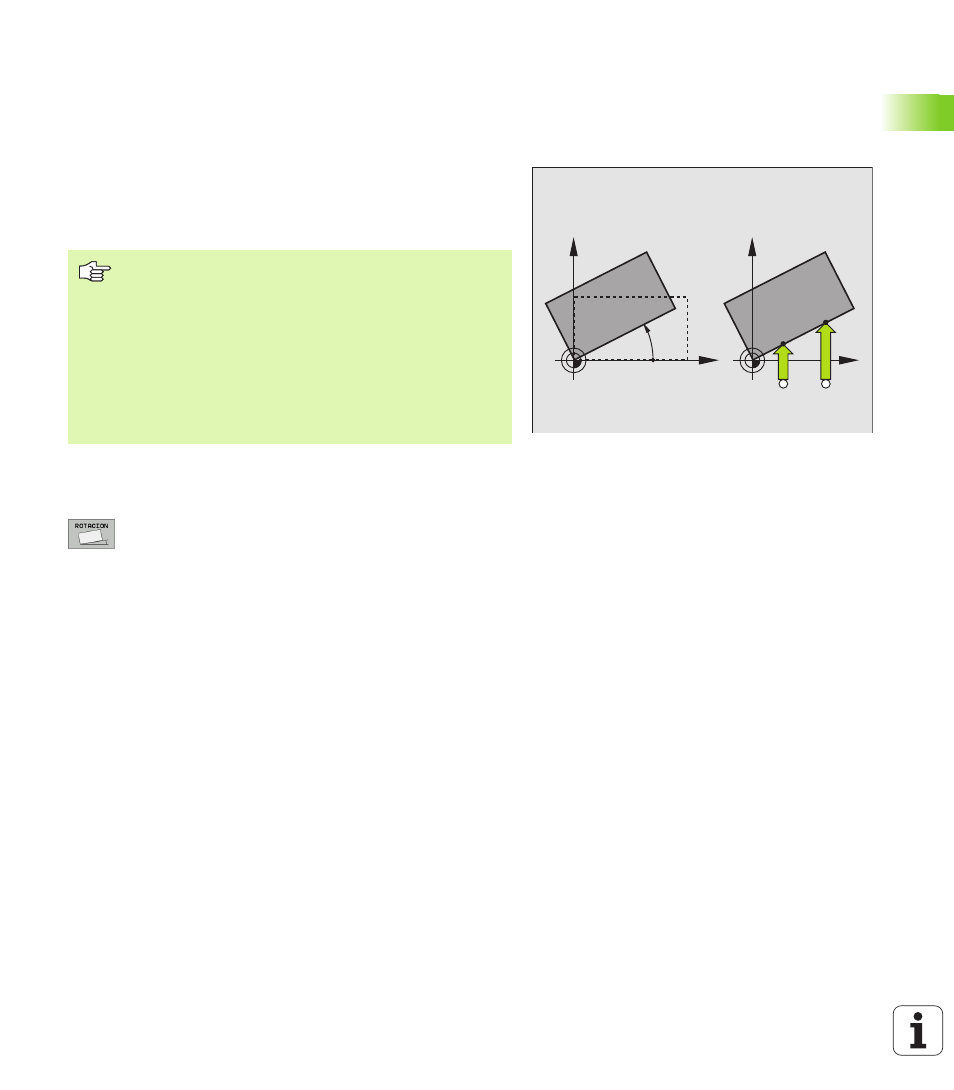

El TNC compensa una inclinación de la pieza mediante el "Giro básico".
Para ello el TNC fija el ángulo de giro sobre el ángulo que forma una
superficie de la pieza con el eje de referencia angular del plano de
mecanizado. Véase la figura de la derecha.
Calcular el giro básico
8 Seleccionar la función de palpación: Pulsar la softkey
PALPAR ROT
8 Posicionar el palpador cerca del primer punto de
palpación
8 Seleccionar la dirección de palpación perpendicular al
eje de referencia angular: Seleccionar el eje y la
dirección mediante softkey
8 Palpación: Accionar el pulsador externo de arranque
START
8 Posicionar el palpador cerca del segundo punto de
palpación
8 Palpación: Accionar el pulsador externo de arranque
START. El TNC calcula el giro básico y visualiza el
ángulo tras el diálogo Ángulo giro=
X
Y
PA
X
Y
A B
Para medir la inclinación de la pieza, seleccionar siempre la
dirección de palpación perpendicular al eje de referencia
angular.
Para calcular correctamente el giro básico en la ejecución
del programa, deberán programarse ambas coordenadas
del plano de mecanizado en la primera frase de
desplazamiento.
También puede utilizar un giro básico en combinación con
la función PLANE. En ese caso, debe activar en primer
lugar el giro básico y, a continuación, la función PLANE.
