HEIDENHAIN iTNC 530 111
3.3 Medición aut
o
mática de piezas

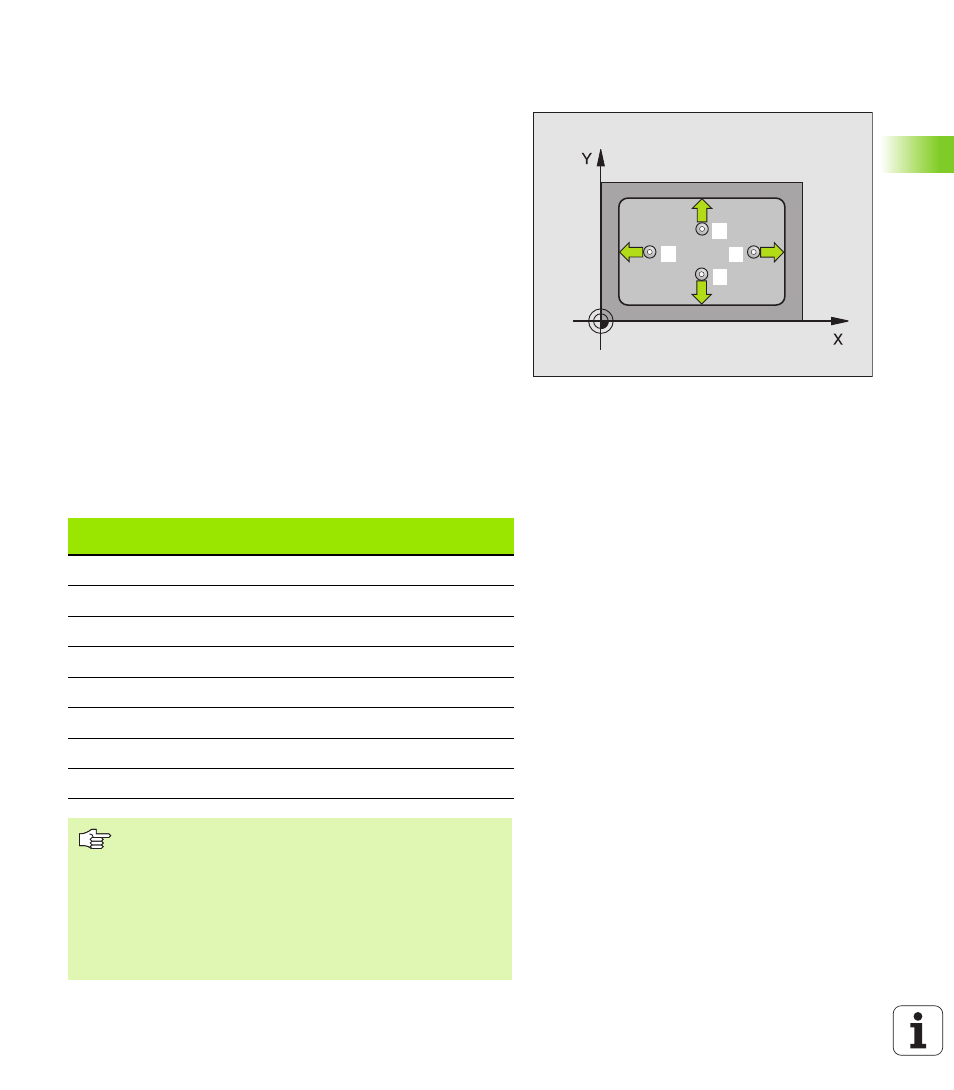

MEDIR RECTANGULO INTERIOR (ciclo de
palpación 423, DIN/ISO: G423)
El ciclo de palpación 423 determina el punto central así como la
longitud y el ancho de una cajera rectangular. Si se definen los valores
de tolerancia correspondientes en el ciclo, el TNC lleva a cabo una
comparación entre valor nominal y valor real y memoriza las
variaciones en los parámetros de sistema.
1 El TNC posiciona el palpador en avance rápido (valor de MP6150 o
bien MP6361) y según la lógica de posicionamiento (véase
"Ejecución de los ciclos de palpación" en pág. 22) hacia el punto de
palpación
1 . El TNC calcula los puntos de palpación según las
indicaciones en el ciclo y la distancia de seguridad indicada en
MP6140
2 A continuación el palpador se desplaza a la altura de la medición
programada y ejecuta el primer proceso de palpación con avance
de palpación (MP6120 o bien MP6360)
3 Después el palpador se desplaza al siguiente punto de palpación
paralelo al eje en altura de medición o lineal en altura de seguridad
2 y ejecuta en ese punto el segundo proceso de palpación
4 El TNC posiciona el palpador en el punto de palpación 3 y después
en el punto de palpación 4 y ejecuta en ese punto el tercer o cuarto
proceso de palpación
5 Para finalizar el TNC hace rectroceder el palpador a la altura de
seguridad y memoriza los valores reales y las desviaciones en los
siguientes parámetros Q:
1
4
3
2
Número de
parámetro
Significado
Q151 Valor real centro del eje principal
Q152 Valor real centro del eje auxiliar
Q154 Eje prinicipal del valor real de la longitud lateral
Q155 Eje prinicipal del valor real de la longitud lateral
Q161 Variación centro del eje principal
Q162 Variación centro del eje auxiliar
Q164 Variación de longitud lateral del eje principal
Q165 Variación longitud lateral del eje auxiliar
Antes de la programación deberá tenerse en cuenta
Antes de definir el ciclo deberá programarse una llamada a
la herramienta para la definición del eje de palpación.
Si la medida de cajera y la distancia de seguridad no
permiten un preposicionamiento cerca del punto de
palpación, el TNC palpa siempre partiendo del centro de la
cajera. El palpador no se desplaza entre los cuatro puntos
de medida a la distancia de seguridad.
