504 10 Programación: Subprogramas y repeticiones parciales de un programa
1
0
.6 Ejemplos de pr
ogr
a
mación

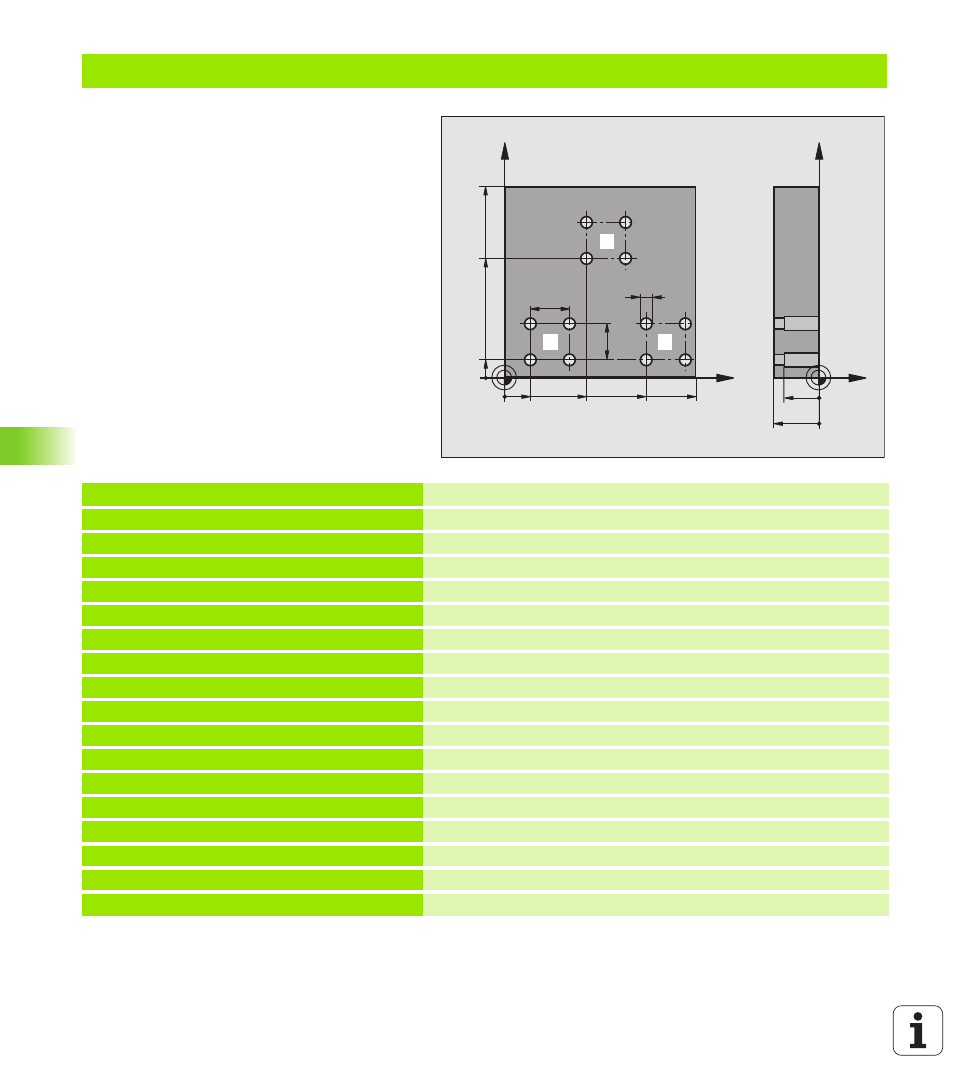

Ejemplo: Grupo de taladros con varias herramientas
Desarrollo del programa
„ Programación de los ciclos de mecanizado en el
programa principal
„ Llamada a la figura de taladros completa
(subprograma 1)
„ Llegada al grupo de taladros del subprograma 1,
llamada al grupo de taladros (subprograma 2)
„ Programar una sola vez el grupo de taladros en
el subprograma 2
0 BEGIN PGM UP2 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+4 Definición de la hta. Broca de centraje
4 TOOL DEF 2 L+0 R+3 Definición de la hta. para taladrar
5 TOOL DEF 2 L+0 R+3.5 Definición de la hta. Escariador
6 TOOL CALL 1 Z S5000 Llamada a la hta. Broca de centraje
7 L Z+250 R0 FMAX Retirar la herramienta
8 CYCL DEF 200 TALADRADO Definición del ciclo Centraje
Q200=2 ;DIST.-SEGURIDAD
Q202=-3 ;PROFUNDIDAD
Q206=250 ;PROFUNDIDAD DE PASO F
Q202=3 ;PROFUNDIDAD DE PASO
Q210=0 ;TPO. ESPERA ENCIMA
Q203=+0 ;COORDENADAS SUPERFICIE
Q204=10 ;2ª DISTANCIA DE SEGUR.
Q211=0.25 ;TIEMPO DE ESPERA ABAJO
9 CALL LBL 1 Llamada al subprograma 1 para la figura completa de taladros
X
Y
15
60
100
100
75
10
45
20
20
5
Z
Y
-20
-15
1 2
1 1 3 1
