204 6 Programación: Programar contornos
6.4 Mo
vimient
o
s de tr
a
y
ect
o
ri
a - Coor
denadas car
tesianas

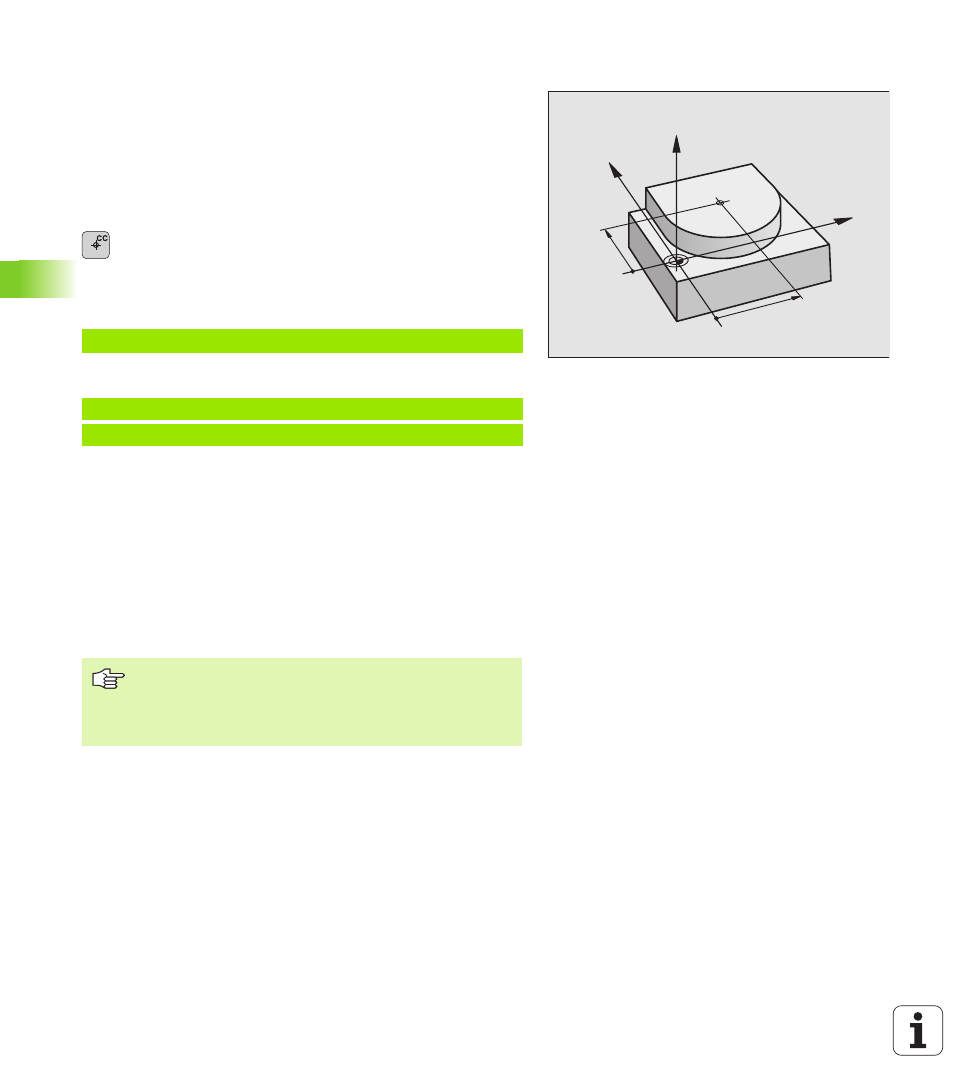

Punto central del círculo CC
El punto central del círculo corresponde a las trayectorias circulares
programadas con la tecla C (trayectoria circular C). Para ello
„ se introducen las coordenadas cartesianas del punto central del
círculo o
„ se acepta la última posición programada o
„ se aceptan las coordenadas con la tecla "ACEPTAR POSICIONES
REALES"
8 Coordenadas CC: Introducir las coordenadas para el
punto central del círculo o
para aceptar la última posición programada: introducir
G29
Ejemplo de frases NC
o
Las líneas 10 y 11 del programa no se refieren a la figura.
Validez
El punto central del círculo queda determinado hasta que se programa
un nuevo punto central del círculo. También se puede determinar un
punto central del círculo para los ejes auxiliares U, V y W.
Introducir el punto central del círculo CC en incremental
Una coordenada introducida en incremental en el punto central del
círculo se refiere siempre a la última posición programada de la
herramienta.
5 CC X+25 Y+25
10 L X+25 Y+25
11 CC
Con CC se indica una posición como centro del círculo: La
herramienta no se desplaza a dicha posición.
El centro del círculo es a la vez polo de las coordenadas
polares.
CC
Z
Y
X
X
CC
Y
CC
