182 5 Programación: Herramientas
5.5 T
rabajar con tablas de dat
o
s de cor
te
Creación de una tabla de datos de corte nueva
8 Seleccionar el modo de funcionamiento Memorizar/Editar programa
8 Seleccionar la gestión de ficheros: Pulsar la tecla PGM MGT
8 Seleccionar el directorio en el cual deben estar memorizadas las
tablas con los datos de corte (standard: TNC:\)
8 Introducir cualquier nombre de fichero y tipo de fichero .CDT,
confirmar con la tecla ENT

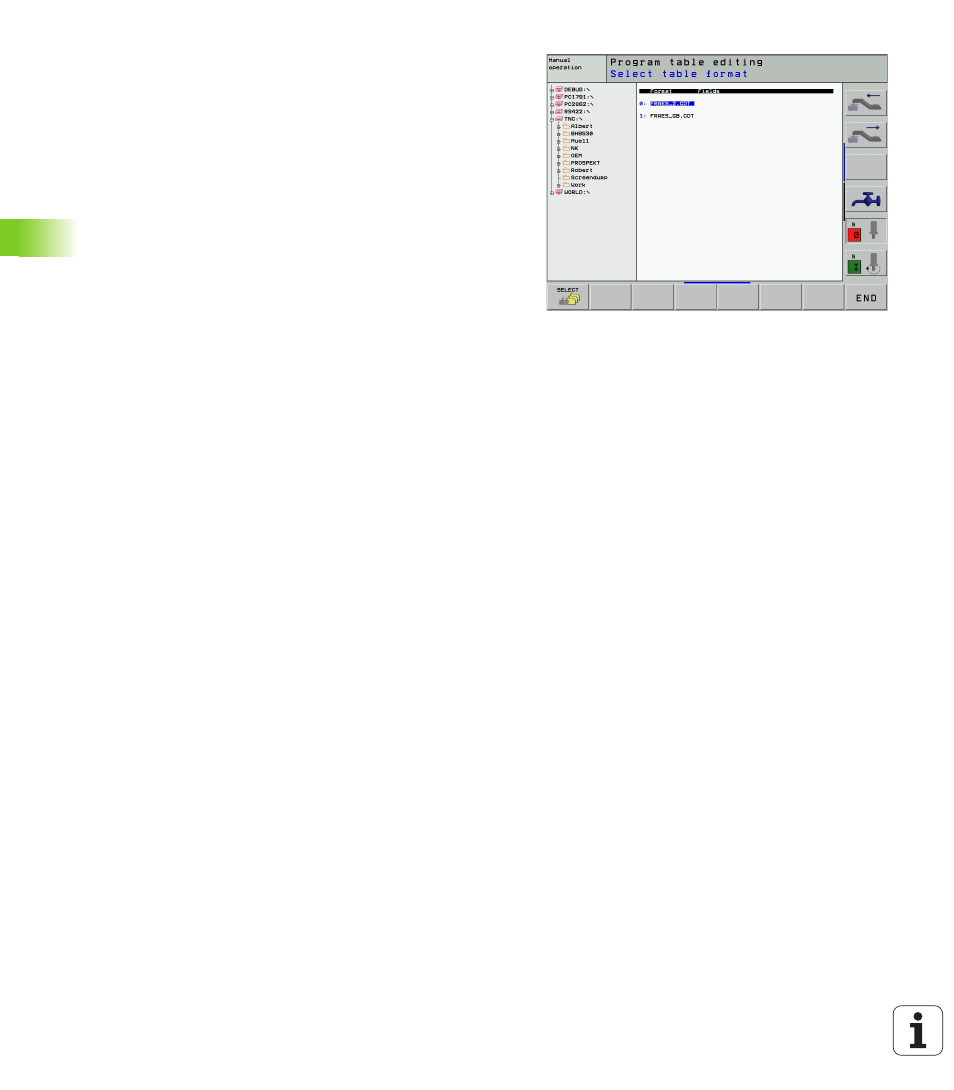

8 En la mitad derecha de la pantalla el TNC muestra diferentes
formatos de tablas (que dependen de la máquina, véase ejemplo
abajo a la derecha), que se diferencian en el número de
combinaciones de la velocidad de corte/avance. Desplazar el cursor
con las teclas cursoras sobre el formato de tabla deseado y
confirmar con la tecla ENT. El TNC elabora una nueva tabla de
materiales de corte vacía
Indicaciones precisas en la tabla de htas.
„ Radio de la hta. - columna R (DR)
„ Número de dientes (sólo en htas. de fresado) - columna CUT.
„ Tipo de columna - columna TYP
„ El tipo de herramienta influye en el cálculo del avance en la
trayectoria:
Herramientas de fresado: F = S · f
Z
· z
Todas las demás herramientas: F = S · f
U
S: Velocidad del cabezal
f
Z
: Avance por diente
f
U
: Avance por giro
z: Número de dientes
„ Material de corte de la hta. - columna TMAT
„ Nombre de la tabla con los datos de corte que se emplean para esta
hta. - columna CDT
„ El tipo de hta., el material de corte de la misma y el nombre de la
tabla con los datos de corte se selecciona en la tabla de
herramientas mediante softkey (véase "Tabla de htas.: Datos de la
hta. para el cálculo automático de revoluciones / avance", pág. 156).
