HEIDENHAIN iTNC 530 271
8.1 T
rabajar con ciclos

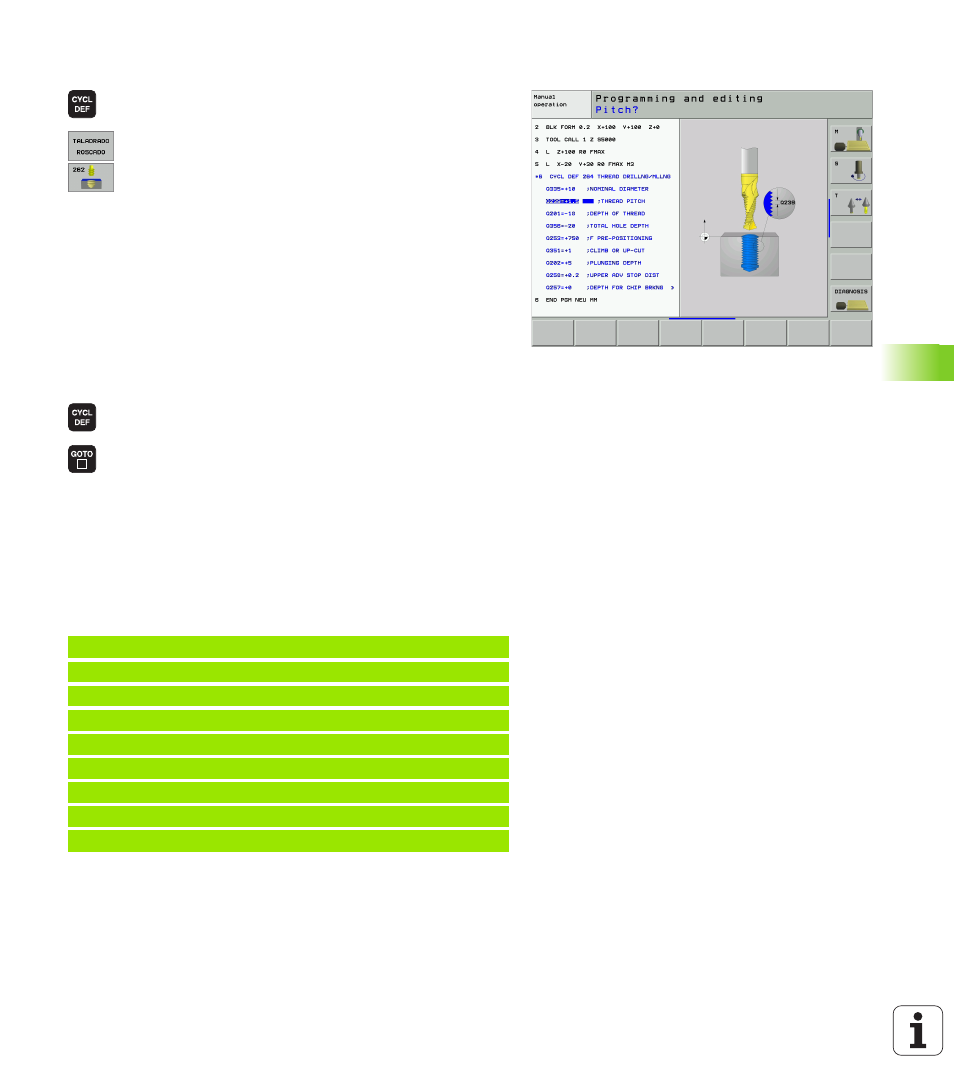

Definir el ciclo mediante softkeys
8 La carátula de softkeys muestra los diferentes grupos
de ciclos
8 Seleccionar el grupo de ciclos, p.ej. ciclos de taladrado
8 Seleccionar un ciclo, por ej. FRESADO DE ROSCA. El
TNC abre un diálogo y pregunta por todos los valores
de introducción; simultáneamente aparece en la
mitad derecha de la pantalla un gráfico en el cual
aparecen los parámetros a introducir en color más
claro
8 Introducir todos los parámetros solicitados por el TNC
y finalizar la introducción con la tecla ENT
8 El TNC finaliza el diálogo después de haber
introducido todos los datos precisos
Definir el ciclo a través de la función GOTO
8 La carátula de softkeys muestra los diferentes grupos
de ciclos
8 El TNC visualiza en una ventana un resumen de los
ciclos.
8 Seleccionar con el cursor el ciclo que se desea o
8 Seleccionar con CTRL + cursor (avanzar página) el
ciclo que se desea o
8 Introducir el número de ciclo y confirmar cada vez con
la tecla ENT. El TNC abre entonces el diálogo del ciclo
descrito anteriormente
Ejemplo de frases NC
7 CYCL DEF 200 TALADRO
Q200=2 ;DIST.-SEGURIDAD
Q201=3 ;PROFUNDIDAD
Q206=150 ;AVANCE AL PROFUNDIZAR
Q202=5 ;PROFUNDIDAD DE PASO
Q210=0 ;TIEMPO DE ESPERA ARRIBA
Q203=+0 ;COORDENADA SUPERFICIE
Q204=50 ;2A. DIST.DE SEGURIDAD
Q211=0.25 ;TIEMPO DE ESPERA ABAJO
