432 8 Programación: Ciclos
8.9 Ciclos par
a
la tr
aslación de coor
denadas
Desplazamiento del PUNTO CERO (ciclo 7)

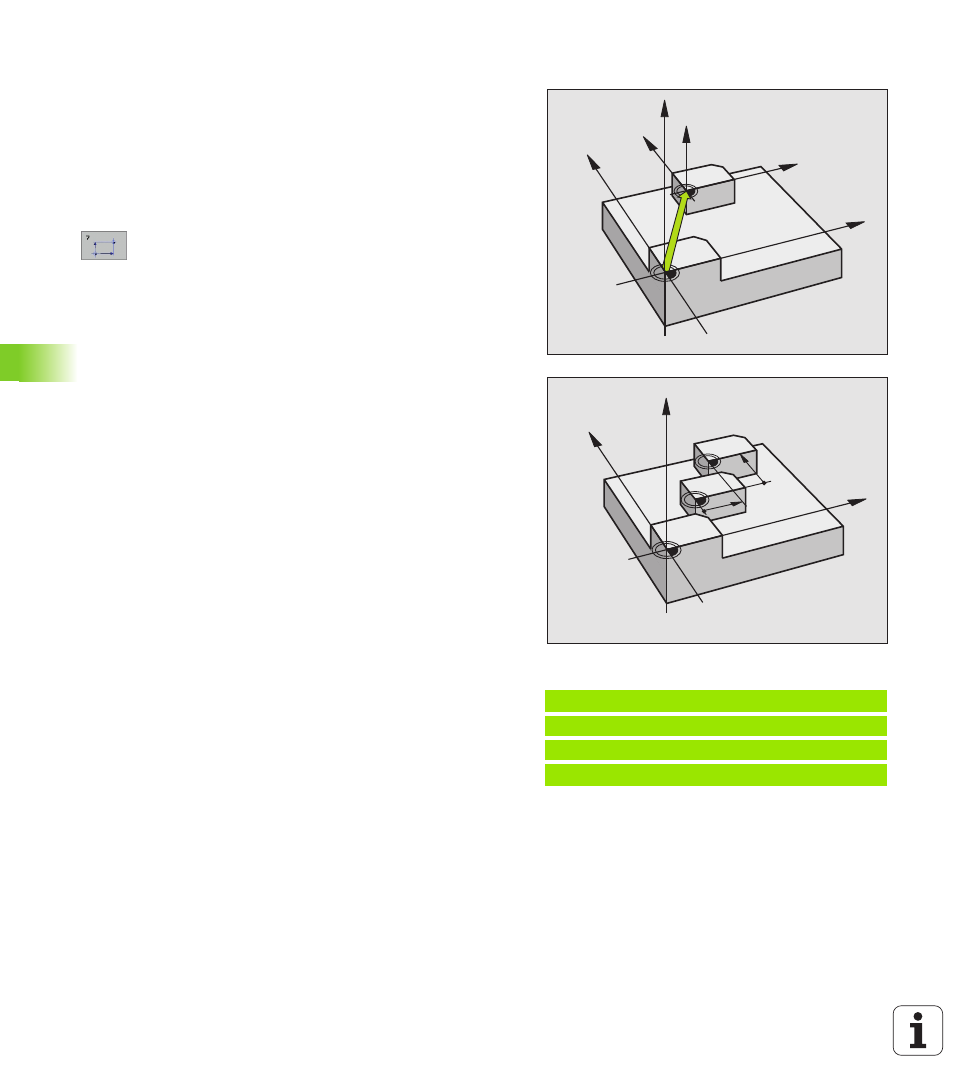

Con el DESPLAZAMIENTO DEL PUNTO CERO se pueden repetir
mecanizados en cualquier otra posición de la pieza.
Activación
Después de la definición del ciclo DESPLAZAMIENTO DEL PUNTO
CERO, las coordenadas se refieren al nuevo punto del cero pieza. El
desplazamient en cada eje se visualiza en la visualización de estados
adicional. También se pueden programar ejes giratorios.
8 Desplazamiento : Se introducen las coordenadas del
nuevo punto cero; los valores absolutos se refieren al
cero pieza, determinado mediante la fijación del punto
de referencia; los valores incrementales se refieren al
último cero pieza válido; si se desea, éste puede
desplazarse
Anulación
El desplazamiento del punto cero con las coordenadas X=0, Y=0 y Z=0
elimina el desplazamiento del punto cero anterior.
Gráfico
Si después de un desplazamiento del punto cero se programa un
nuevo BLK FORM, se puede elegir a través del parámetro MP7310, si
el nuevo BLK FORM se refiere al nuevo o al antiguo punto cero. De
esta forma cuando se mecanizan varias piezas se puede representar
gráficamente cada pieza de forma individual.
Visualizaciones de estados
„ La visualización de posiciones ampliada se refiere al punto cero
activado (desplazado)
„ Todas las coordenadas visualizadas en la visualización de estados
adicional (posiciones, puntos cero) se refieren al punto de referencia
fijado manualmente
Ejemplo: Frases NC
13 CYCL DEF 7.0 PUNTO CERO
14 CYCL DEF 7.1 X+60
16 CYCL DEF 7.3 Z-5
15 CYCL DEF 7.2 Y+40
Z
Z
X
X
Y
Y
Z
X
Y
IX
IY
