91
Digitalización

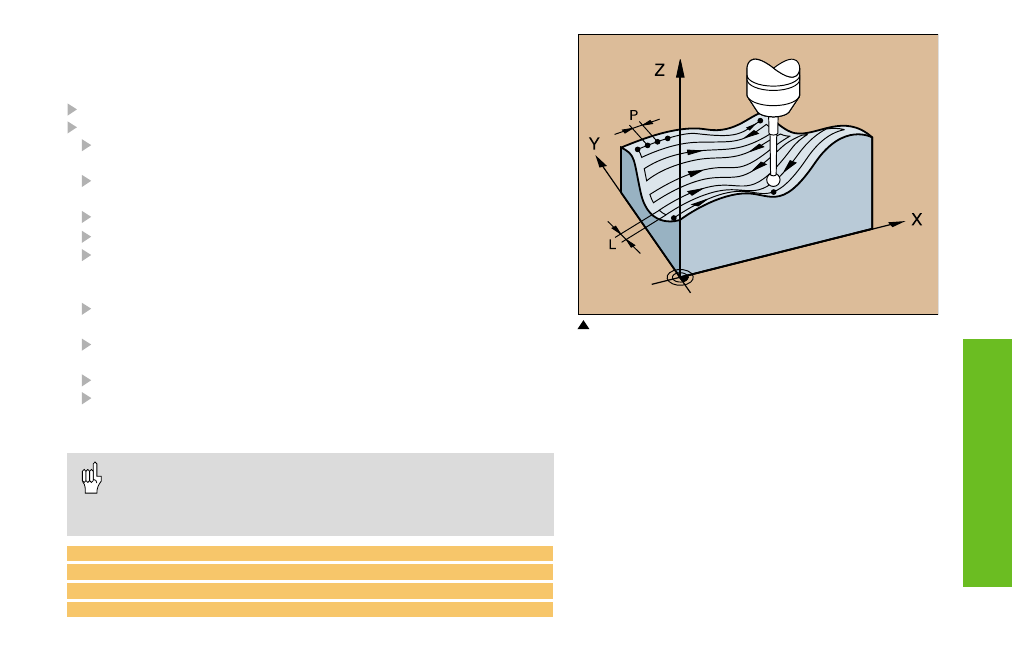

P: DIST. P = distancia entre puntos
L: DIST. L = distancia entre lineas
Ciclo de digitalización MEANDRO (16)
Con el ciclo 16 MEANDRO se puede digitalizar una pieza 3D en
forma de meandro.
Definir el ciclo 5 CAMPO o el ciclo 15 CAMPO
TOUCH PROBE: Seleccionar el ciclo 16 MEANDRO
Dirección de lineas: eje de coordenadas en cuya dirección
positiva se desplaza el palpador desde el primer punto del contorno
Angulo de palpación: dirección de desplazamiento del
palpador en relación a la dirección de las lineas
Avance F: máximo avance de digitalización
Avance min.: avance de digitalización para la primera línea
Reducción del avance en esquinas: distancia en las esquinas
pronunciadas en las cuales el TNC empieza a reducir el avance
de digitalización
Distancia entre lineas min.: desplazamiento mínimo del pal-
pador entre las líneas del campo, en partes inclinadas del contorno
Distancia entre lineas: desplazamiento del palpador entre
dos líneas al final de los margenes
Max. distancia entre puntos
Valor de tolerancia: el TNC suprime la memorización de puntos,
mientras la distancia a una recta definida por los dos últimos
puntos, sea menor al valor de tolerancia.
• ¡La distancia entre lineas y max. distancia entre puntos no
pueden ser más de 20 mm!
• ¡Determinar la dirección de lineas de tal forma que la
palpación sea lo más perpendicular posible!
7 TCH PROBE 16.0 MEANDRO
8 TCH PROBE 16.1 DIRECCION X ANGULO: +0
9 TCH PROBE 16.2 F1500 FMIN 500 DIST. 0.5
DIST.L.MIN: 0.2 DIST.L.:0.5 DIST.P.:0.5 TOL:0.1
