HEIDENHAIN TNC 426 (280 476) Pilot Manual del usuario
Página 53
54
Ciclos
para
realizar
taladros
y
roscas

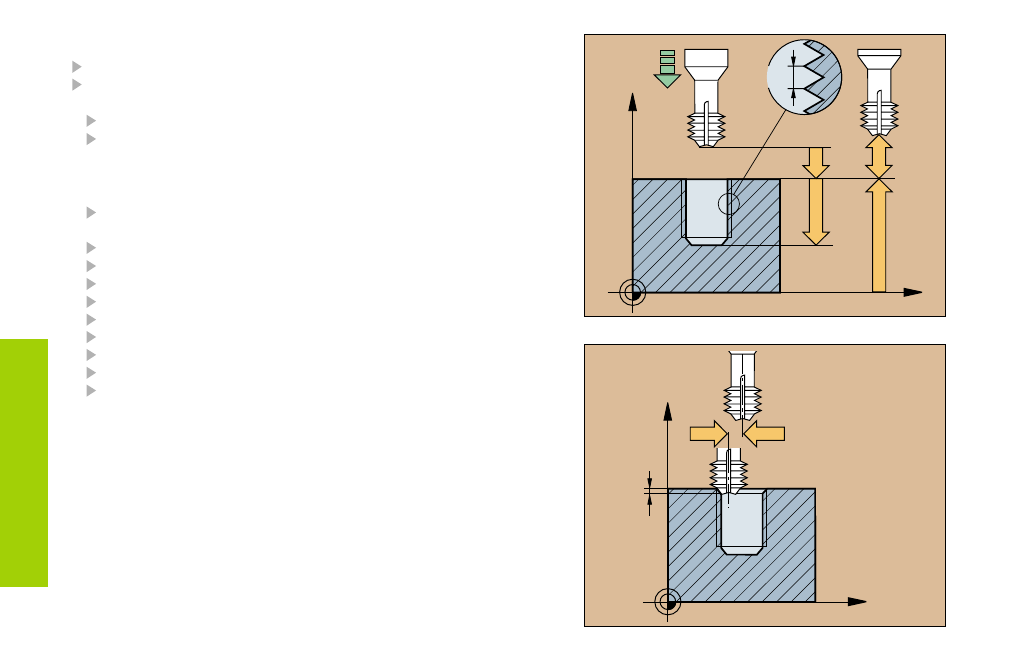

FRESADO DE ROSCA TALADRADA EN HELICE (265)
Posicionamiento previo en el centro del taladro con R0
CYCL DEF: Seleccionar el ciclo 265 FRESADO DE ROSCA
TALADRADA EN FORMA DE HELICE
Diámetro nominal de la rosca: Q335
Paso de roscado: Q239
El signo determina si el roscado es a derechas o izquierdas
Roscado a derechas: +
Roscado a izquierdas:
Profundidad de roscado: Distancia entre la superficie de la pieza y el
final de la rosca: Q201
Avance para el posicionamiento previo: Q253
Profundidad de introducción en la superficie: Q358
Desviación al profundizar en la superficie: Q359
Proceso de profundización: Q360
Distancia de seguridad: Q200
Coordenadas de la superficie de la pieza: Q203
2ª distancia de seguridad: Q204
Avance al profundizar: Q254
Avance de fresado: Q207
X
Z
Q203
Q253
Q239
Q201
Q204
Q200
X
Z
Q359
Q358
