Ciclos
SL
TRAZADO DEL CONTORNO (25)

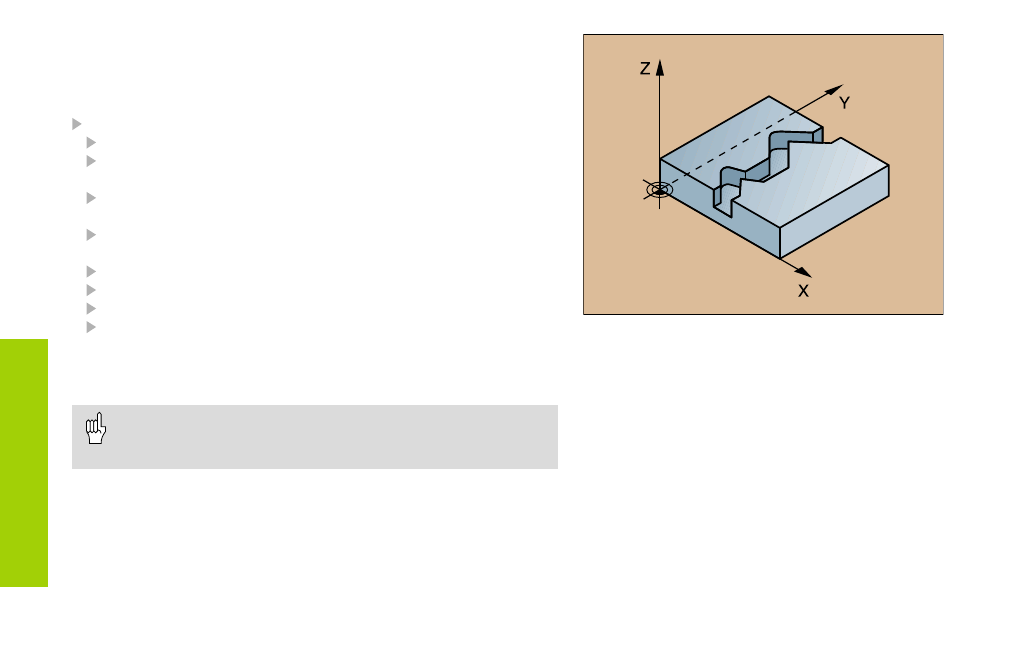

Con este ciclo se determinan los datos para el mecanizado de contonos
abiertos, definidos en un subprograma de contorno.
CYCL DEF: seleccionar el ciclo 25 TRAZADO DEL CONTORNO
Profundidad de fresado Q1; incremental
Sobremedida acabado lateral Q3:
sobremedida del acabado en el plano de mecanizado
Coord. superficie de la pieza Q5:
coordenadas de la superficie de la pieza; absoluto
Altura de seguridad Q7: altura a la que no pueden colisionar la
herramienta y la pieza; absoluto
Profundidad de pasada Q10; incremental
Avance al profundizar Q11
Avance de fresado Q12
¿Tipo de fresado? Opuesto = –1 Q15
• fresado sincronizado: Q15 = +1
• fresado a contramarcha: Q15 = –1
• oscilante cuando se trata de varias aproximaciones: Q15 = 0
• ¡El ciclo 14 sólo puede contener un número de label!
• ¡El subprograma puede estar compuesto de un máximo de
128 frases lineales!
