Tipos
de
trayectoria
Arco
1
y
2
Arco
3
y
4
10 L X+40 Y+40 RL F200 M3 punto inicial arco círculo
11 CR X+70 Y+40 R-20 DR- arco 3 o
11 CR X+70 Y+40 R-20 DR+ arco 4

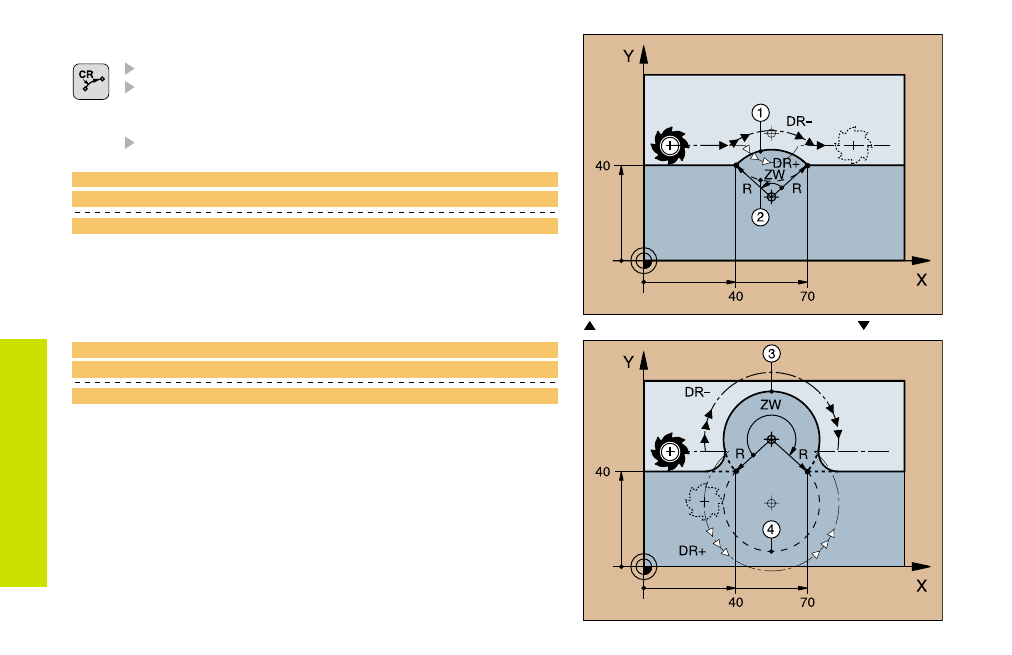

Trayectoria circular CR con indicación del radio
Coordenadas del punto final del arco de círculo
Radio R
arco de círculo grande: ZW > 180, R negativo
arco de círculo pequeño: ZW < 180, R positivo
Sentido de giro DR
10 L X+40 Y+40 RL F200 M3 punto inicial arco círculo
11 CR X+70 Y+40 R+20 DR- arco
1
o
11 CR X+70 Y+40 R+20 DR+ arco
2
